SUNNY液壓泵桑尼齒輪泵CP1-50-P-10R-36 HG1 HG0 HG2油泵

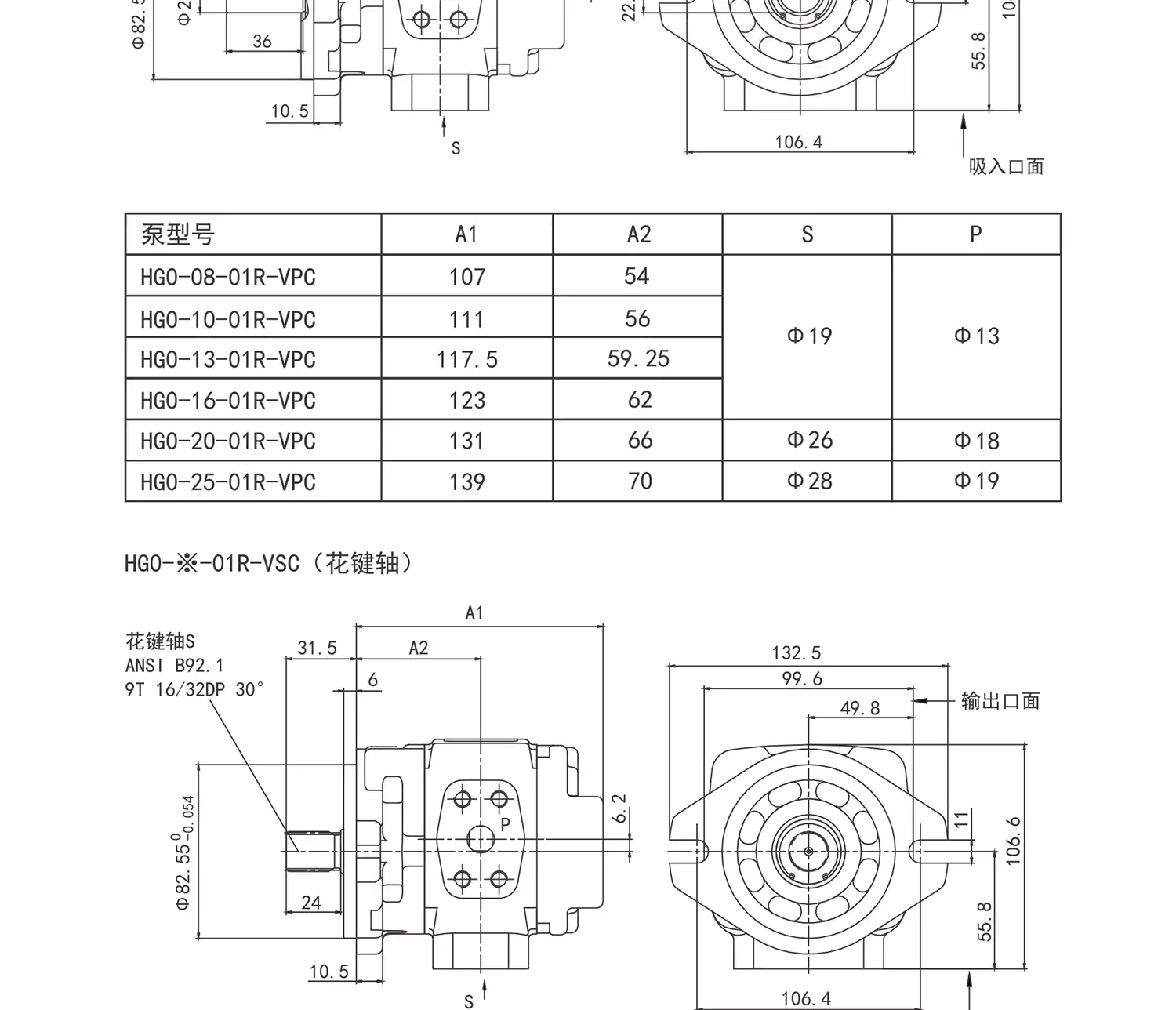

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

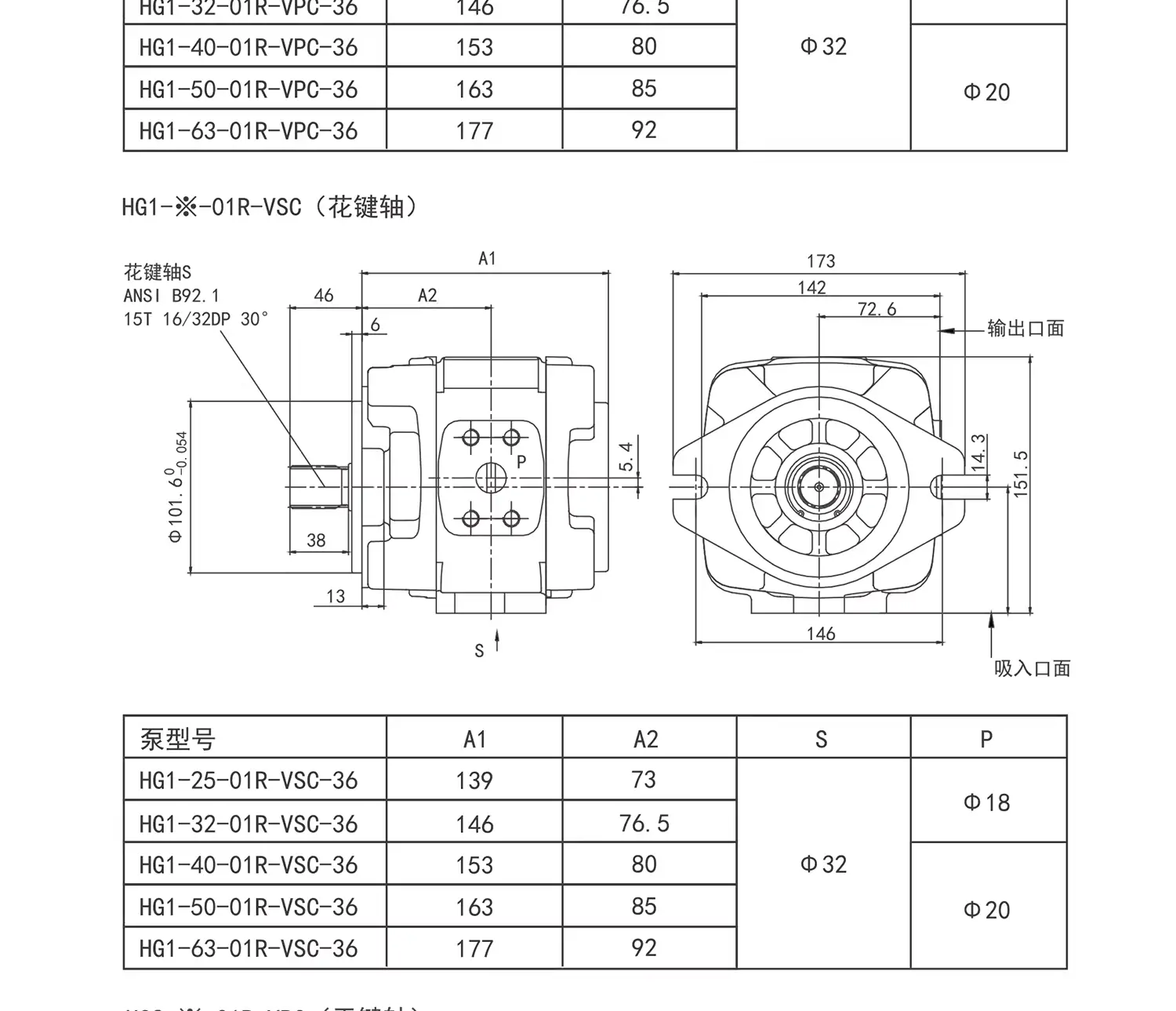

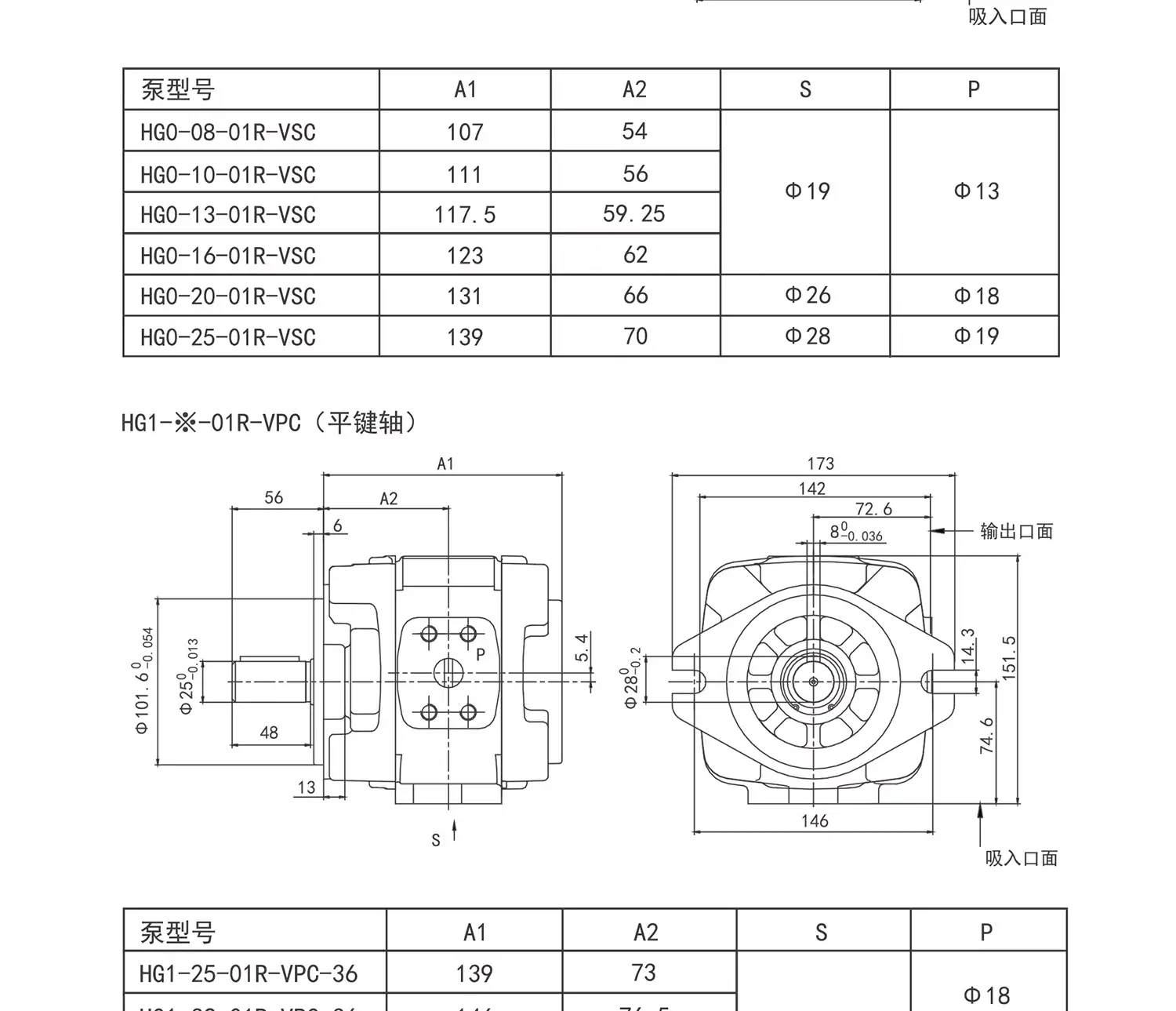

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

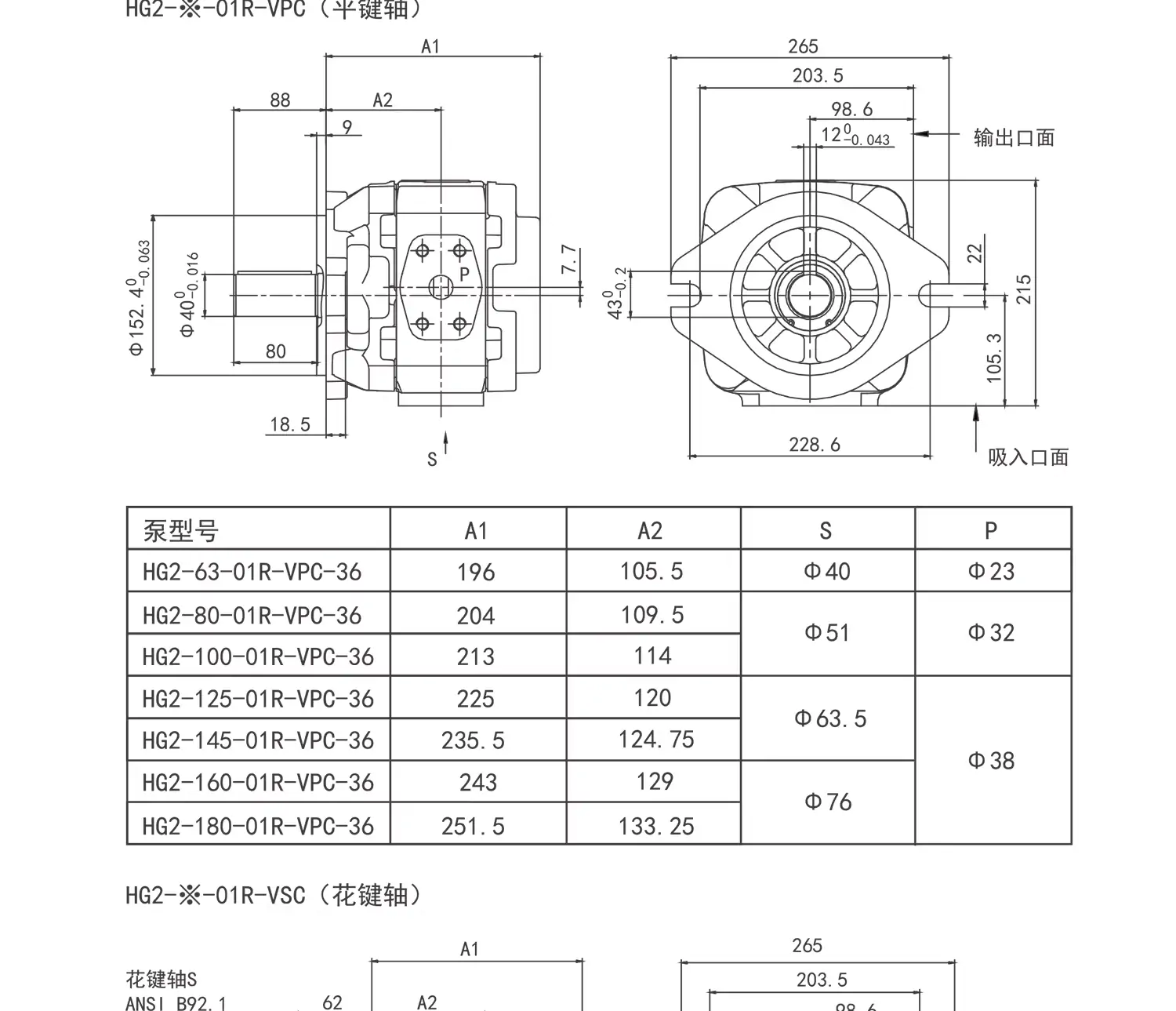

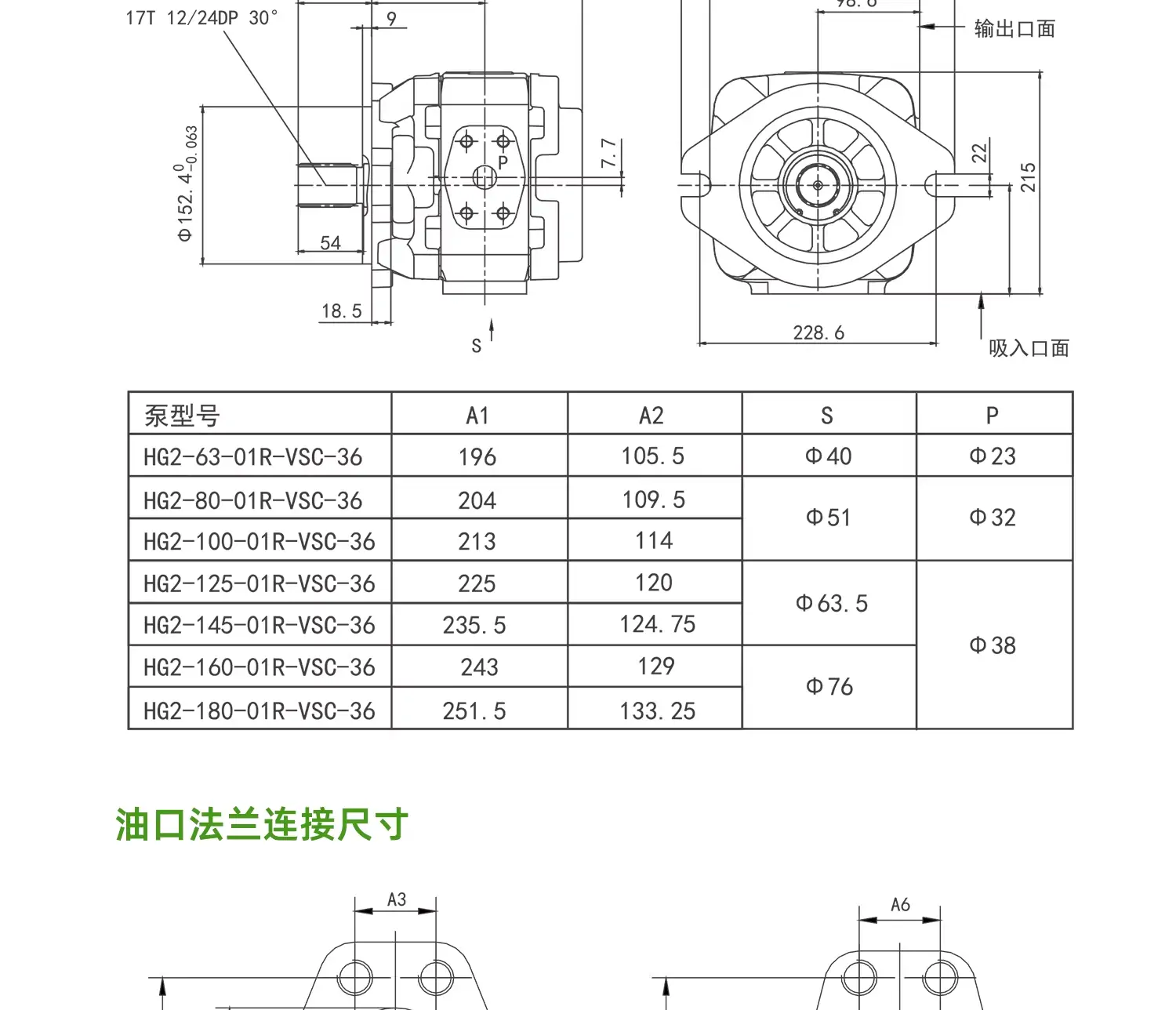

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC
CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R
CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R
CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，
HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32
HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00
SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18
SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18
SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18
SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
CP1-50 為高壓內嚙合齒輪泵（固定排量、液壓回路用），核心為徑向/軸向間隙補償結構，主打高壓、低噪、高效。
一、核心參數（通用標準）
- 類型：固定排量內嚙合齒輪泵（齒輪轉子+內齒圈）
- 公稱排量：50 mL/r（50cc/轉）
- 額定工作壓力：25 MPa（250 bar）
- 峰值壓力：31.5 MPa（315 bar）（短時）
- 轉速范圍最低：300 r/min額定：1500 r/min最高：2800–3200 r/min
- 理論流量（1500r/min）：75 L/min（50×1500÷1000）
- 容積效率：≥94%（1500r/min、25MPa）
- 機械效率：≥91%
- 總效率：≥85%
- 適用介質：抗磨液壓油（ISO VG32/46/68）、礦物油
- 油溫：-15℃～+80℃
- 旋轉方向：順時針/逆時針（軸端視向）
- 安裝法蘭：SAE A/B 或 ISO 標準
- 進油口：吸油側（大口徑）
- 出油口：壓力側（小口徑）
- 重量：約 8–12 kg（通用）

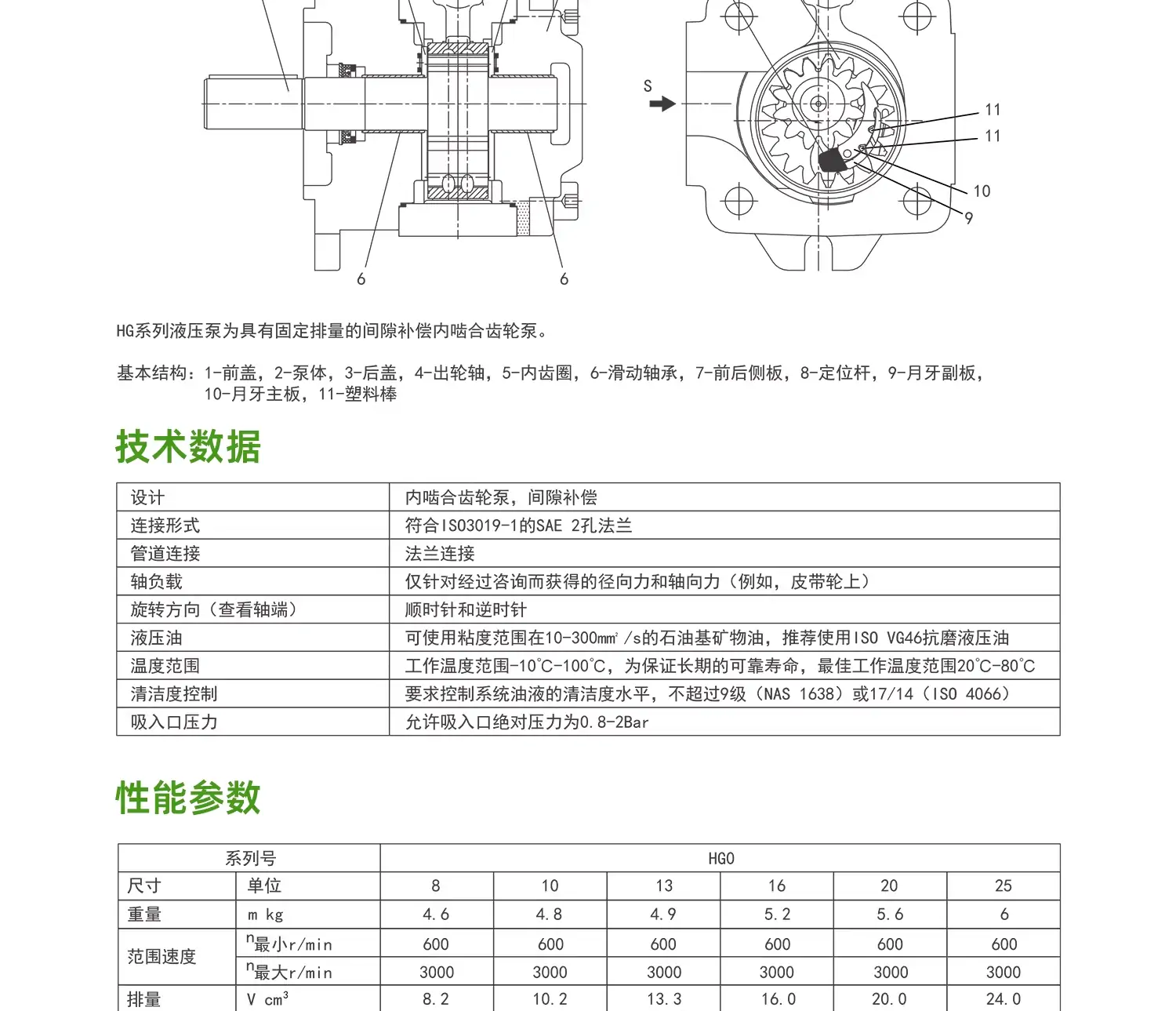

二、結構與工作原理
1. 核心結構
- 內嚙合齒輪副：外齒輪（主動）+ 內齒圈（從動），偏心布置
- 補償機構：軸向+徑向壓力補償（浮動側板、偏心環）
- 密封：高壓唇形密封、軸承腔獨立潤滑
- 殼體：高強度灰鑄鐵/球鐵，降噪結構
- 軸承：重載滾針/圓錐滾子軸承，長壽命
2. 工作原理
- 主動軸帶動外齒輪旋轉，與內齒圈嚙合
- 嚙合區脫開：容積擴大 → 吸油
- 嚙合區閉合：容積縮小 → 壓油
- 補償機構隨壓力自動貼緊，間隙最小化、效率穩定
- 內嚙合脈動小、嚙合平滑 → 低噪音
三、性能特點
- 高壓穩定：25MPa 額定、31.5MPa 峰值
- 高效：高低壓工況效率衰減小
- 低噪：內嚙合+消音結構、振動小
- 抗污：間隙補償、耐受輕微污染
- 緊湊：體積小、功率密度高
- 長壽命：重載軸承、耐磨材料
- 雙向：正反轉均可（流量/壓力不變）
四、典型應用
- 注塑機、壓鑄機、液壓機
- 工程機械、行走機械
- 機床、磨床、液壓站
- 冶金、橡塑、包裝機械
- 中高壓工業液壓系統
五、安裝與維護要點
- 聯軸器：撓性、同軸度 ≤0.05mm
- 吸油：真空度 ≤0.02MPa、管路短粗
- 油液：NAS 7–8 級、定期過濾
- 泄油：直接回油箱、無背壓
- 啟動：空載排氣、逐步升壓
- 間隙：自動補償、免人工調整
- 需要我把 CP1-50、SQP2-10、2520V、HA10VS、25V12 做一張統一參數對比表嗎？
