HG22 屬于高壓內嚙合齒輪泵,為固定排量、雙聯泵結構(雙級串聯),核心采用軸向+徑向全補償設計,主打高壓、低噪、高效、大流量,適配中高壓液壓系統。
一、核心參數(通用標準,額定 25MPa)
1. 基礎規格

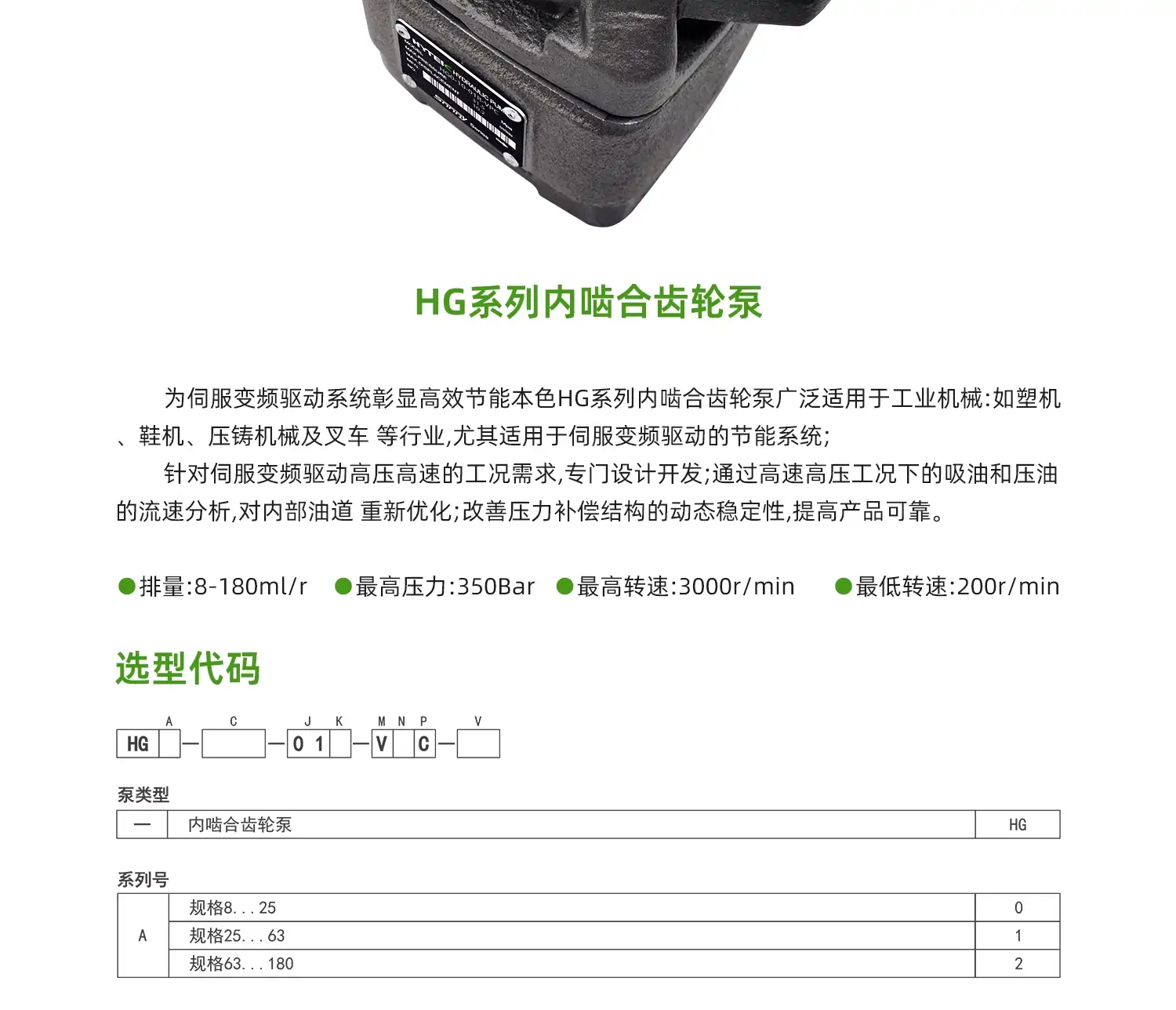

- 類型:內嚙合齒輪泵(固定排量、雙聯結構)
- 系列:HG2(大排量級)、HG22(雙聯泵)
- 排量范圍:80–160 mL/r(單級);雙聯為雙排量組合(如 80/63、100/80、125/100、160/125 等)
- 額定工作壓力:25 MPa(250 bar)(雙級均同壓)
- 峰值壓力:31.5 MPa(315 bar)(短時 ≤10s)
- 轉速范圍最低:200 r/min額定:1500 r/min最高:3000 r/min
- 理論流量(1500r/min)單級 100mL/r:150 L/min雙聯 125/100mL/r:187.5+150=337.5 L/min
- 效率(1500r/min、25MPa)容積效率:≥94%機械效率:≥91%總效率:≥85%
- 適用介質:抗磨液壓油(ISO VG32/46/68)、礦物油
- 油溫:-15℃~+80℃

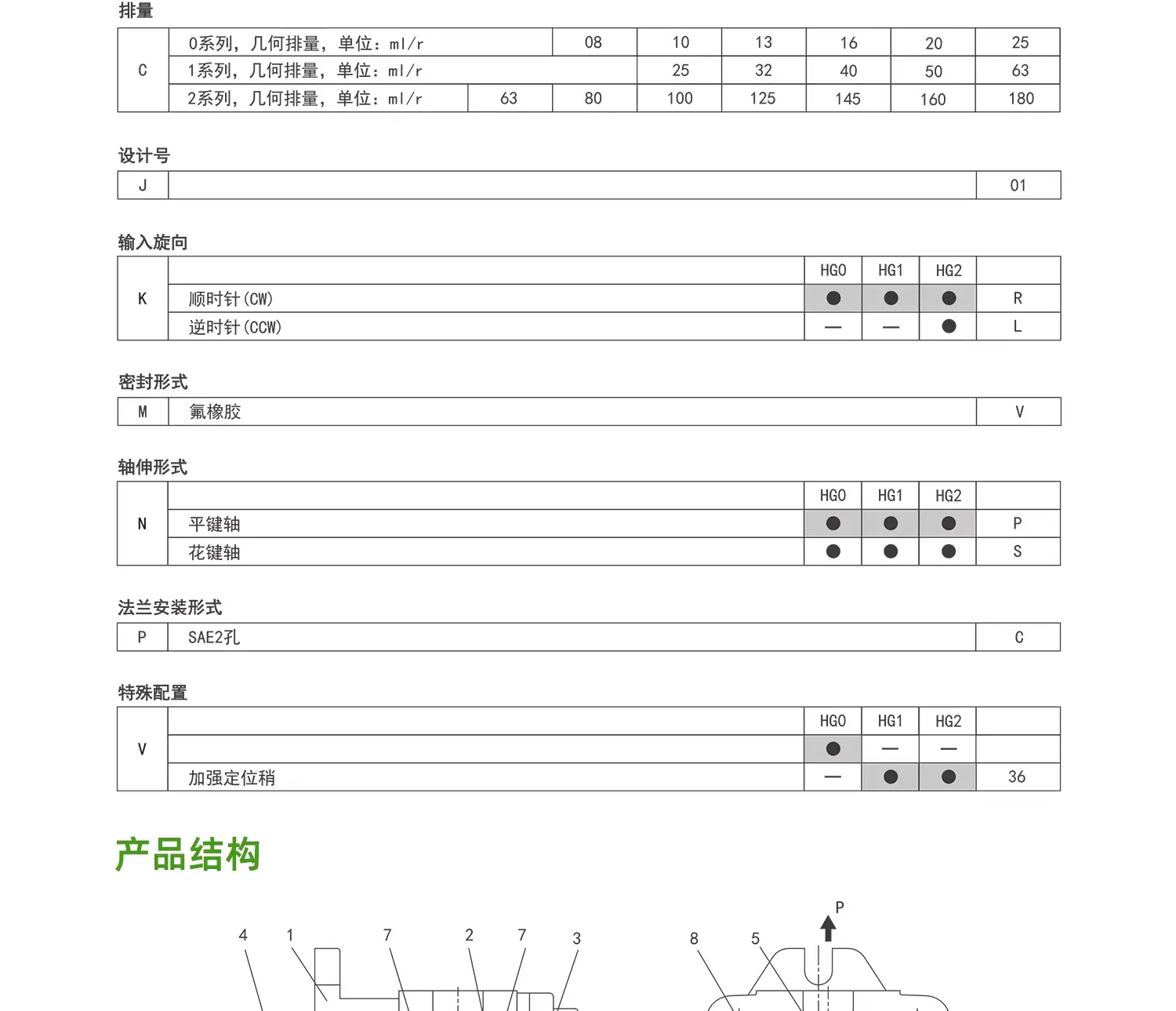

- 旋轉方向:順時針/逆時針(軸端視向)

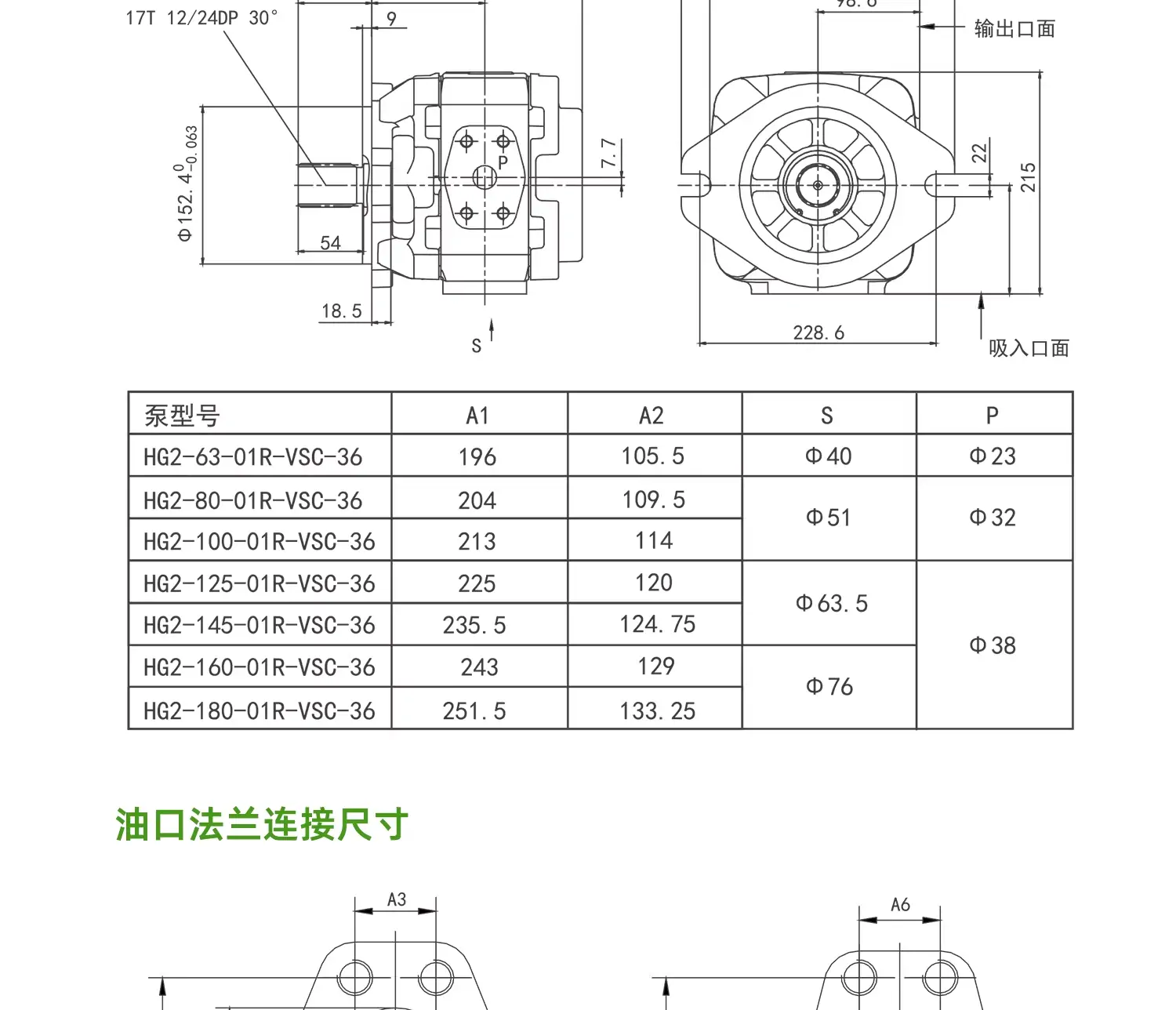

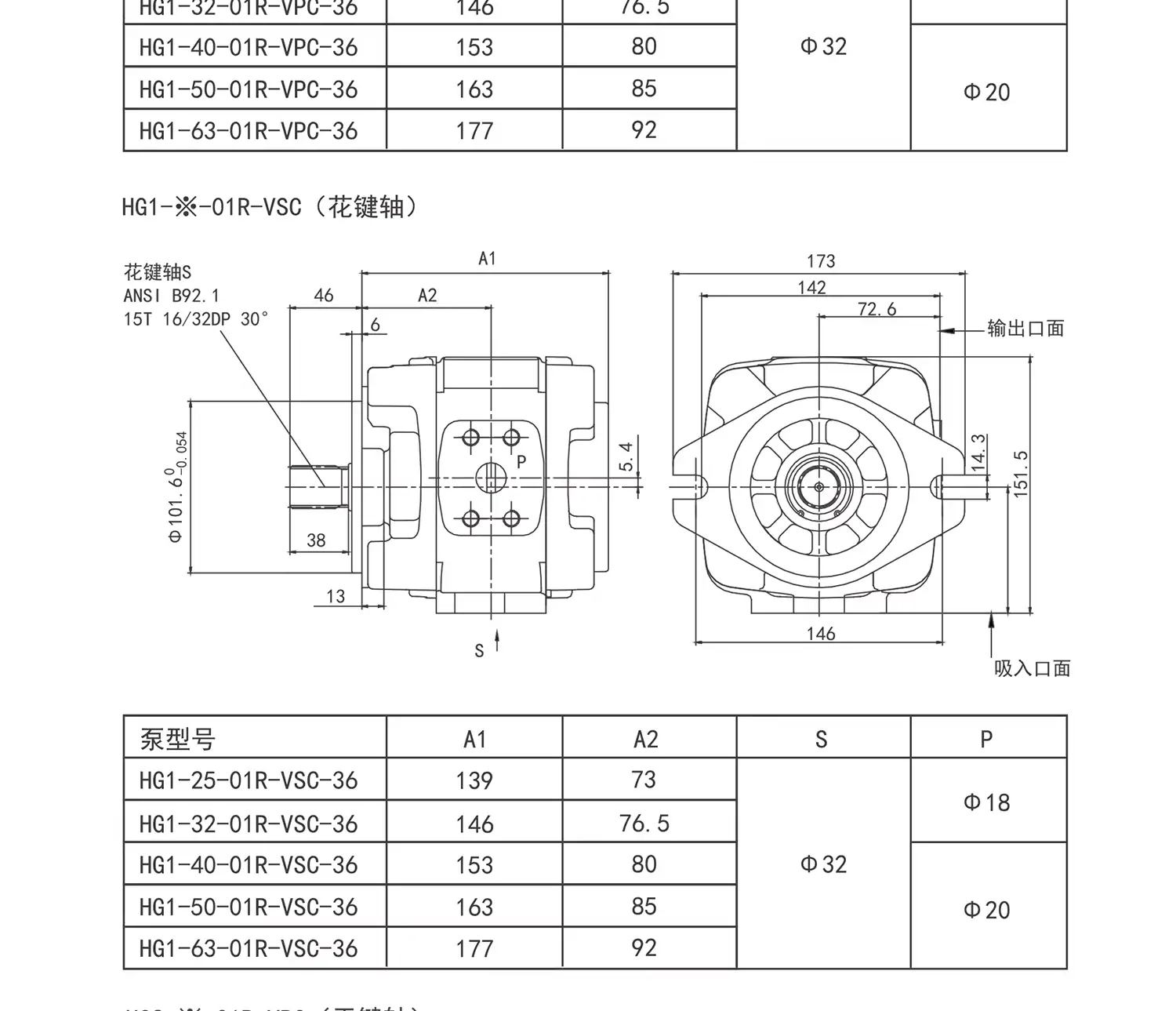

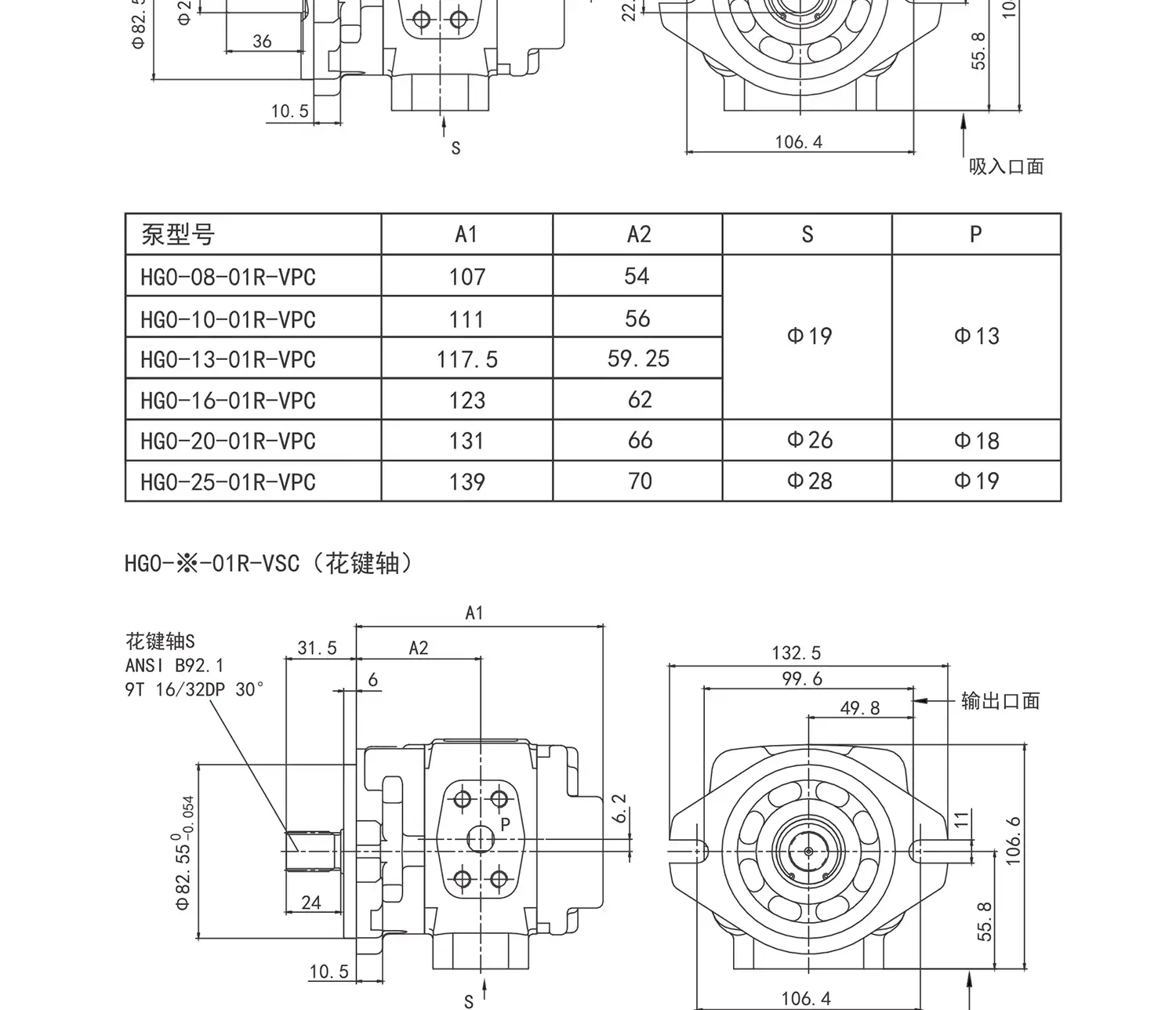

- 安裝法蘭:SAE J/B 標準、ISO 標準

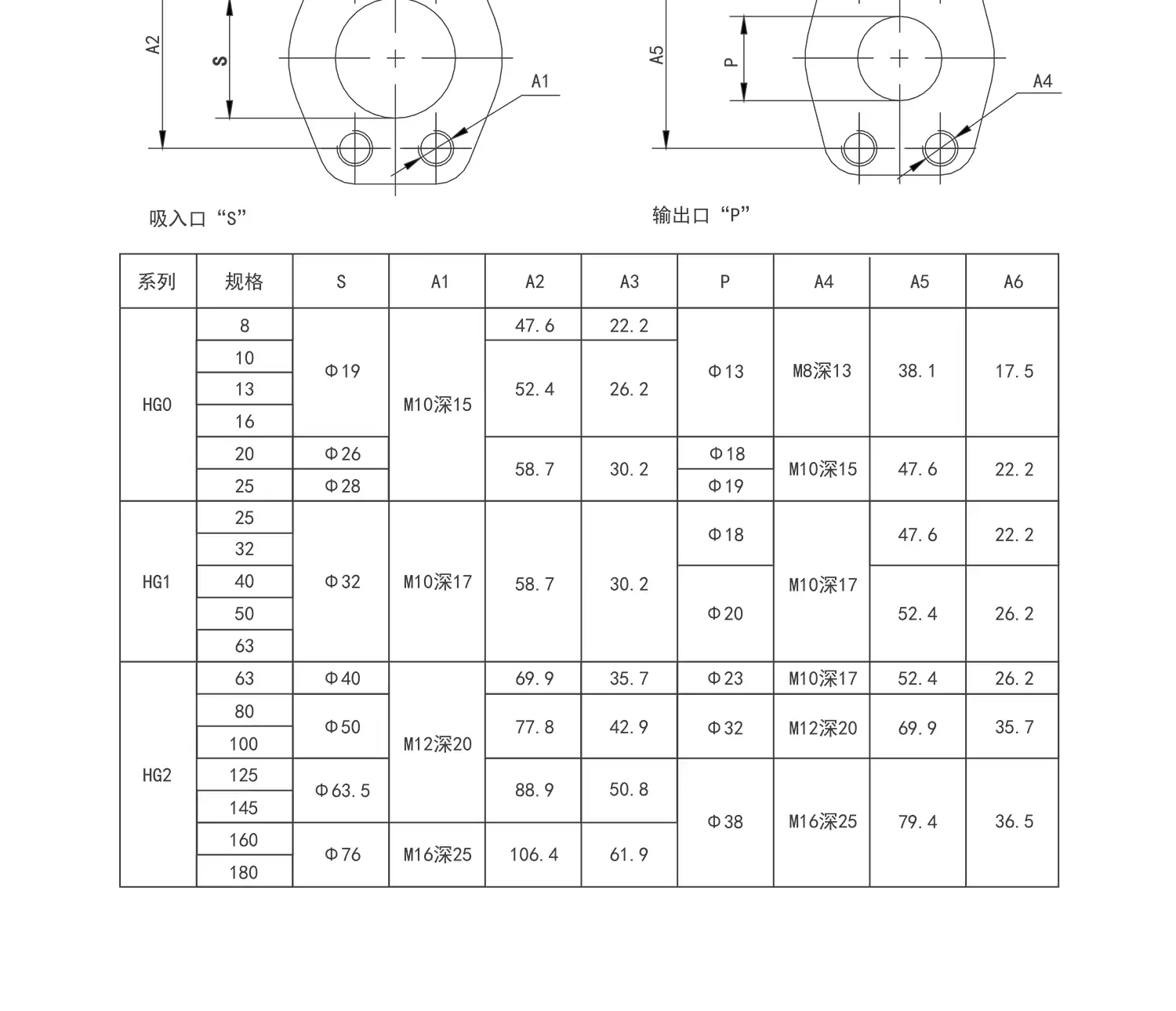

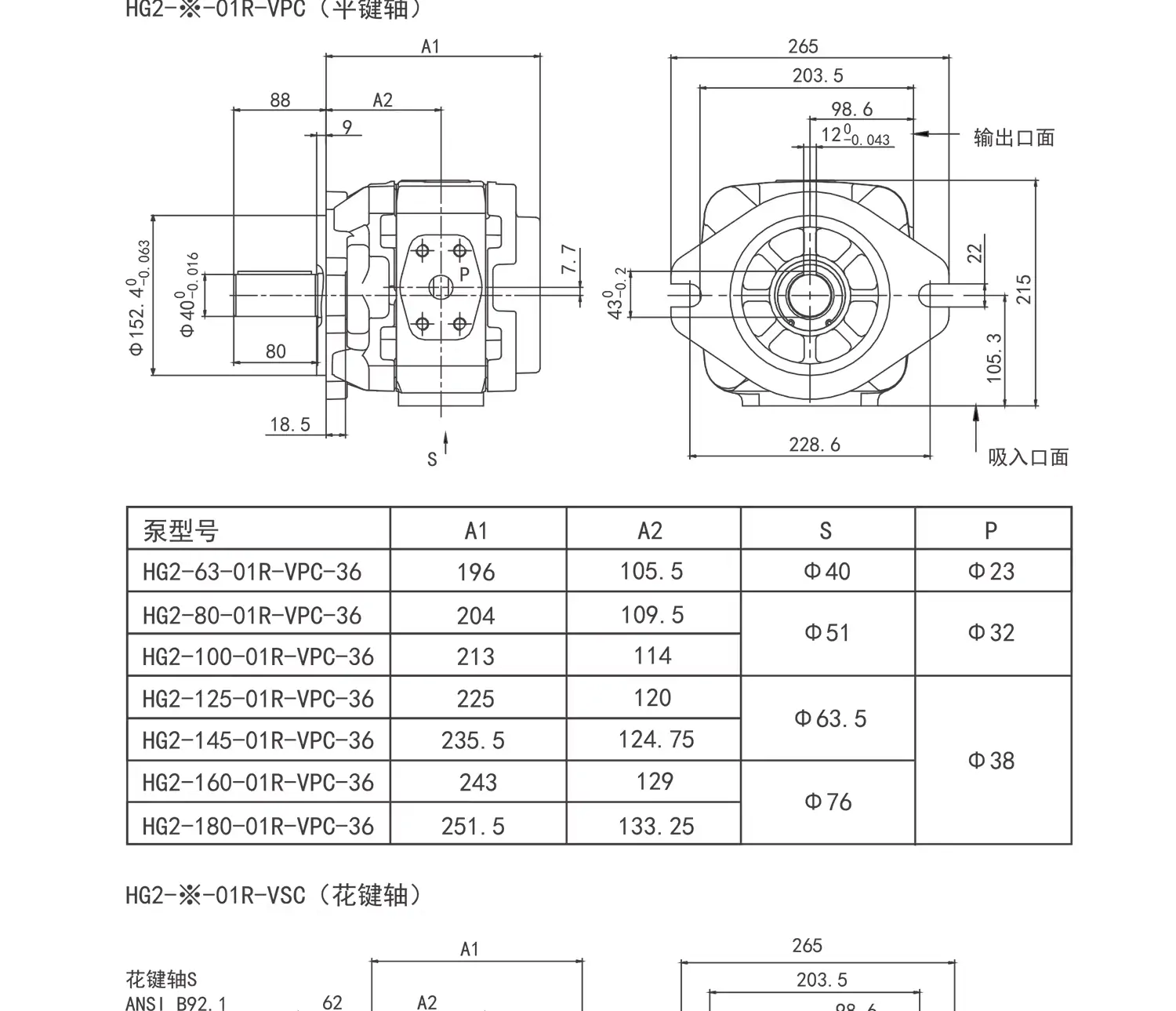

- 油口:進/出油均為 SAE 法蘭(大口徑吸油、小口徑壓油)
- 重量:單級約 18–25kg;雙聯約 36–50kg
二、結構與工作原理

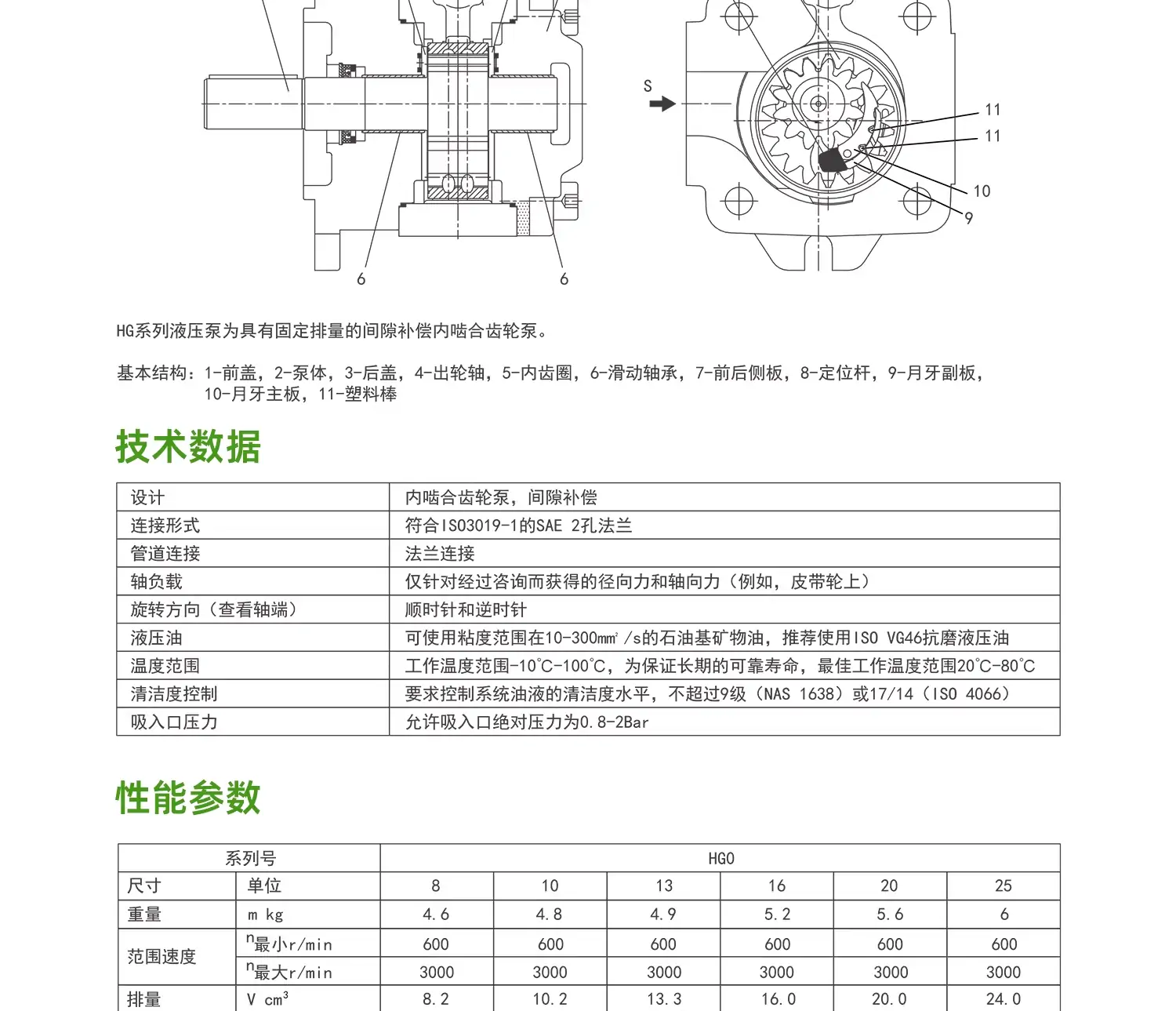

1. 核心結構(雙聯泵)
- 內嚙合齒輪副(雙組):外齒輪(主動)+ 內齒圈(從動),偏心布置、月牙板分隔吸壓區
- 全補償機構:軸向浮動側板 + 徑向偏心環補償,自動貼緊、間隙最小化
- 殼體:高強度球墨鑄鐵、加厚降噪結構
- 軸承:重載圓錐滾子/滾針軸承,雙支撐、長壽命
- 密封:高壓丁腈橡膠(NBR)/氟膠(FKM)、軸承腔獨立潤滑
- 連接:共用主軸、串聯一體、雙出油口
2. 工作原理
- 主動軸同步驅動兩組內嚙合齒輪副旋轉
- 齒輪脫開 → 容腔擴大 → 吸油
- 齒輪嚙合 → 容腔縮小 → 壓油
- 補償機構隨壓力自動補償間隙,效率穩定、泄漏極低
- 內嚙合平滑、脈動小 → 低噪音、低振動
三、性能特點
- 高壓穩定:25MPa 額定、31.5MPa 峰值,長期可靠
- 雙聯大流量:雙泵串聯、流量疊加、節省安裝空間
- 超低噪音:內嚙合+消音結構,1500r/min/25MPa 下 ≤70dB
- 高效節能:全補償設計,低轉速/低粘度仍保持高容積效率
- 低脈動:流量/壓力波動小,適配精密伺服系統
- 抗污染:間隙補償、耐受輕微雜質,壽命長
- 寬轉速:200–3000r/min,適配變頻伺服驅動
- 雙向可用:正反轉流量/壓力一致
四、典型應用
- 注塑機、壓鑄機、橡膠機械(高壓大流量)
- 工程機械、叉車、行走機械液壓系統
- 伺服變頻節能液壓站(塑機/鞋機主流)
- 冶金設備、液壓機、打包機械
- 中高壓工業液壓系統、機床液壓動力單元
五、安裝與維護要點
- 同軸度:聯軸器同軸度 ≤0.05mm,用撓性聯軸器
- 吸油:真空度 ≤0.02MPa,管路短粗、無節流
- 油液:NAS 7–8 級,定期過濾(≤10μm)
- 泄油:直接回油箱、無背壓
- 啟動:空載排氣、逐步升壓,避免干磨
- 間隙:自動補償、免人工調整
- 雙聯:雙出油口可獨立或合并使用
