銳力液壓泵REXPOWER齒輪泵RGPD-F32 RGP-F1/F2/F3/F4 SGP

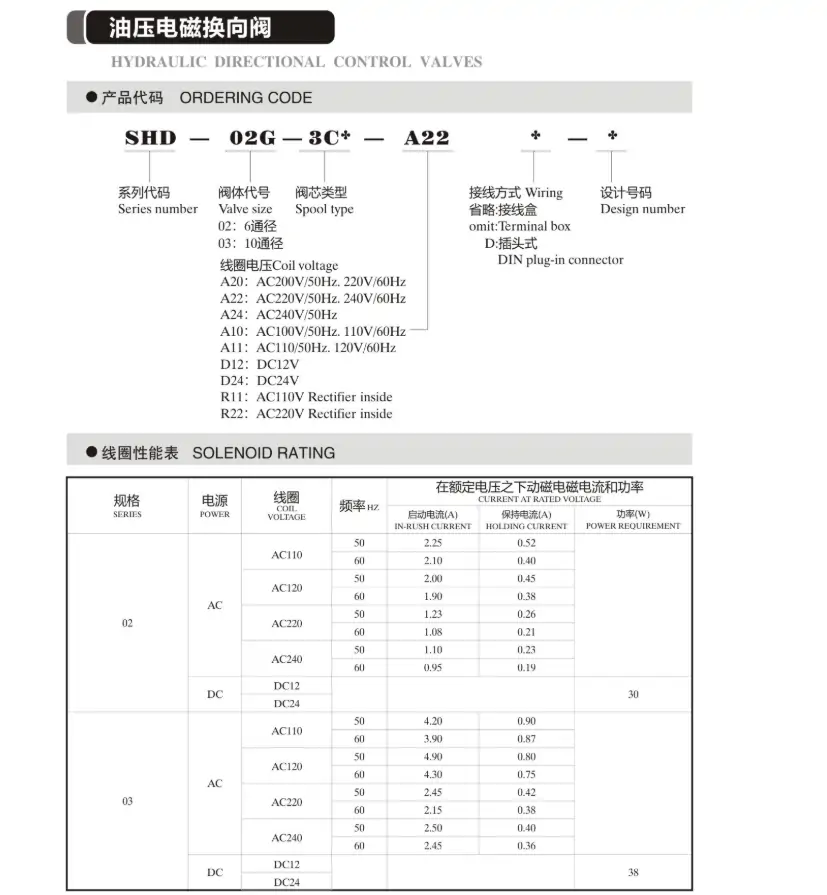

1. SHD 系列
SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33
2. SWDH 系列
SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D
3. WDH 系列
WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D
4. DMT 系列
DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6
5. DMG 系列
DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6
6. MTC 系列
MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I
7. MGV 系列
MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3
8. CCV 系列
CCV-04,CCV-08,CCV-16,CCV-20,CCV-24
9. CR 系列(CRD/CRV/CRP)
CRD-02,CRV-04-M,CRP-10
10. CH 系列(CHE/CHS/CHB)
CHE-06,CHS-12,CHB-24
11. CP 系列(CPD/CPC)
CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16
12. CST/CCS/CTC/CSV 系列
CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20
13. JCS/MJCS/JCD 系列
JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL
RGPD?F32 外嚙合定量齒輪泵(無品牌版)
RGPD?F32 是F3 系列、鋁合金 / 鑄鐵殼體、排量 32 cc/rev、高壓定量齒輪泵,用于中低壓液壓系統提供恒定流量,結構緊湊、成本低、脈動小、壽命長,屬容積式動力元件。
一、型號釋義(RGPD?F32)
- R:系列代號(外嚙合齒輪泵)
- G:齒輪泵(Gear)
- P:泵(Pump)
- D:雙法蘭 / 通軸驅動(可選單 / 雙泵組合)
- F3:F3 系列(規格等級,對應 20–32 cc/rev 排量段)
- 32:公稱排量 32 cc/rev
二、核心參數(標準工況)
- 結構形式:外嚙合、三片式、定量、軸向間隙補償
- 排量:32 cc/rev
- 最高壓力:25 MPa(250 bar);連續 20 MPa(200 bar)
- 額定轉速:1800 rpm;最高 2500 rpm;最低 500 rpm
- 流量(1800 rpm):57.6 L/min
- 容積效率:≥93%(額定工況)
- 油液粘度:10–400 mm2/s(L?HM46/68)
- 工作溫度:?20~+80℃
- 過濾精度:≤25 μm(ISO 4406 21/19/16)
- 吸油口徑:G1?(PT1?);出油口徑:G1(PT1)
- 軸伸:φ20 平鍵或花鍵(可選)
- 重量:4.5–5.5 kg(鋁合金殼體);6–7 kg(鑄鐵)
三、結構與工作原理
1. 結構組成(三片式)
- 前蓋:含軸承、軸封、吸油口;材質:鋁合金 / 鑄鐵
- 泵體:容納主 / 從動齒輪、形成密封腔;材質:鋁合金 / 鑄鐵
- 后蓋:含軸承、出油口、可選安全閥;材質:鋁合金 / 鑄鐵
- 齒輪副:主動齒輪(軸伸端)+ 從動齒輪;材質:淬火合金鋼
- 軸承:滾針軸承(高速低噪)
- 密封:丁腈橡膠軸封 + O 形圈;可選氟橡膠(高溫)
- 間隙補償:軸向浮動側板,自動補償磨損,維持高效率
2. 工作原理(外嚙合)
- 主動齒輪旋轉→帶動從動齒輪反向旋轉
- 吸油腔:輪齒脫開嚙合→容積增大→形成真空→吸入油液
- 壓油腔:輪齒進入嚙合→容積減小→擠壓油液→高壓排出
- 齒輪持續旋轉→連續吸排油,輸出恒定流量
四、性能特點
- 高壓高效:25 MPa 峰值、20 MPa 連續,容積效率≥93%
- 低脈動:雙齒嚙合、困油卸荷槽設計,壓力脈動≤1%
- 結構緊湊:三片式、鋁合金殼體,重量輕、安裝空間小
- 雙向旋轉:標準為右旋(從軸伸端看),可定制左旋
- 可選安全閥:后蓋內置溢流閥,壓力可調(10–25 MPa),保護系統
- 通軸驅動:D 型可串接雙聯泵,實現多回路供油
五、安裝與使用
- 安裝方式:法蘭安裝(SAE A 型),4×M8 螺栓固定
- 驅動:電機 / 內燃機直聯,同軸度≤0.1 mm,彈性聯軸器
- 吸油條件:吸油高度≤0.5 m,吸油過濾器精度 100–150 μm
- 轉向:從軸伸端看,標準右旋;左旋需定制
- 維護:定期換油(2000–3000 小時),檢查軸封與齒輪磨損
六、典型應用
- 工程機械:叉車、裝載機、小型挖掘機的液壓動力源
- 工業液壓:液壓站、機床、折彎?rùn)C(jī)、小型壓機的定量供油
- 農業機械:拖拉機、收割機、植保機械的液壓系統
- 環衛車輛:垃圾車、清掃車、灑水車的液壓泵
七、同系列規格對比(F3 系列)
| 型號 | 排量 (cc/rev) | 壓力 (bar) | 轉速 (rpm) | 重量 (kg) |
| RGPD?F20 | 20 | 250/200 | 1800/2500 | 4.0–5.0 |
| RGPD?F25 | 25 | 250/200 | 1800/2500 | 4.2–5.2 |
| RGPD?F32 | 32 | 250/200 | 1800/2500 | 4.5–5.5 |
本文由蘇州逐利機電整理發布,如需轉載請瀏覽來源及出處,原文地址:http://www.tienwine.cc/yyyb/919.html
