銳力REXPOWER齒輪泵SGP2A RGPD-F32 RGP-F1/F2/F3/F4液壓齒輪油泵

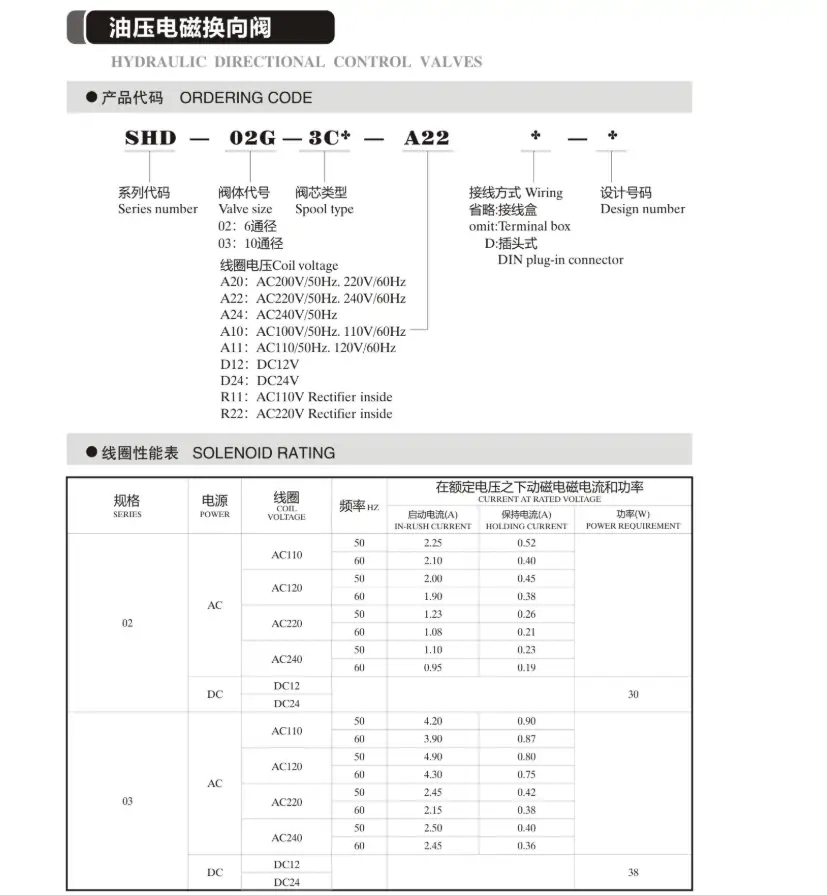

1. SHD 系列
SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33
2. SWDH 系列
SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D
3. WDH 系列
WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D
4. DMT 系列
DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6
5. DMG 系列
DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6
6. MTC 系列
MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I
7. MGV 系列
MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3
8. CCV 系列
CCV-04,CCV-08,CCV-16,CCV-20,CCV-24
9. CR 系列（CRD/CRV/CRP）
CRD-02,CRV-04-M,CRP-10
10. CH 系列（CHE/CHS/CHB）
CHE-06,CHS-12,CHB-24
11. CP 系列（CPD/CPC）
CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16
12. CST/CCS/CTC/CSV 系列
CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20
13. JCS/MJCS/JCD 系列
JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL
SGP2A 高壓外嚙合齒輪油泵（無品牌版）
SGP2A 是高壓、高效率、鋁合金殼體外嚙合齒輪泵，主打結構緊湊、重量輕、耐高壓、低噪音，廣泛用于工程機械、車輛液壓系統。
一、型號釋義（SGP2A）
- SGP：系列代號（外嚙合齒輪泵）
- 2：尺寸系列（2 號泵）
- A：設計版本（高壓型）
- 完整型號示例：SGP2A-32F1H1L32：公稱排量 32 mL/rF：法蘭安裝1：油口位置 / 安裝形式H：軸伸形式（花鍵 / 平鍵）L：旋轉方向（L = 左旋，R = 右旋）
二、核心參數（標準工況）
- 結構形式：外嚙合、鋁合金殼體、浮動側板間隙補償
- 公稱排量：20 / 25 / 32 / 36 / 40 / 44 / 48 / 52 mL/r
- 額定壓力：24.5 MPa（245 bar）
- 峰值壓力：28 MPa（280 bar）
- 轉速范圍：600～3000 rpm（常用 1500～2500 rpm）
- 容積效率：≥93%（額定工況）
- 機械效率：≥95%
- 油口規格：吸油 G1”～G1?”；排油 G3/4”～G1”
- 工作溫度：-20～80℃
- 介質粘度：20～100 mm2/s（推薦 ISO VG46）
- 過濾精度：≥25 μm
- 重量：5.5～7.5 kg（隨排量）
三、結構與工作原理
1. 結構組成
- 泵體：高強度鋁合金，輕量化、散熱好
- 齒輪副：合金鋼淬火，主動 / 從動齒輪，精度高、耐磨
- 浮動側板：合金鋼板，高壓側自動補償間隙，減少泄漏、提高效率
- 軸承：高抗磨合金軸承，承受高壓徑向力，不易燒蝕
- 軸封：丁腈橡膠（可選氟橡膠耐高溫），防塵防漏
- 端蓋：鋁合金，集成油口與安裝法蘭
2. 工作原理
- 吸油：齒輪旋轉→齒間容積擴大→吸油口吸入液壓油
- 壓油：齒輪嚙合→齒間容積縮小→油液加壓→排油口輸出
- 高壓補償：浮動側板受高壓油壓力，緊貼齒輪端面，自動補償磨損間隙，高壓下仍保持高效率、低內泄
四、性能特點
- 高壓耐久：24.5 MPa 連續運行，通過百萬次沖擊疲勞測試，壽命長
- 高效低泄：浮動側板 + 精密齒輪，容積效率≥93%，高壓下效率衰減小
- 輕量緊湊：鋁合金殼體，重量比鑄鐵泵輕 40%+，安裝空間小
- 低噪平穩：齒輪精度高、嚙合平順，噪聲≤65 dB（2000 rpm）
- 耐污染：間隙補償設計，對油液清潔度適應性強，不易卡滯
- 安裝靈活：法蘭臥式 / 立式安裝，可正反轉，適配多種驅動方式
五、安裝與使用
- 安裝：法蘭直聯電機 / 發動機，同軸度≤0.1 mm；吸油口低于油箱液面，防氣蝕
- 油口：IN = 吸油（大口徑、低流速≤1.5 m/s）；OUT = 排油（高壓小口徑）
- 旋轉方向：從軸端看，L = 左旋（逆時針）、R = 右旋（順時針），不可錯裝
- 介質：抗磨液壓油 L-HM46（夏季）/ L-HM32（冬季）；油溫≤80℃
- 維護：每 2000 小時檢查泄漏 / 噪聲；每 3000 小時換油、清洗濾網；禁止干轉
六、典型應用
- 工程機械：4～10T 叉車、裝載機、挖掘機的行走 / 升降 / 轉向回路
- 產業車輛：托盤車、堆高車、牽引車的液壓動力源
- 搬運機械：升降平臺、液壓夾具、輸送設備的高壓小流量系統
- 農林機械：拖拉機、收割機的液壓提升 / 轉向系統
- 小型液壓站：高壓（25 MPa）、中小流量（≤130 L/min） 系統
七、同系列規格對比（SGP2A-XX）
| 型號 | 排量 (mL/r) | 流量 (L/min,2000rpm) | 額定壓力 (MPa) |
| SGP2A-20 | 20 | 40 | 24.5 |
| SGP2A-25 | 25 | 50 | 24.5 |
| SGP2A-32 | 32 | 64 | 24.5 |
| SGP2A-36 | 36 | 72 | 24.5 |
| SGP2A-40 | 40 | 80 | 24.5 |
| SGP2A-44 | 44 | 88 | 24.5 |
| SGP2A-48 | 48 | 96 | 24.5 |
| SGP2A-52 | 52 | 104 | 24.5 |
