SUNNY桑尼HA10VS018DR/31R-PPA12N00變量柱塞泵

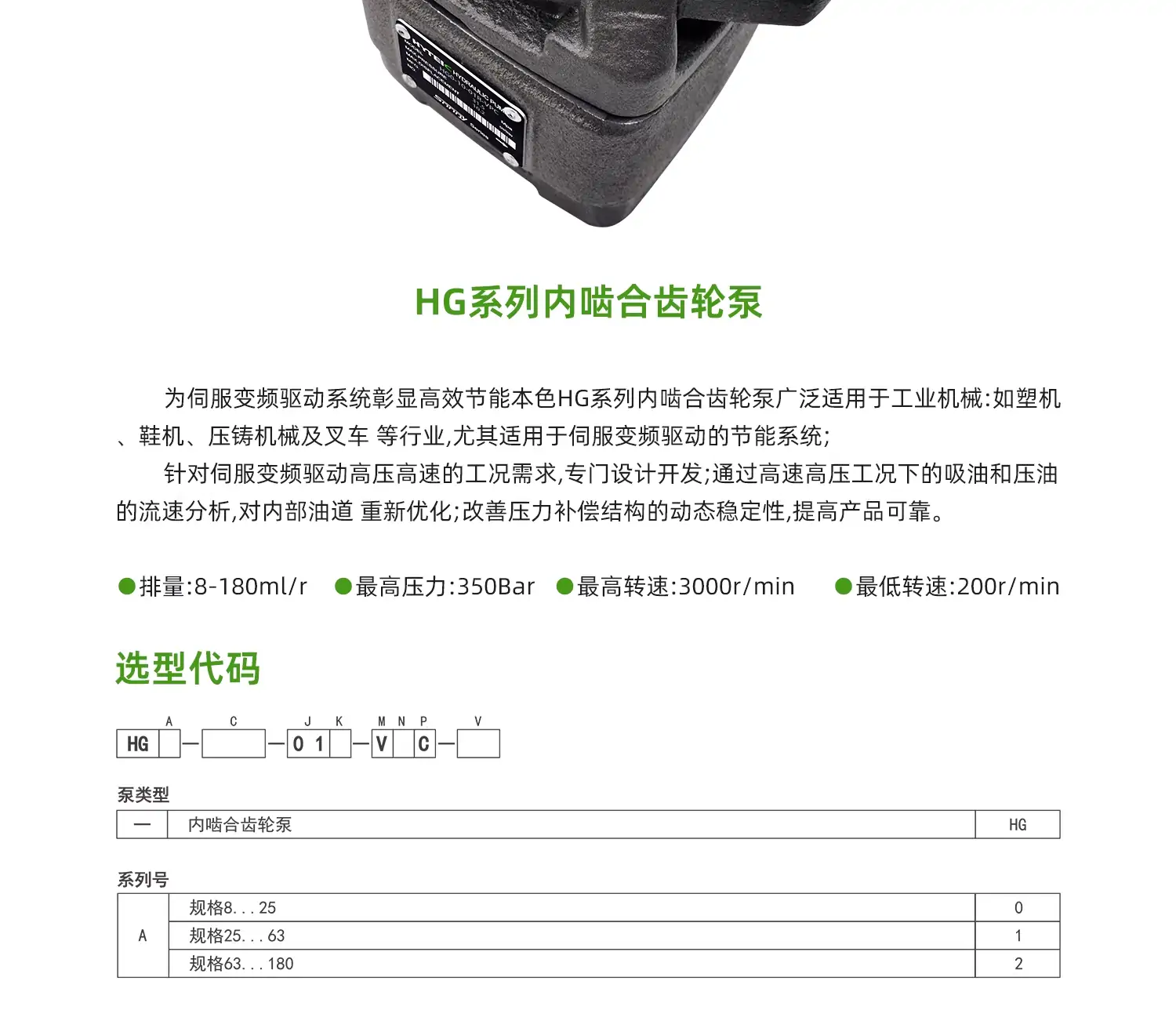

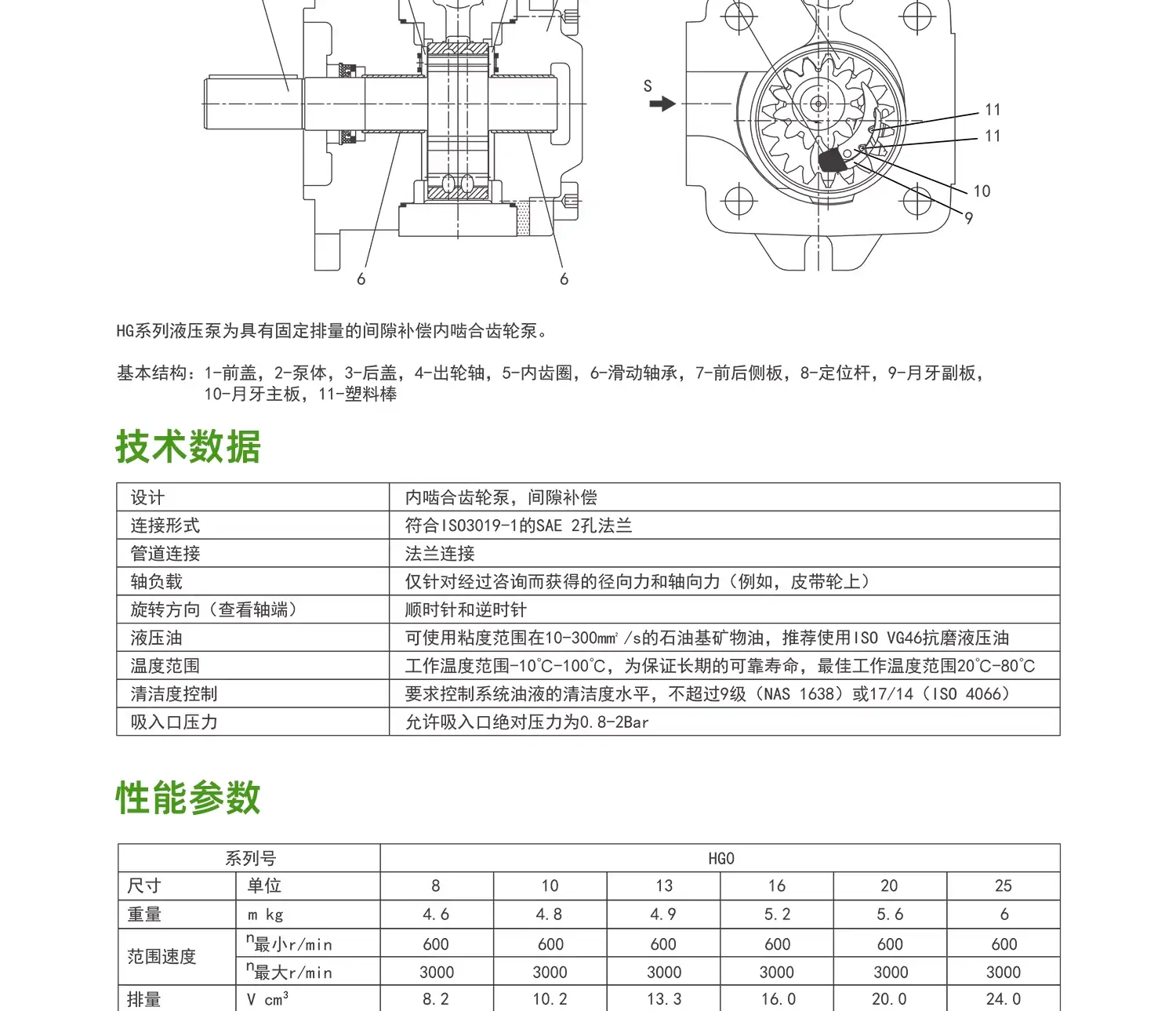

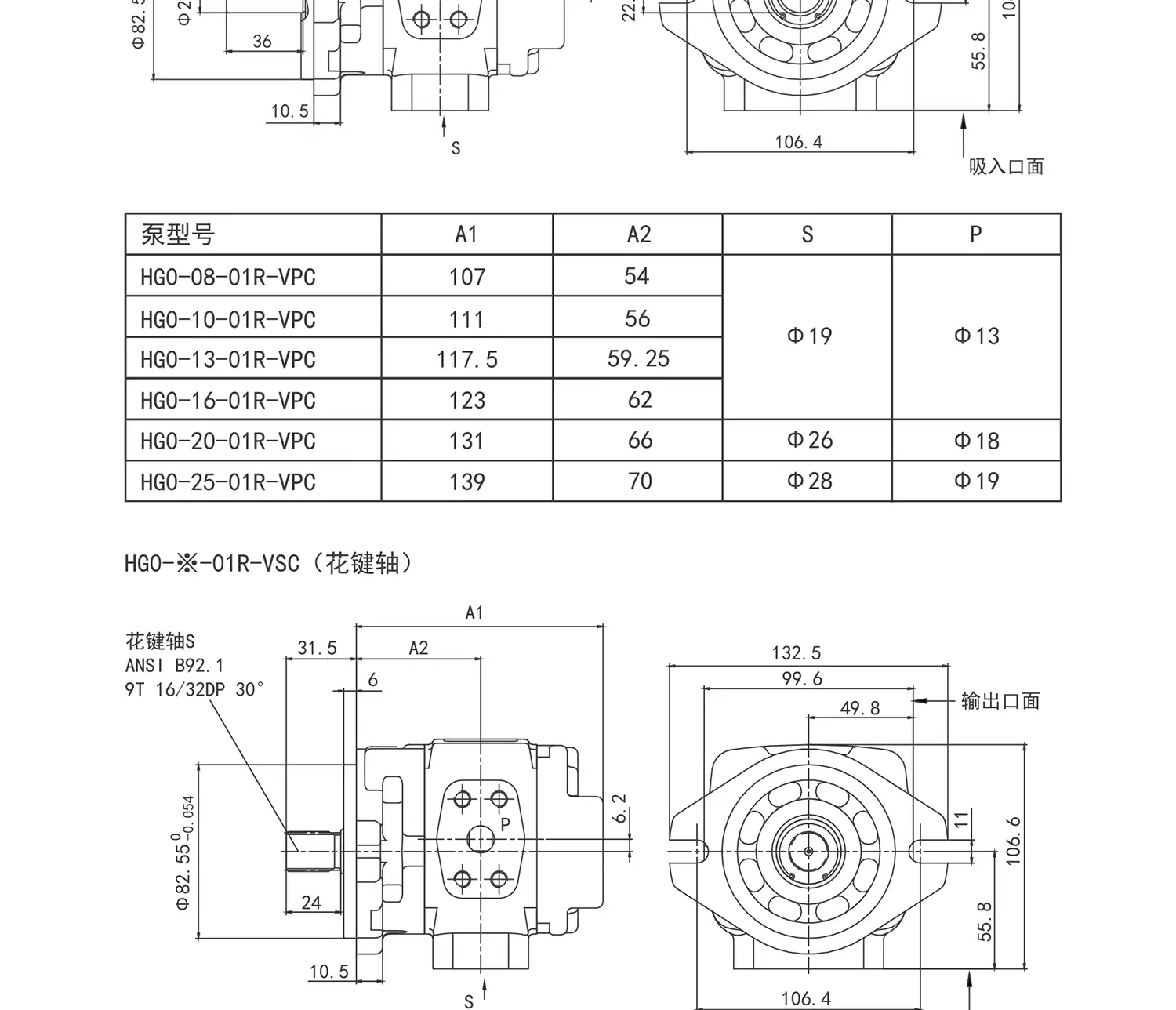

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

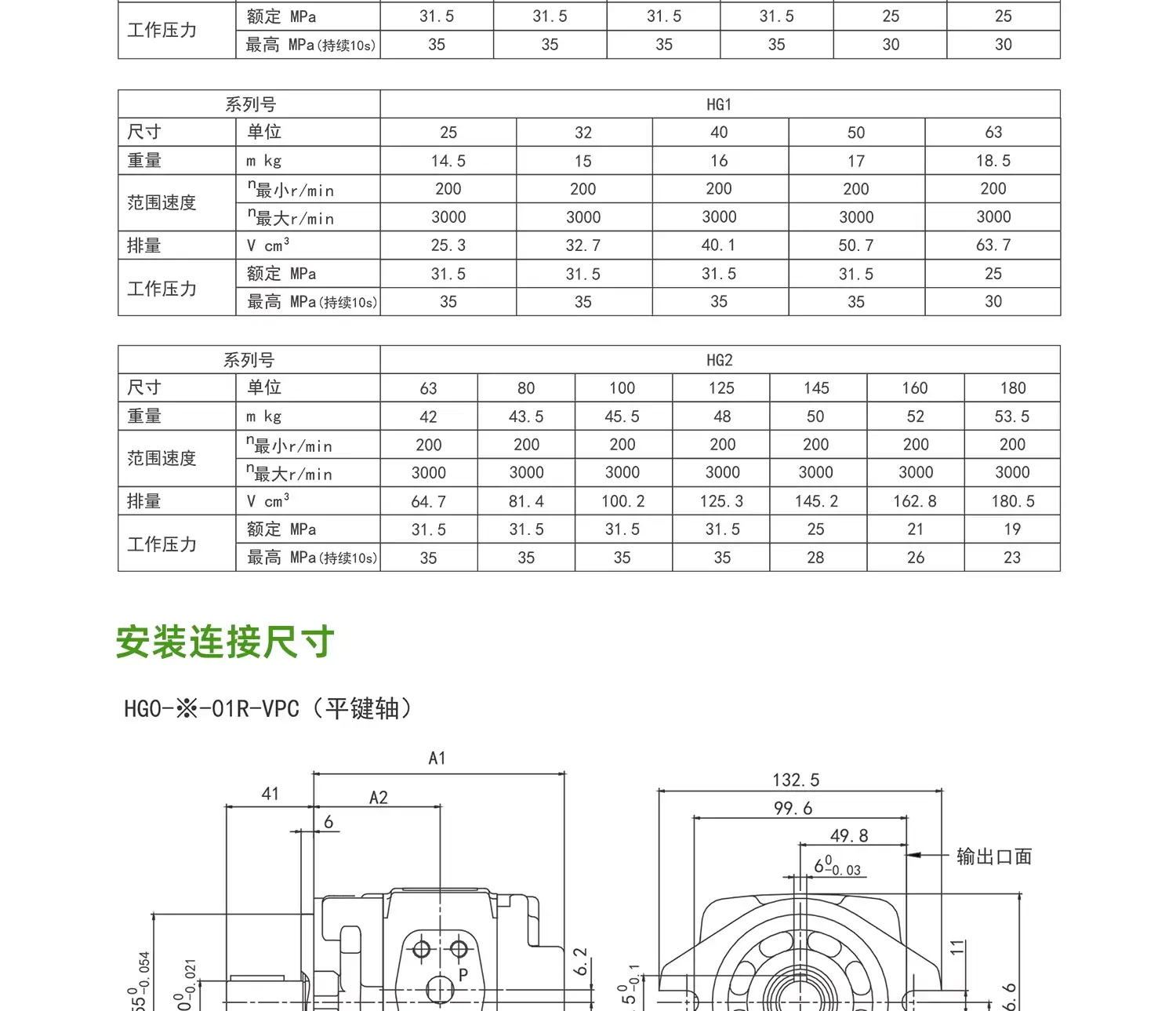

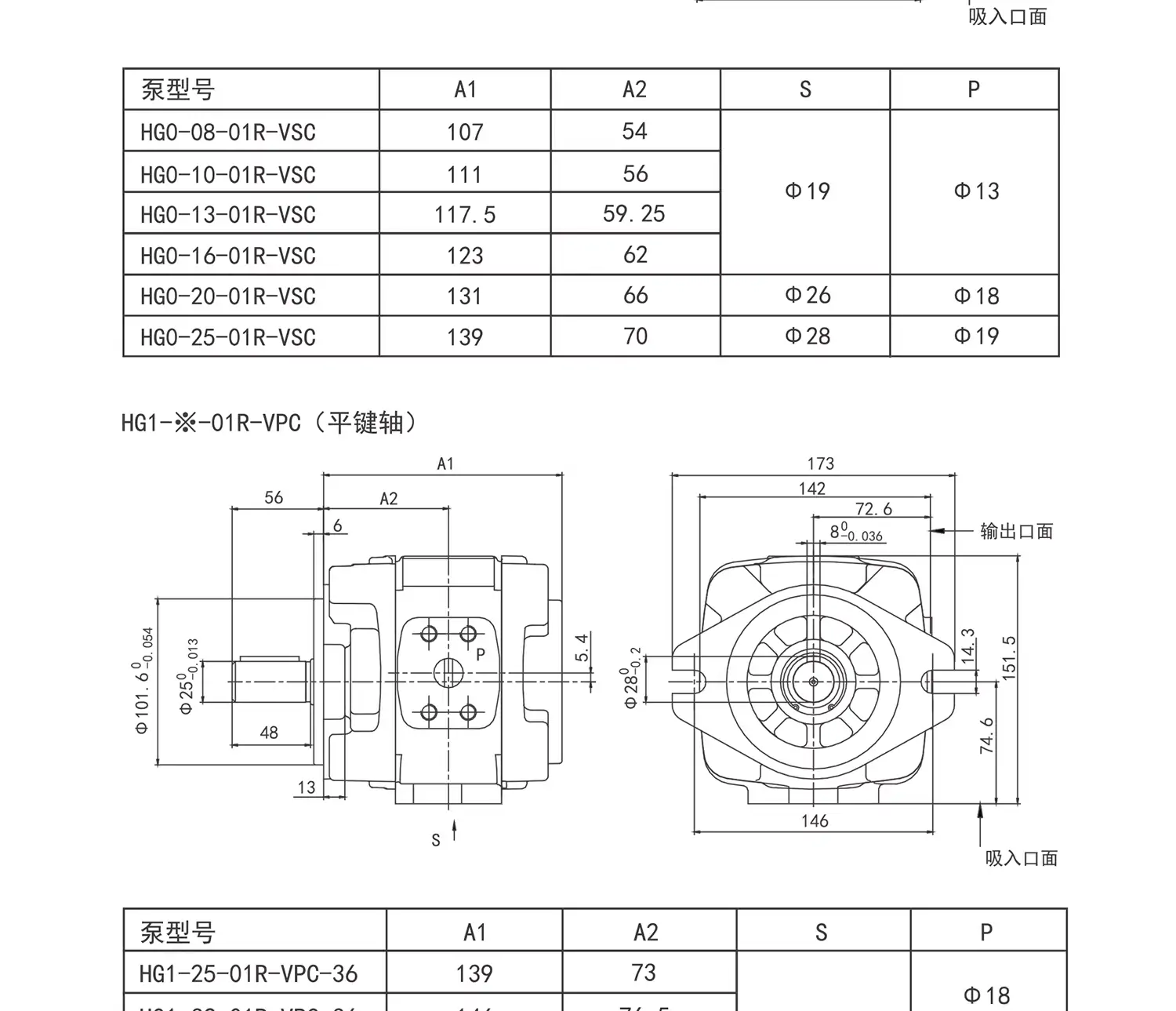

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

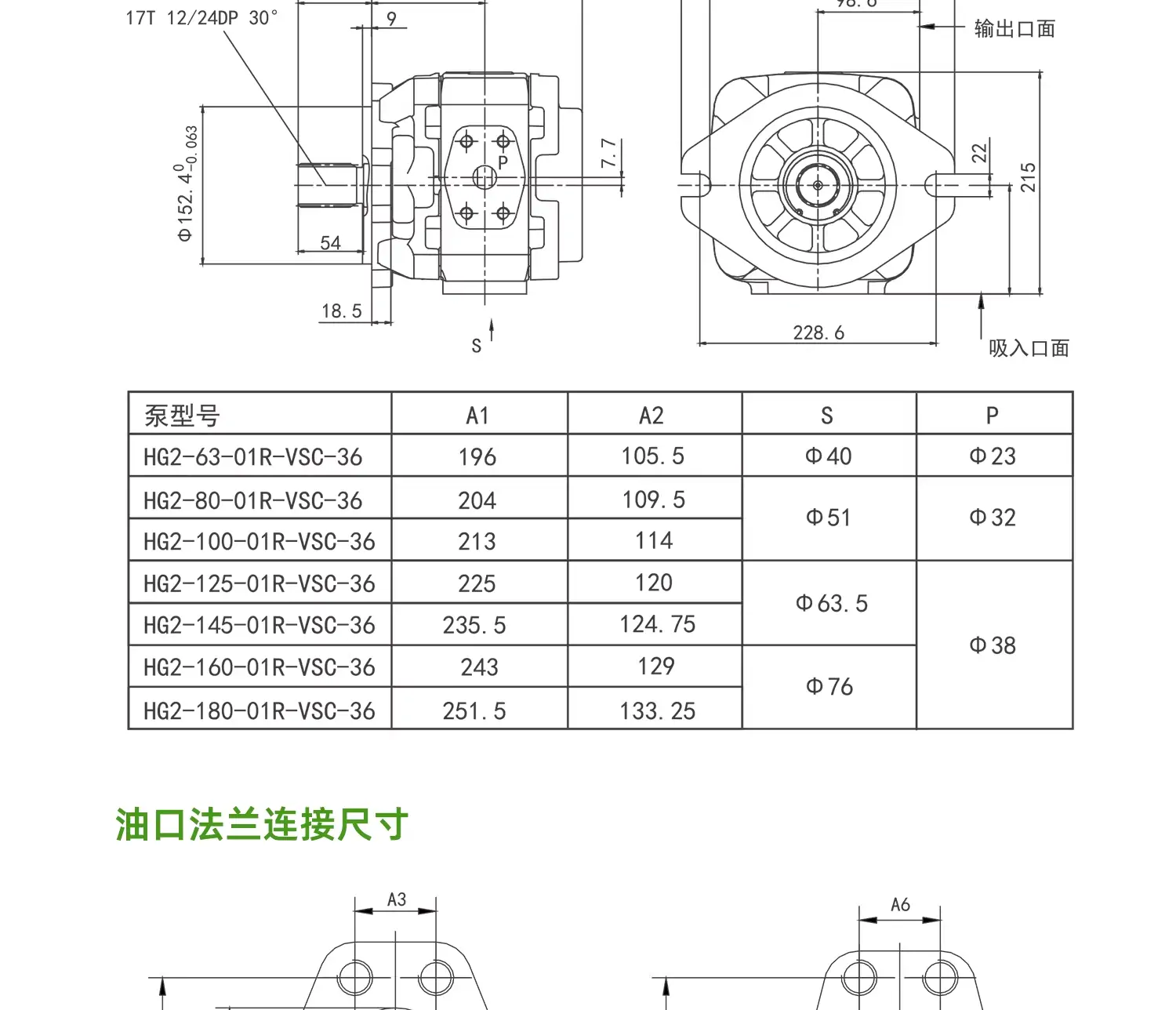

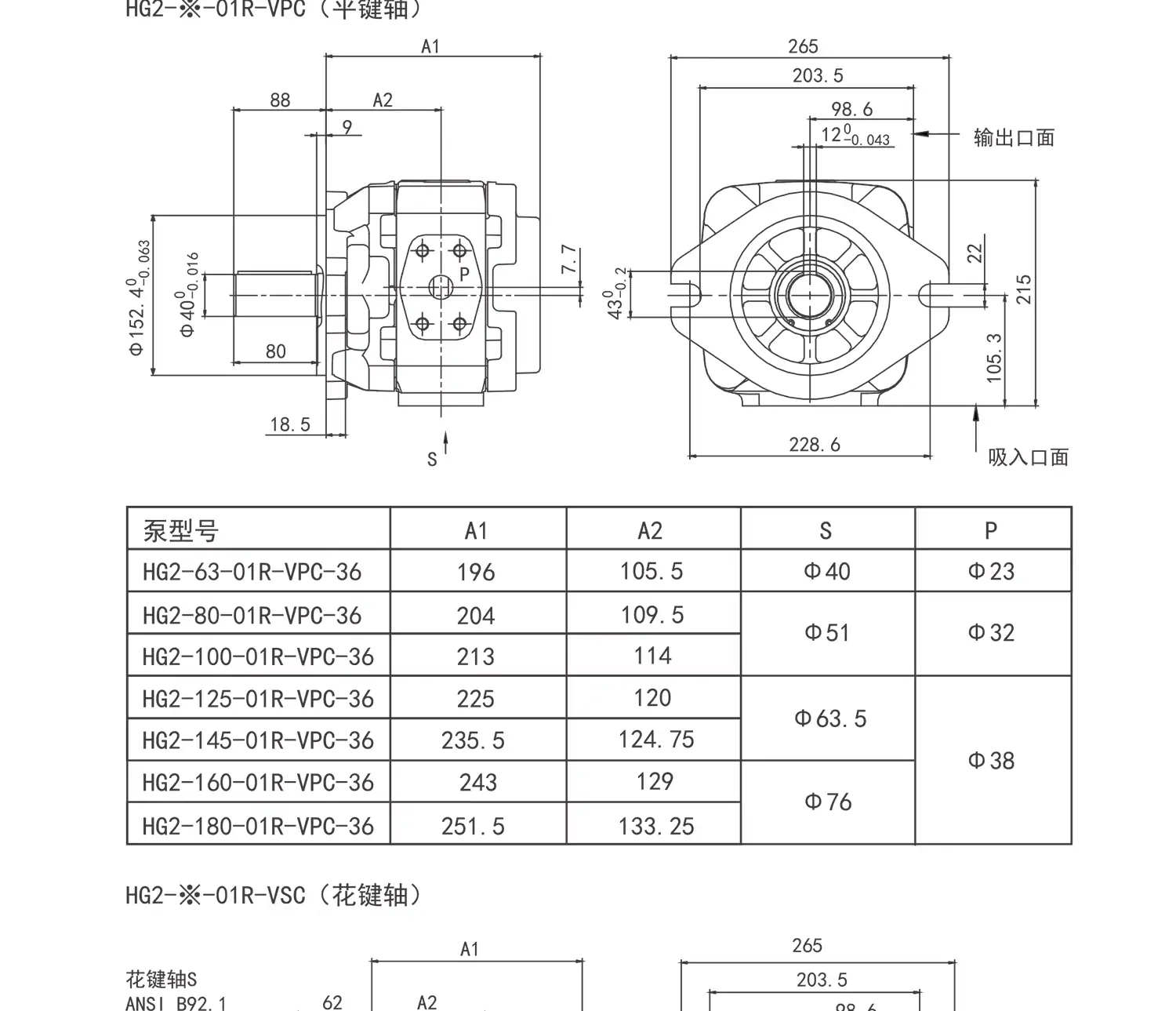

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC
CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R
CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R
CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，
HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32
HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00
SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18
SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18
SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18
SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
一、核心技術參數
- 類型：斜盤式軸向柱塞變量泵（開式回路）
- 結構：通軸式設計，可單泵或多泵串聯組合
- 額定工作壓力：17.2 MPa（2500 psi）（用戶指定）
- 間歇峰值壓力：21.0 MPa（3000 psi）
- 排量規格：18、28、45、71、100、140 cm3/r（常見）
- 轉速范圍最低轉速：500 r/min額定轉速：1500–1800 r/min最高允許轉速：2200–3000 r/min（隨排量減小而升高）
- 理論流量（1500 r/min）18 cm3/r：約 27 L/min28 cm3/r：約 42 L/min45 cm3/r：約 68 L/min71 cm3/r：約 107 L/min100 cm3/r：約 150 L/min140 cm3/r：約 210 L/min
- 容積效率：≥94%
- 機械效率：≥90%
- 適用介質：ISO VG46 抗磨液壓油（兼容 HFA/HFB/HFC 阻燃液）
- 工作油溫：-20℃ ～ 90℃
- 旋轉方向：順時針 / 逆時針（軸端視向）
- 安裝法蘭：SAE 標準（2/4 孔）
- 重量：12–45 kg（隨排量遞增）
二、結構與工作原理
1. 核心結構
- 斜盤-柱塞-滑靴：柱塞通過滑靴與斜盤接觸，斜盤傾角決定柱塞行程與排量
- 缸體配流：缸體隨傳動軸旋轉，配流盤完成吸壓油切換
- 變量機構：變量活塞+控制閥芯，調節斜盤傾角實現排量無級變化
- 通軸驅動：后端可串聯另一泵，形成雙聯/多聯泵系統
- 回程機構：彈簧+回程盤，保證柱塞始終貼緊斜盤
2. 工作原理
- 傳動軸帶動缸體旋轉
- 柱塞在離心力+回程彈簧作用下往復運動
- 斜盤傾角α → 柱塞行程 → 排量（0～最大）
- 每轉完成一次吸油、一次壓油
- 變量機構通過控制壓力/流量信號，自動調整α以穩定壓力或流量
三、性能特點
- 變量節能：按需輸出流量，降低能耗與發熱
- 壓力穩定：響應快、脈動小、噪音低
- 效率高：高壓工況下容積/機械效率穩定
- 功率密度大：結構緊湊、體積小、重量輕
- 多控制可選：DR（恒壓）、DRG（遠程恒壓）、DFR（壓力流量）、EP（電比例）
- 通軸擴展：可串聯多泵，滿足多回路需求
- 可靠性強：軸承負載小、磨損低、壽命長
四、典型應用
- 注塑機、壓鑄機、液壓機
- 工程機械：挖掘機、裝載機、起重機
- 冶金設備、軋機、擠壓機
- 機床：磨床、銑床、加工中心
- 船舶、礦山機械、石油機械
- 中高壓工業液壓站
五、安裝與維護要點
- 采用撓性聯軸器，同軸度≤0.05 mm，禁受徑向力
- 吸油口真空度≤0.02 MPa，管路短、粗、少彎
- 泄油口直接回油箱，嚴禁帶背壓
- 首次啟動：泵內注油、空載排氣、逐步升壓
- 油液清潔度：NAS 7–8 級，定期換油換濾芯
- 控制壓力：先導壓力 0.5–1.0 MPa
- 需要我把 HA10VS、25V12、SQP2-10、2520V 做一張參數對比表嗎？
