日本不二越NACHI控制閥OF-G01-P20-20節流閥OCY-G03-B-Y-J51











NACHI不二越PZ油泵:
PZ-2A-35-E1A-11,PZ-2A-35-E2A-11,PZ-2A-35-E3A-11,PZ-2A-45-E1A-11,PZ-2A-45-E2A-11,PZ-2A-45-E3A-11,PZ-2B-3.5-35E1A-11,PZ-2B-5-35E2A-11,PZ-2B-6.5-35E3A-11,PZ-2B-8-45E1A-11,PZ-2B-8-45E2A-11,PZ-3B-10-70E1A-11,PZ-3B-13-70E2A-11,PZ-3B-16-70E3A-11,PZ-4B-20-100E1A-11,PZ-4B-25-100E2A-11,PZ-4B-32-100E3A-11,PZ-5B-40-130E1A-11,PZ-5B-50-130E2A-11,PZ-5B-64-130E3A-11,PZ-6B-100-180E2A-20,PZ-6B-100-220E2A-20,PZ-6B-125-180E3A-20,PZ-6B-125-220E3A-20,PZ-6B-80-180E1A-20,PZ-6B-80-220E1A-20
NACHI不二越PZS油泵:
PZS-3A-180-N3-10,PZS-3A-100-N3-10,PZS-3A-100-N4-10,PZS-3A-130-N3-10,PZS-3A-130-N4-10,PZS-3A-180-N4-10,PZS-3A-220-N3-10,PZS-3A-220-N4-10,PZS-3A-70-N3-10,PZS-3A-70-N4-10,PZS-3B-100-N3-10,PZS-3B-100-N4-10,PZS-3B-130-N3-10,PZS-3B-130-N4-10,PZS-3B-180-N3-10,PZS-3B-180-N4-10,PZS-3B-220-N3-10,PZS-3B-220-N4-10,PZS-3B-70N1-10,PZS-3B-70N3-10,PZS-3B-70-N3-10,PZS-3B-70N4-10,PZS-3B-70-N4-10,PZS-4A-100N1-10,PZS-4A-100-N3-10,PZS-4A-100-N4-10,PZS-4A-130-N3-10,PZS-4A-130-N4-10,PZS-4A-180-N3-10,PZS-4A-180-N4-10,PZS-4A-220-N3-10,PZS-4A-220-N4-10,PZS-4A-70-N3-10,PZS-4A-70-N4-10,PZS-4B-100N1-10,PZS-4B-100N3-10,PZS-4B-100-N3-10,PZS-4B-100N4-10,PZS-4B-100-N4-10,PZS-4B-130-N3-10,PZS-4B-130-N4-10,PZS-4B-180-N3-10,PZS-4B-180-N4-10,PZS-4B-220-N3-10,PZS-4B-220-N4-10,PZS-4B-70-N3-10,PZS-4B-70-N4-10,PZS-5A-100-N3-10,PZS-5A-100-N4-10,PZS-5A-130-N3-10,PZS-5A-130-N4-10,PZS-5A-180-N3-10,PZS-5A-180-N4-10,PZS-5A-220-N3-10,PZS-5A-220-N4-10,PZS-5A-70-N3-10,PZS-5A-70-N4-10,PZS-5B-100-N3-10,PZS-5B-100-N4-10,PZS-5B-130N1-10,PZS-5B-130N3-10,PZS-5B-130-N3-10,PZS-5B-130N4-10,PZS-5B-130-N4-10,PZS-5B-180-N3-10,PZS-5B-180-N4-10,PZS-5B-220-N3-10,PZS-5B-220-N4-10,PZS-5B-70-N3-10,PZS-5B-70-N4-10,PZS-6A-100-N3-10,PZS-6A-100-N4-10,PZS-6A-130-N3-10,PZS-6A-130-N4-10,PZS-6A-180N3-10,PZS-6A-180-N3-10,PZS-6A-180N4-10,PZS-6A-180-N4-10,PZS-6A-220N3-10,PZS-6A-220-N3-10,PZS-6A-220-N4-10,PZS-6A-70-N3-10,PZS-6A-70-N4-10,PZS-6B-100-N3-10,PZS-6B-100-N4-10,PZS-6B-130-N3-10,PZS-6B-130-N4-10,PZS-6B-180N1-10,PZS-6B-180N3-10,PZS-6B-180-N3-10,PZS-6B-180N4-10,PZS-6B-180-N4-10,PZS-6B-220N1-10,PZS-6B-220N3-10,PZS-6B-220-N3-10,PZS-6B-220N4-10,PZS-6B-220-N4-10,PZS-6B-70-N3-10,PZS-6B-70-N4-10,,
NACHI不二越VDS葉片泵:
VDS-0B-1A2,VDS-0B-2A2-U-1730K,VDS-0B-1A3-U-1249K,VDS-0B-1A3-NU-1731K,VDS-0B-1A3-E11,VDS-0B-1A2-U-1249L,VDS-0B-1A2-E11,VDS-0B-1A1-E11,VDS-0B-1A3-U-10,VDS-OB-A2-10,VDS-OB-A1-10,VDS-0B-1A-111,VDS-OB-1A1-10,VDS-0B-1A21A3,VDS-0B-1A1-U-10,VDS-0B-1A2-10,VDS-OB-1A2-10,VDS-OB-1A3-10,VDS-0B-1AZ-U1249C,VDS-OA-1A2-10,VDS-0A-1A1-10,VDS-0B-1A1-10,VDS-0A-1A2-10,VDS-0A-1A3-10,VDS-1B-2A3-U-20,VDS-OA-1A3-10,VDS-0B-1A2-U1249C,VDS-OA-1A1-10,VDS-OB-1A3-U-10,VDS-0B-1A3-10,VDS-0B-1A2-U-10
不二越VDR葉片泵:
VDR-1A-1A1-13,VDR-1A-1A2-13,VDR-1A-1A3-13,VDR-2A-1A1-13,VDR-2A-1A2-13,VDR-2A-1A3-13,VDR-1B-1A1-13,VDR-1B-1A2-13,VDR-1B-1A3-13,VDR-2B-1A1-13,VDR-2B-1A2-13,VDR-2B-1A3-13,VDR-11A-1A1-1A1-13,VDR-11A-1A1-1A2-13,VDR-11A-1A1-1A3-13,VDR-11A-1A2-1A2-13,VDR-11A-1A3-1A3-13,VDR-11B-1A1-1A1-13,VDR-11B-1A1-1A2-13,VDR-11B-1A1-1A3-13,VDR-11B-1A2-1A2-13,VDR-11B-1A3-1A3-13,VDR-1A-1A2-22,VDR-1A-1A3-22,VDR-1A-1A4-22,VDR-1A-1A5-22,VDR-1A-2A2-22,VDR-1A-2A3-22,VDR-1B-1A2-22,VDR-1B-1A3-22,VDR-1B-1A4-22,VDR-1B-1A5-22,VDR-1B-2A2-22,VDR-1B-2A3-22,VDR-11A-1A2-1A2-22,VDR-11A-1A2-1A3-22,VDR-11A-1A3-1A3-22,VDR-11A-2A2-2A2-22,VDR-11A-2A2-2A3-22,VDR-11A-2A3-2A3-22,VDR-11B-1A2-1A2-22,VDR-11B-1A2-1A3-22,VDR-11B-1A3-1A3-22,VDR-11B-2A2-2A2-22,VDR-11B-2A2-2A3-22,VDR-11B-2A3-2A3-22,VDR-1A-1A2-E22,VDR-1A-1A3-E22,VDR-1A-1A3-Q11,VDR-1A-1A4-E22,VDR-1A-1A5-E22,VDR-1A-2A3-E22,VDR-1B-1A2-E22,VDR-1B-1A2-U-13,VDR-1B-1A2-U-22,VDR-1B-1A3-U-13,VDR-1B-1A3-U-22,VDR-1B-1A4-E22,VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-2A3-20,VDC-11A-2A3-2A3-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-2A3-20,VDC-11B-2A3-2A3-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-2A3-20,VDC-12A-1A5-2A3-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-2A3-20,VDC-12A-2A3-2A3-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-2A3-20,VDC-12B-1A5-2A3-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-2A3-20,VDC-12B-2A3-2A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A5-20,VDC-13A-1A5-1A5-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A5-20,VDC-13A-2A3-1A5-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A5-20,VDC-13B-1A5-1A5-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A5-20,VDC-13B-2A3-1A5-20,VDC-1A-1A2-20,VDC-1A-1A2-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-E20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-E20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-E20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-E20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-E35,VDC-1B-1A2-U-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-E35,VDC-1B-1A3-U-20,VDC-1B-1A4-20,VDC-1B-1A4-20,VDC-1B-1A4-E35,VDC-1B-1A4-P-E35,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-E35,VDC-1B-1A5-P-E35,VDC-1B-2A2-20,VDC-1B-2A2-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-E35,VDC-1B-2A3-U-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-2A3-20,VDC-22A-2A3-2A3-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-2A3-20,VDC-22B-2A3-2A3-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-E20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-E20,VDC-2A-2A2-20,VDC-2A-2A2-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-E20,VDC-2B-1A2-20,VDC-2B-1A2-20,VDC-2B-1A3-20,VDC-2B-1A3-20,VDC-2B-1A3-E35,VDC-2B-1A4-20,VDC-2B-1A4-20,VDC-2B-1A4-E35,VDC-2B-1A5-20,VDC-2B-1A5-20,VDC-2B-1A5-E20,VDC-2B-1A5-E35,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A3-20,VDC-2B-2A3-20,VDC-2B-2A3-E35,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A5-20,VDC-3A-1A5-20,VDC-3B-1A2-20,VDC-3B-1A2-20,VDC-3B-1A3-20,VDC-3B-1A3-20,VDC-3B-1A4-2,VDC-3B-1A4-20,VDC-3B-1A5-20,VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號:
UVN-1A-0A2-07-4-11,UVN-1A-0A2-07A-4-11,UVN-1A-0A2-07-46141D,UVN-1A-0A2-07E-4M-11,UVN-1A-0A3-07A-4-11,UVN-1A-0A3-07-4-11,UVN-1A-0A3-07E-4M-11,UVN-1A-0A3-15E-4M-11,UVN-1A-0A4-15-4-11,UVN-1A-0A4-15E-4M-11,UVN-1A-0A415Q296063B,UVN-1A-1A2-07A-4-11,UVN-1A-1A2-07A46066B,UVN-1A-1A2-15-4-11,UVN-1A-1A2-15A-4-11,UVN-1A-1A2-15E-4M-11,UVN-1A-1A2-22-4-11,UVN-1A-1A2-22E-4M-11,UVN-1A-1A3-15-4-11,UVN-1A-1A3-15A-4-11,UVN-1A-1A3-15E-4M-11,UVN-1A-1A3-22-4-11,UVN-1A-1A3-22E-4F11,UVN-1A-1A3-22E-4M-11,UVN-1A-1A4-15-4-11,UVN-1A-1A4-15E-4M-11,UVN-1A-1A4-22-4-11,UVN-1A-1A4-22A-4-11,UVN-1A-1A4-22-46062B,UVN-1A-1A4-22E-4G-11,UVN-1A-1A4-22E-4M-11,UVN-1A-2A4-22S46162C,UVN-1A-2A4-37A-4-20,UVN-1A0A407AQ146063B,UVN-1A1A215E4ME6161C,UVN-1A1A215E4NE6168A,UVN-1A1A3154Q016063C,UVN-1A1A3154Q176063B,UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號:
IPH-22B-3.5-6.5-11,IPH-22B-3.5-8-11,IPH-22B-5-5-11,IPH-22B-5-6.5-11,IPH-22B-5-8-11,IPH-22B-6.5-6.5-11,IPH-22B-6.5-8-11,IPH-23B-3.5-10-11,IPH-23B-3.5-13-11,IPH-23B-3.5-16-11,IPH-23B-5-10-11,IPH-23B-5-13-11,IPH-23B-5-16-11,IPH-23B-6.5-10-11,IPH-23B-6.5-13-11,IPH-23B-6.5-16-11,IPH-23B-8-10-11,IPH-23B-8-13-11,IPH-23B-8-16-11,IPH-2A(B)-3.5-11,IPH-2A(B)-5-11,IPH-2A(B)-6.5-11,IPH-2A(B)-8-11,IPH-2A-3.5-11,IPH-2A-5-11,IPH-2A-6.5-11,IPH-2A-8-11,IPH-2B-3.5-11,IPH-2B-5-11,IPH-2B-6.5-11,IPH-2B-8-11,IPH-3A(B)-10-20,IPH-3A(B)-13-20,IPH-3A(B)-16-20,IPH-3A-10-20,IPH-3A-13-20,IPH-3A-16-20,IPH-3B-10-20,IPH-3B-13-20,IPH-3B-16-20,IPH-4A(B)-20-20,IPH-4A(B)-25-20,IPH-4A(B)-32-20,IPH-4A-20-20,IPH-4A-25-20,IPH-4A-32-20,IPH-4B-20-20,IPH-4B-25-20,IPH-4B-32-20,IPH-55B-40-40-11,IPH-55B-40-50-11,IPH-55B-40-64-11,IPH-55B-50-50-11,IPH-55B-50-64-11,IPH-55B-64-64-11,IPH-56B-40-100-11,IPH-56B-40-125-11,IPH-56B-40-80-11,IPH-56B-50-100-11,IPH-56B-50-125-11,IPH-56B-50-80-11,IPH-56B-64-100-11,IPH-56B-64-125-11,IPH-56B-64-80-11,IPH-5A(B)-40-21(11),IPH-5A(B)-50-21(11),IPH-5A(B)-64-21(11),IPH-5A-40-11,IPH-5A-40-21,IPH-5A-50-21,IPH-5A-64-11,IPH-5A-64-21,IPH-5B-40-11,IPH-5B-40-21,IPH-5B-50-11,IPH-5B-50-21,IPH-5B-64-11,IPH-5B-64-21,IPH-66B-100-100-11,IPH-66B-100-125-11,IPH-66B-125-125-11,IPH-66B-80-100-11,IPH-66B-80-125-11,IPH-6A(B)-100-21(11),IPH-6A(B)-125-21(11),IPH-6A(B)-80-21(11),IPH-6A-100-11,IPH-6A-100-21,IPH-6A-125-21,IPH-6A-80-21,IPH-6B-100-21,IPH-6B-125-21,IPH-6B-80-21,IPH-8-8-11

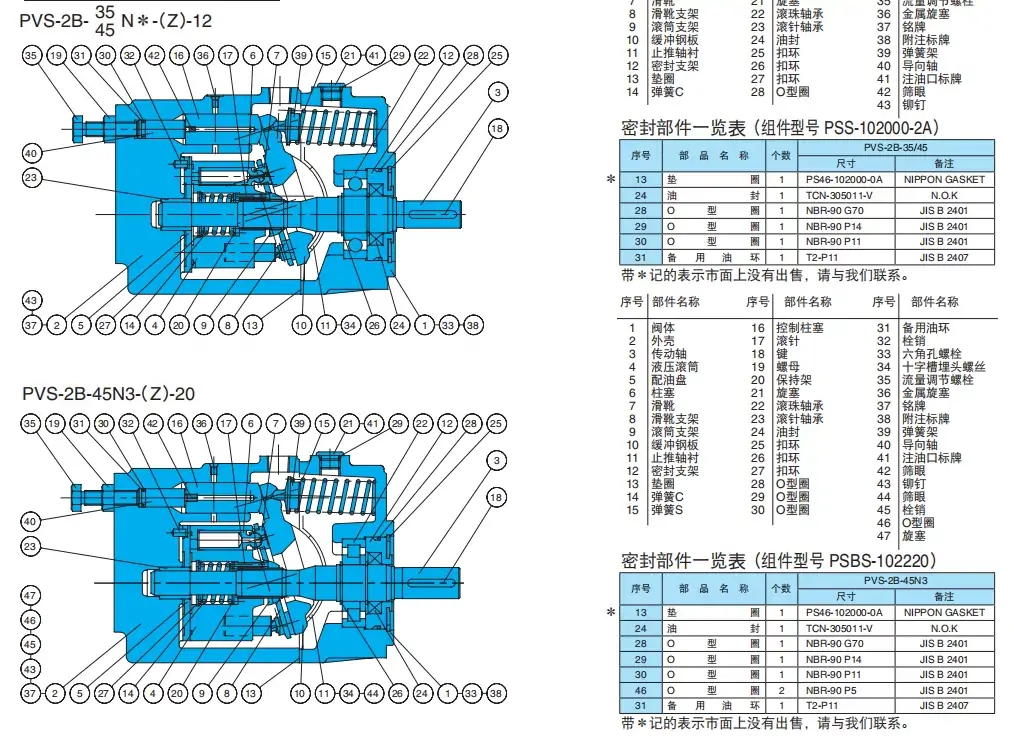

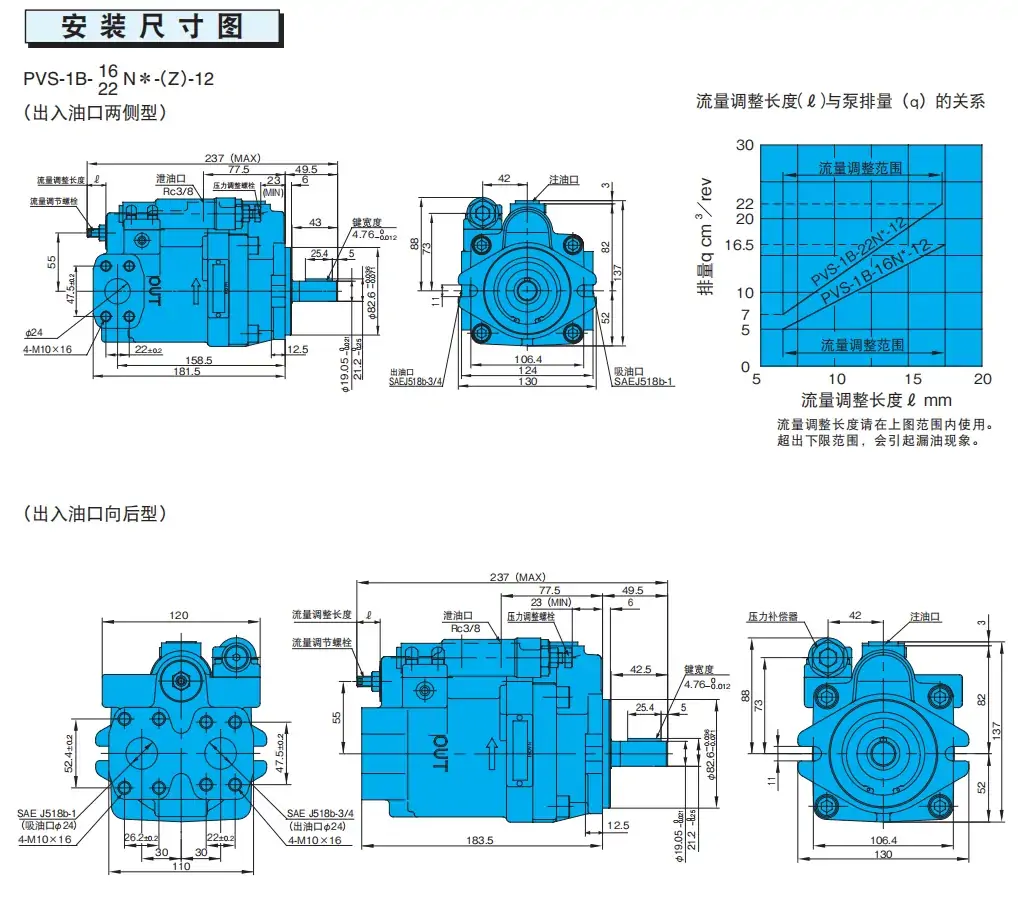

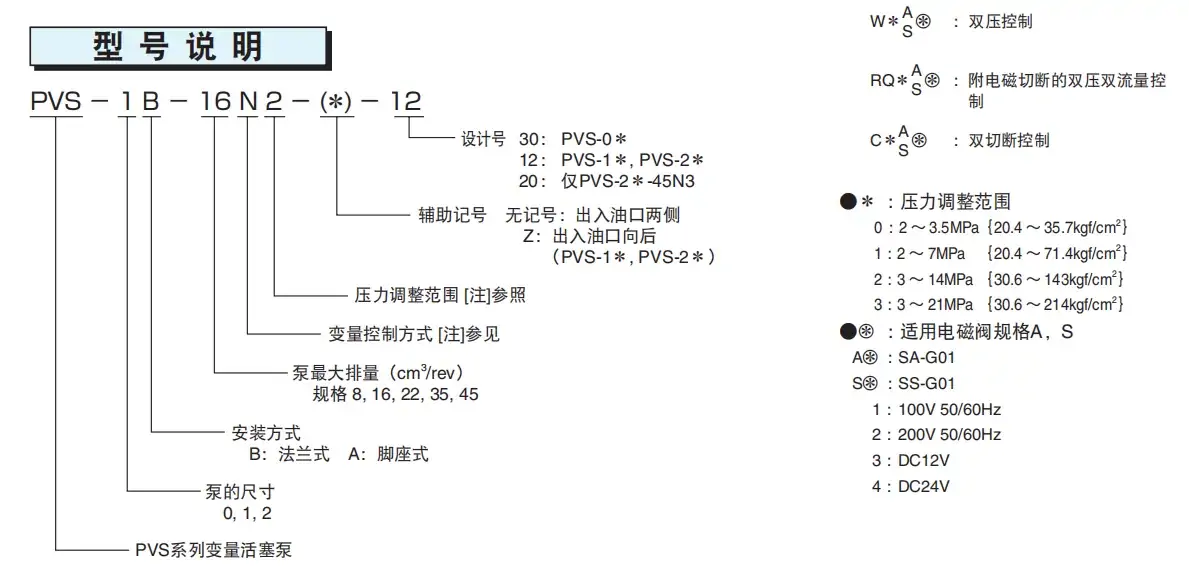

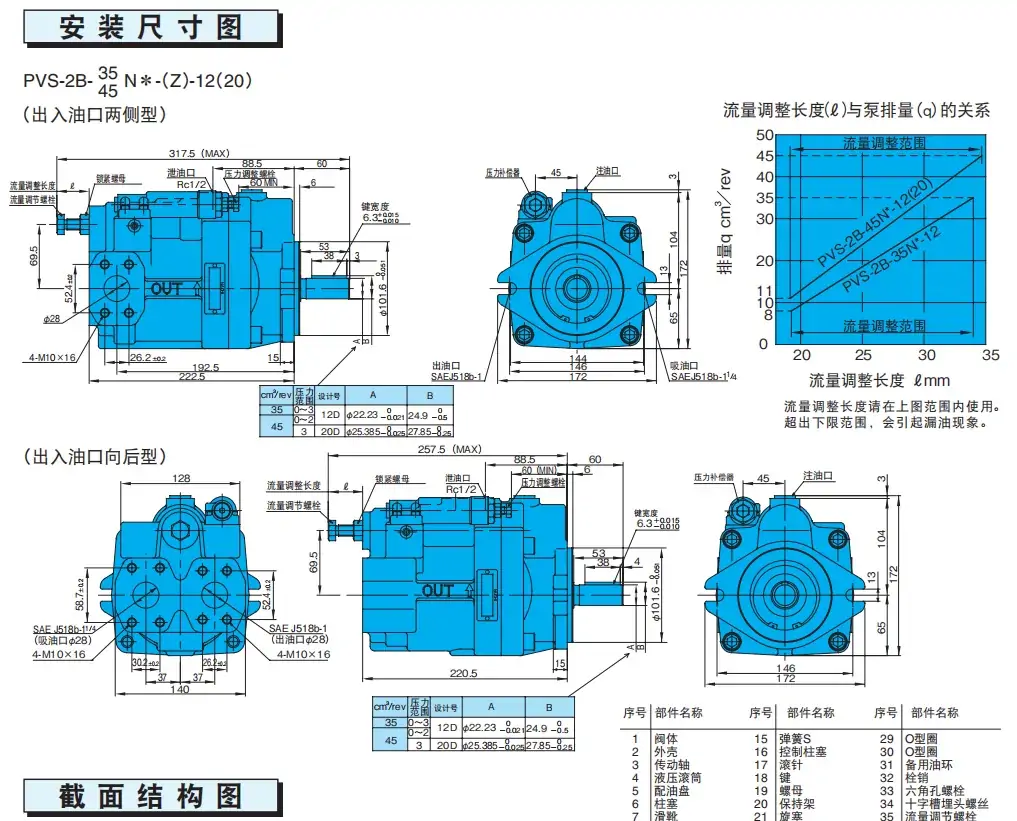

不二越PVS系列柱塞泵型號:
PVS-0B-8N0-30,PVS-0B-8N1-30,PVS-0B-8N2-30,PVS-0B-8N3-30,PVS-0B-8P3-30,PVS-1A-16N1-12,PVS-1B-16N0-12,PVS-1B-16N1-12,PVS-1B-16N1-Z-12,PVS-1B-16N2-12,PVS-1B-16N2-Z-12,PVS-1B-16N3-Z-12,PVS-1B-22N0-12,PVS-1B-22N1-12,PVS-1B-16N3-12,PVS-1B-22N2-12,PVS-1B-22N3-12,PVS-2B-35N0-12,PVS-2B-35N1-12,PVS-2B-35N2-12,PVS-2B-35N3-12,PVS-2B-45N0-12,PVS-2B-45N1-12,PVS-2B-45N2-12,PVS-2B-45N3-20
OCY-G03-B-Y 是疊加式、帶單向閥、B 口節流、出口節流(Meter-Out)流量控制閥,用于執行器回油節流調速,保速穩壓、防止負載失控下墜,通徑 NG10(03)、最高壓力 25MPa。
一、型號釋義(通用編碼)
- OCY:系列代號 → O = 流量控制;C = 帶單向閥;Y = 疊加式
- G:安裝方式 → G = 墊片安裝(疊加式)
- 03:規格尺寸 → NG10(通徑 10mm,CETOP 05),中流量
- B:控制油口 → B 口節流(A=A 口、W=A/B 雙口、P = 壓力口)
- Y:控制方式 → Y = 出口節流(Meter-Out);X = 進口節流(Meter-In)
- 后綴常見:J50/J51= 安裝螺栓規格;20= 設計版本
二、核心技術參數
| 參數項 | 數值 | 說明 |
| 結構 | 疊加式、單向閥 + 節流閥復合 | 單向閥通流、節流閥調速 |
| 通徑 | NG10(03) | 適配 CETOP 05 安裝面 |
| 最高工作壓力 | 25 MPa | 中高壓系統通用 |
| 最大控制流量 | 100 L/min | 節流調節范圍 0–100% |
| 流量調節方式 | 旋鈕 / 螺釘手動調節 | 帶鎖定,防誤動 |
| 單向閥開啟壓力 | 0.35 MPa | 反向自由通流、正向節流 |
| 溫度范圍 | -20~70 ℃ | 適配普通抗磨液壓油 |
| 介質粘度 | 15–300 mm2/s | 推薦 32#/46# 抗磨液壓油 |
| 重量 | ≈3.0 kg | 緊湊型、疊加安裝 |
三、工作原理(出口節流 + 單向閥)
- 正向(B→T)節流調速: 執行器回油經 B 口進入,節流閥控制回油流量,從而控制執行器速度;出口節流可穩定負載、防止超速(如垂直缸下墜)。
- 反向(T→B)自由通流: 壓力油反向時,單向閥打開,油液無阻力通過,不影響執行器反向快速動作。
- 壓力補償(內置): 節流口自帶壓力補償,負載 / 油溫變化時流量穩定,速度波動小。
四、性能特點
- 出口節流(Y 型):優先用于垂直負載、慣性負載,防失控、速度剛性好。
- 帶單向閥:反向自由通流,不影響回程速度,回路效率高。
- 疊加式安裝:直接疊在閥塊 / 電磁換向閥之間,無需管路、節省空間。
- 高壓穩定:25MPa 耐壓,壓力波動小,適合精密調速。
- 低噪低漏:精密節流口 + 密封設計,噪聲<60dB、內泄漏小。
五、典型應用
- 注塑機:射膠 / 保壓回路、頂針調速,防頂針超速。
- 液壓壓機:滑塊升降回路,垂直負載防下墜、穩速。
- 工程機械:小型挖機動臂 / 斗桿調速,負載自適應。
- 自動化設備:夾緊缸、升降臺、輸送鏈的平穩調速 + 防沖擊。
六、選型與匹配要點
- 通徑:03(NG10)適配流量≤100 L/min,中流量系統首選。
- 控制口:B 型用于B 口回油節流;A 型 = A 口、W 型 = A/B 雙口。
- 控制方式:Y = 出口節流(推薦負載不穩定場景);X = 進口節流(負載穩定)。
- 安裝:疊加式水平安裝,墊片密封,螺栓按 J50/J51 規格。
- 介質:NAS 7 級清潔度,防止節流口堵塞。
