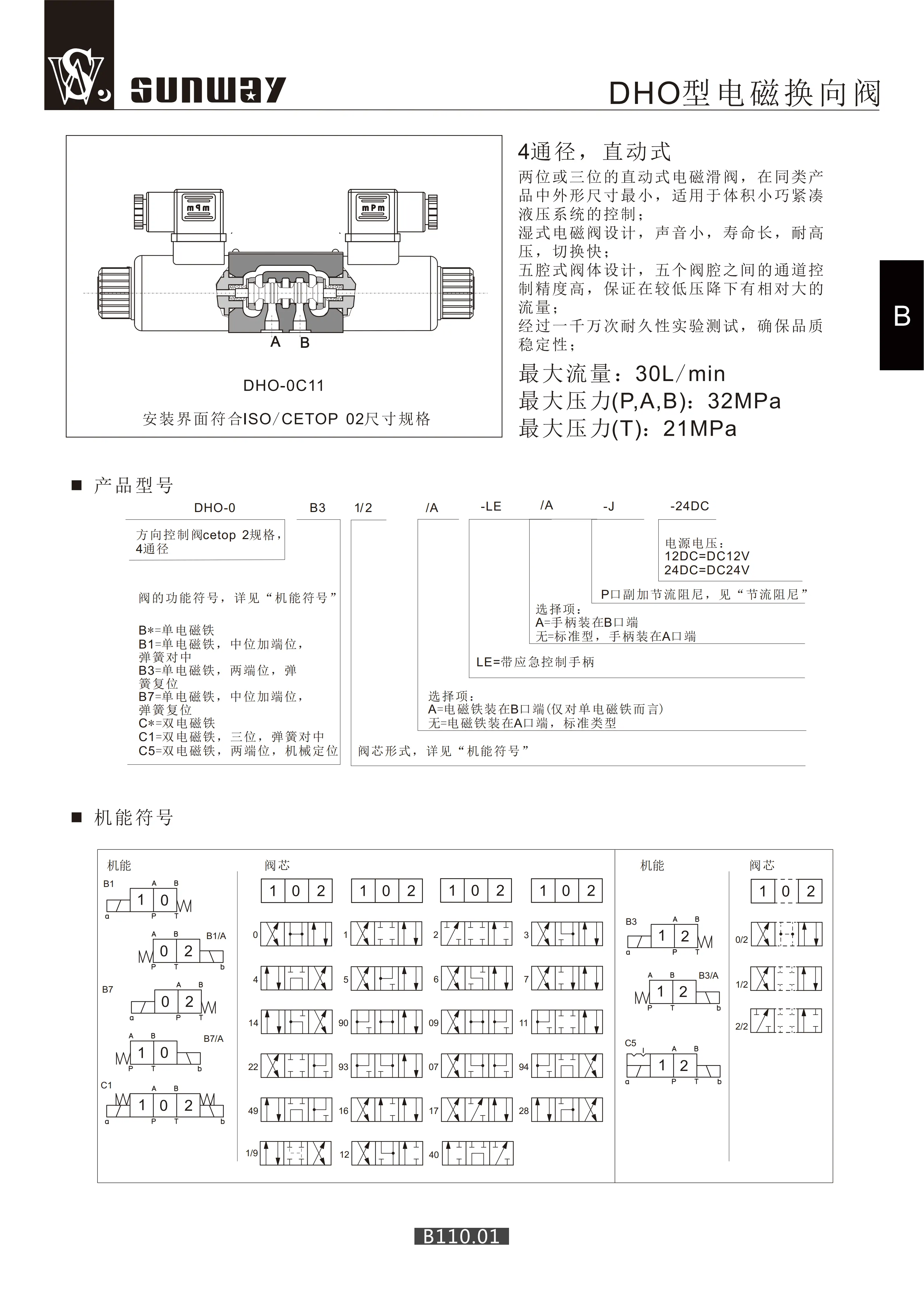

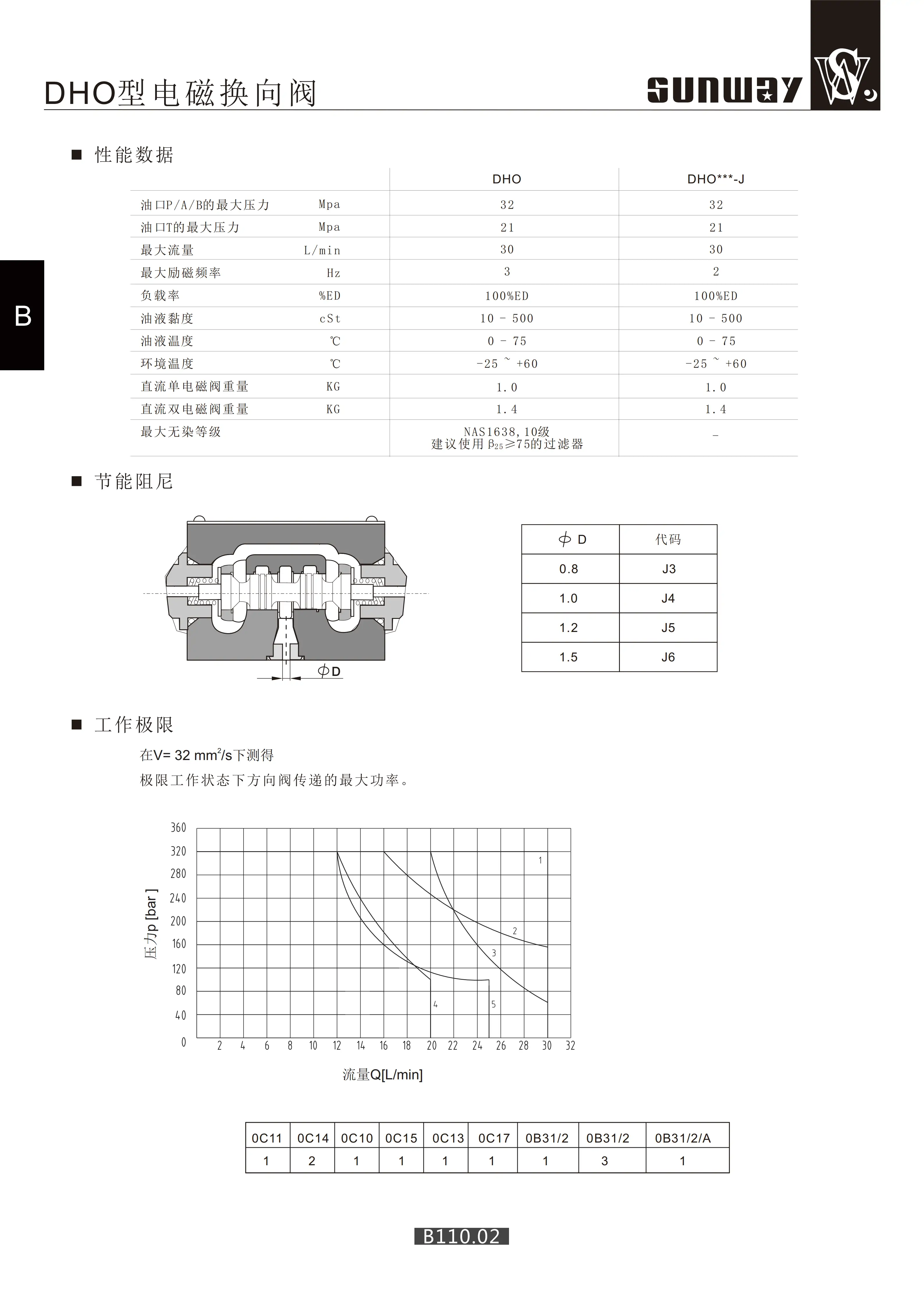

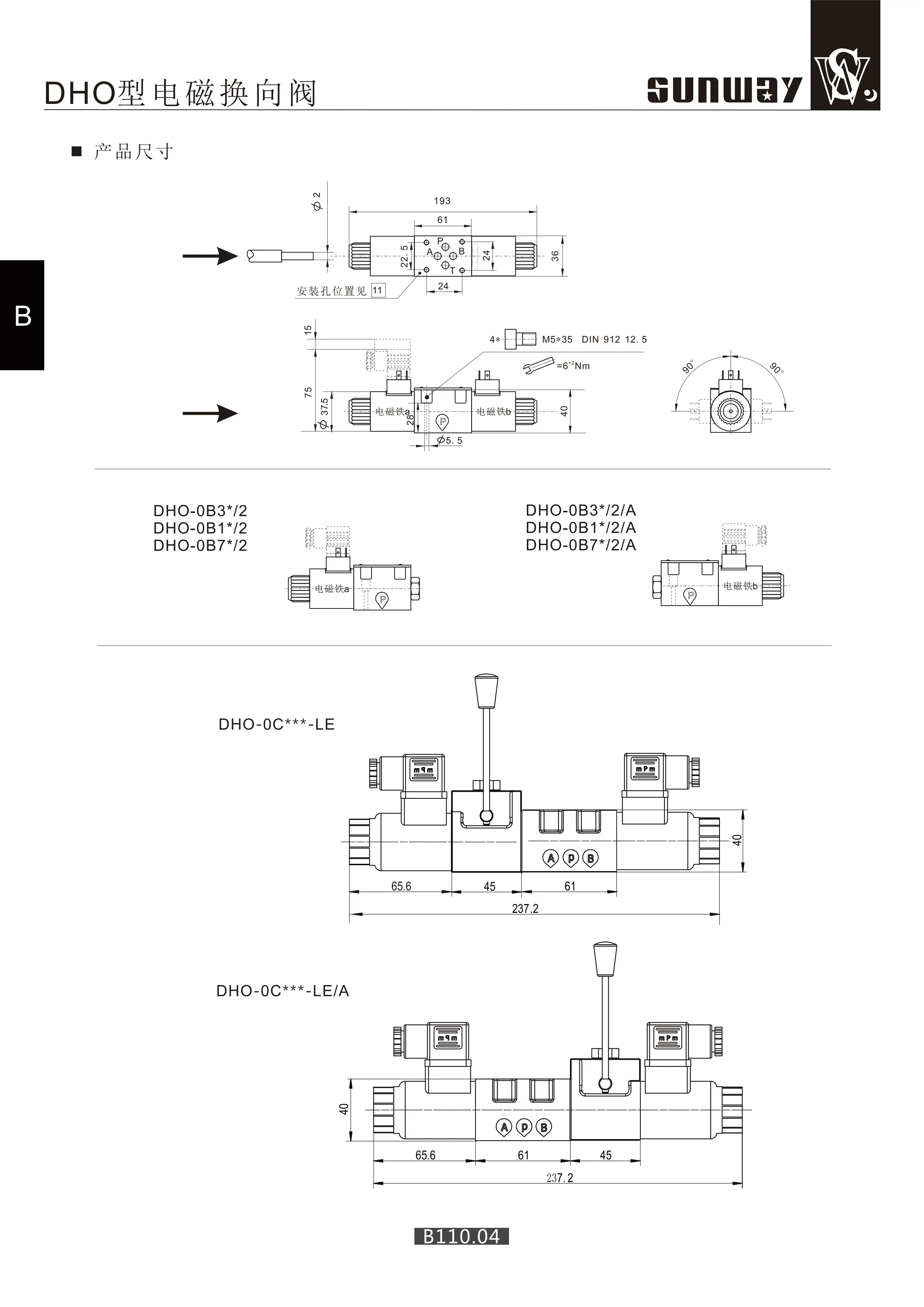

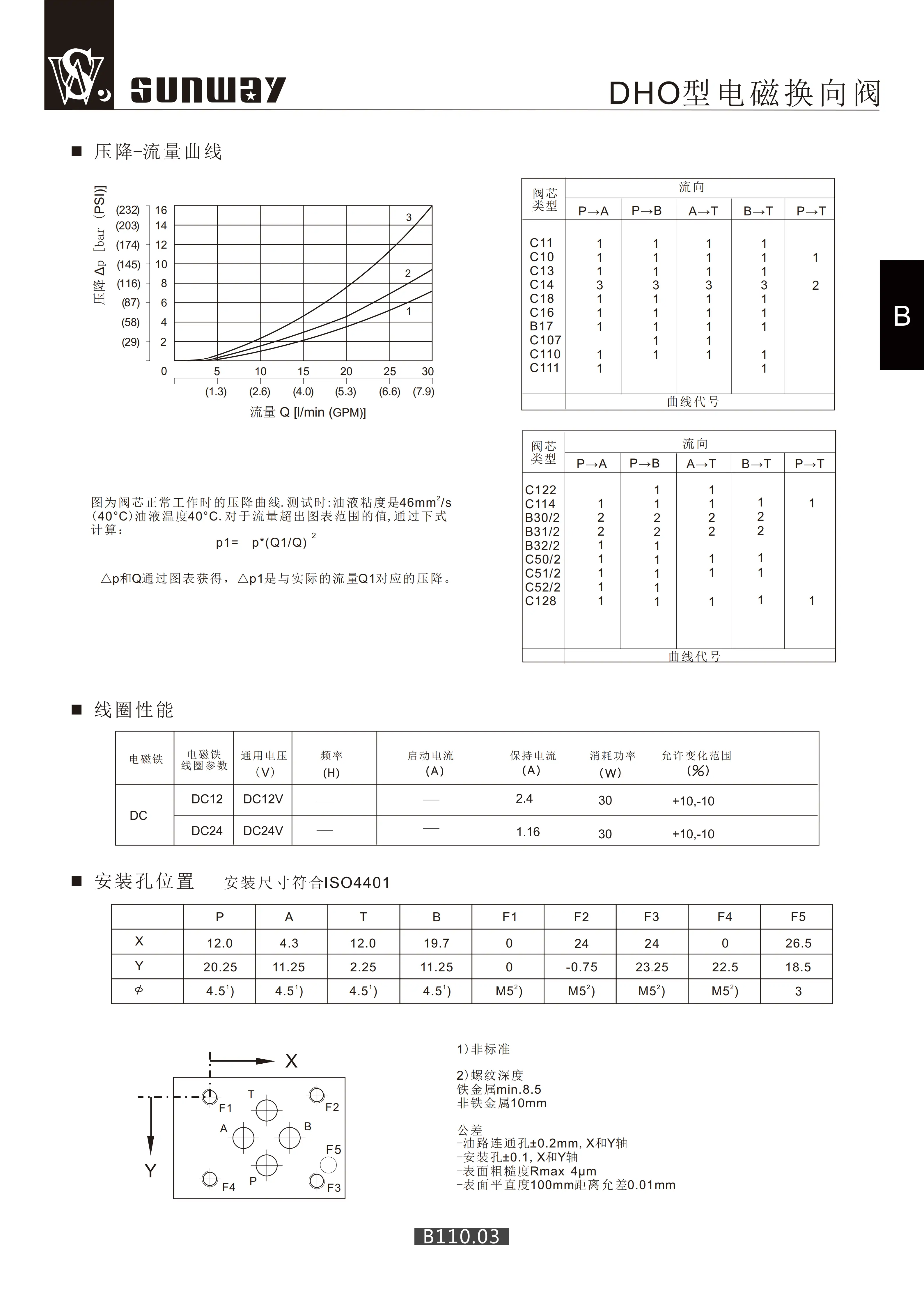

DHO-0B31/2-* 12V/24V線圈
DHO-0C11-* 12V/24V線圈
DHO-0C13-* 12V/24V線圈
DHO-0C14-* 12V/24V線圈
DLKZOR-TEB-SN-NP-140
SPRM6-A-0B1-S5/24
SPRM6-A-0C1-S3/24
SWRPEH10-C4B-100L-G24/A1
REG-01/350 是一款小型高壓直動式比例溢流閥，核心用于液壓系統高壓側的壓力調節與安全限壓，具備響應快、控制精度高、結構緊湊的特點，適配小流量、高壓工況的壓力閉環控制。
一、型號釋義
- REG：Regulator（壓力調節閥 / 比例溢流閥）
- 01：公稱通徑 NG01（約 6 mm），小流量規格
- 350：最大工作壓力 350 bar（35 MPa），高壓等級
二、核心技術參數
| 參數 | 數值 | 備注 |
| 最大工作壓力 | 350 bar（35 MPa） | 溢流極限壓力 |
| 調節壓力范圍 | 10–350 bar | 比例控制無級可調 |
| 額定流量 | 1–3 L/min | 適配小流量回路 |
| 控制方式 | 比例電控（24 VDC） | 0–10 V/4–20 mA 信號 |
| 滯環 | <1% 額定壓力 | 控制精度高 |
| 重復精度 | ±0.5% 額定壓力 | 穩定性好 |
| 介質 | 礦物液壓油、合成油 | 粘度 10–400 cSt |
| 油溫范圍 | -20～+80 ℃ | 常規 40–60 ℃ |
| 安裝方式 | 板式 / 插裝式 | 適配 ISO 4401 安裝面 |
| 重量 | 約 0.8–1.2 kg | 結構緊湊 |
三、結構與工作原理
1. 核心結構
- 閥體：高強度合金鋼材，高壓密封設計
- 閥芯：錐面密封，直動式結構，響應快
- 比例電磁鐵：24 VDC 供電，輸出力與輸入信號成正比
- 彈簧：高精度壓力彈簧，用于壓力復位與微調
- 控制腔：集成壓力反饋通道，閉環控制
2. 工作原理
- 壓力設定：比例電磁鐵接收 0–10 V/4–20 mA 信號，產生對應電磁力，作用于閥芯
- 壓力平衡：系統壓力作用于閥芯錐面，與電磁力 + 彈簧力平衡，維持設定壓力
- 溢流保護：系統壓力超設定值時，閥芯開啟，油液溢流回油箱，限制壓力升高
- 閉環調節：內置壓力反饋，實時修正電磁力，穩定輸出壓力，降低滯環
四、關鍵功能與調節
1. 電控調節
- 信號類型：0–10 V（電壓）或 4–20 mA（電流）
- 調節特性：輸入信號 0–100% 對應壓力 10–350 bar 線性變化
- 響應時間：<10 ms，適合動態壓力控制
2. 機械微調
- 結構：閥體側面設手動調節螺絲
- 作用：微調彈簧預緊力，校準壓力零點與量程
- 操作：出廠已校準，一般無需頻繁調節
3. 保護機制
- 高壓過載保護：達 350 bar 強制溢流，保護系統元件
- 斷電安全模式：斷電時電磁鐵失磁，彈簧復位，閥全開泄壓，保障安全
五、性能特點
- ? 高壓耐受：350 bar 高壓設計，適配高壓液壓系統
- ? 高響應：直動式結構，響應快，適合動態壓力控制
- ? 高精度：滯環 < 1%、重復精度 ±0.5%，控制穩定
- ? 小巧緊湊：NG01 通徑，體積小、重量輕，安裝靈活
- ? 安全可靠：斷電泄壓、高壓溢流雙重保護
六、選型與匹配要點
- 流量匹配：額定流量 1–3 L/min，適配小流量高壓回路（如伺服系統、夾緊回路）
- 壓力匹配：系統壓力需在 10–350 bar 范圍內，避免長期超壓
- 電氣匹配：標準 24 VDC 供電，信號類型（電壓 / 電流）需與控制器一致
- 油液要求：清潔度≥ISO 4406 18/15，防止閥芯卡滯；粘度 10–400 cSt
七、常見故障與排除
| 故障 | 原因 | 對策 |
| 壓力無法上調 | 電磁鐵故障、信號異常、彈簧斷裂 | 檢查供電 / 信號、更換電磁鐵 / 彈簧 |
| 壓力波動大 | 油液污染、閥芯磨損、反饋異常 | 換油過濾、檢修閥芯、檢查反饋回路 |
| 泄漏 | 密封老化、閥體變形、閥芯磨損 | 更換密封、檢修閥體、研磨閥芯 |
| 響應慢 | 油液粘度高、閥芯卡滯、電磁鐵力不足 | 降低粘度、清洗閥芯、檢查電磁鐵 |
八、典型應用
- 高壓伺服系統：壓力閉環控制
- 液壓夾緊裝置：高壓夾緊壓力調節
- 小型高壓液壓站：系統壓力限制與安全保護
- 測試設備：高壓壓力模擬與控制
