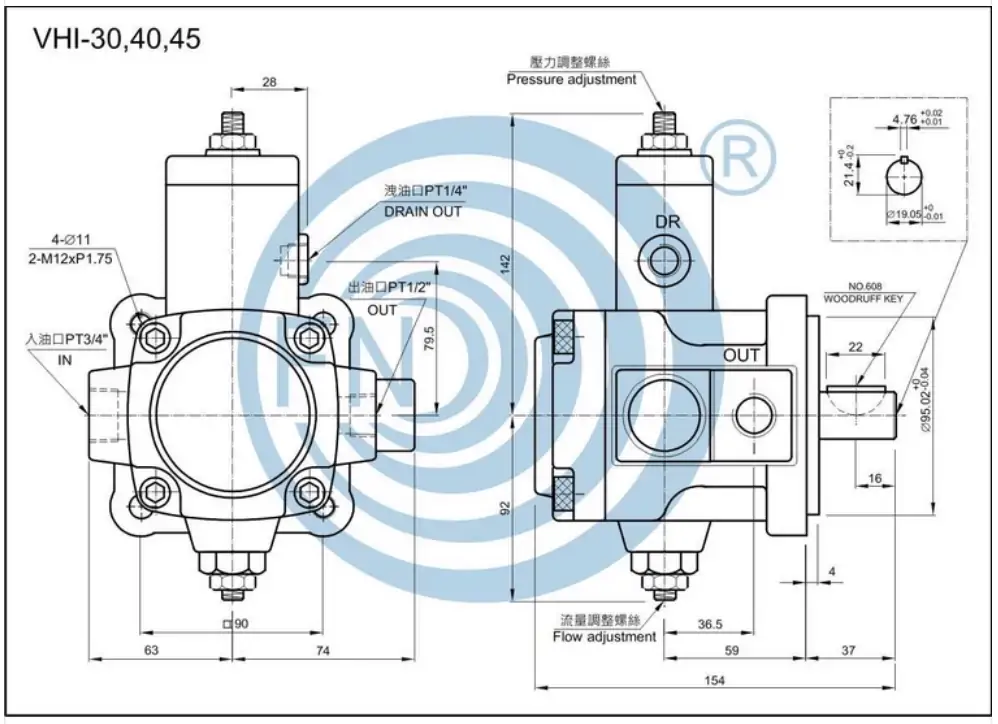

VHI-F-30 油泵詳解（無品牌）

VHI-F-30 為低壓變量葉片泵，單作用、內置壓力補償，主打低壓節能、低噪、結構簡單，適配機床、輕工機械等低壓節能場景。

一、型號含義（無品牌）

• VHI：系列代號，低壓變量葉片泵
• F：安裝形式，法蘭固定式（L 為腳座式）
• 30：基準排量規格，30 mL/r（1800 r/min 時約 30 L/min）
• 后綴：A1/A2（壓力等級：A1≈1.5–7.0 MPa、A2≈3.5–7.0 MPa）

二、結構組成（單作用變量、內置調壓）

1. 泵體：鑄鐵材質，集成吸 / 排油口與調壓腔，結構緊湊。
2. 定子：內環偏心圓弧設計，偏心量可調，控制排量；耐磨合金材質。
3. 轉子與葉片：轉子開 10–12 條槽；葉片為高強度合金，離心力 + 壓力油貼合定子，密封可靠。
4. 配流盤：前后配流盤，不對稱吸 / 壓油窗，適配單作用工作；青銅材質，低內泄。
5. 變量調壓總成：內置壓力補償 + 流量調節；彈簧 + 閥芯，負載變化自動調定子偏心，穩壓力、節能。
6. 軸封與軸承：雙唇油封 + 深溝球軸承，防塵防漏，支撐穩定。

三、工作原理（單作用、變量、壓力補償）

1. 吸油：轉子旋轉，葉片外伸，定子大偏心側容積增大→真空吸油。
2. 壓油：轉子繼續轉，葉片被推入槽，容積減小→高壓排油；每轉吸壓油各 1 次，單作用泵。
3. 變量調節：旋轉流量螺釘→改變定子偏心→排量0–30 mL/r無級可調。
4. 壓力補償：出口壓力引至調壓閥，超設定值→壓縮彈簧→偏心減小→流量降低→穩定壓力≤7.0 MPa，節能。

四、核心參數（典型值，20°C 抗磨液壓油，1800 r/min）

• 基準排量：30 mL/r
• 空載流量：約30 L/min
• 額定壓力：7.0 MPa（A1/A2）
• 最高瞬時壓力：7.0 MPa
• 轉速范圍：800–1800 r/min（推薦 1200–1800）
• 驅動功率（7 MPa）：約3.8 kW
• 容積效率：≥85%
• 總效率：≥75%
• 重量：約7.5 kg（法蘭型）
• 油口：吸油 G3/4"，排油 G1/2"，回油 G3/8"
• 流體：抗磨液壓油（ISO VG32/46），粘度 12–800 cSt，溫度 15–60°C，清潔度 NAS 10

五、性能特點

• 低壓節能：7 MPa 等級，壓力補償變量，按需供油，比定量泵節能 25%+。
• 低噪平穩：精密定子曲線 + 葉片，運行≤58 dB，脈動小、振動低。
• 簡單可靠：?jiǎn)巫饔媒Y(jié)構，故障少、易維護；合金葉片 + 鑄鐵殼體，耐磨長壽。
• 無級變量：流量 0–100% 可調，適配負載波動大的低壓系統。
• 安裝便捷：法蘭 / 腳座可選，體積小、重量輕，適配緊湊空間。

六、典型應用

• 工業機床：研磨機、自動車床、加工中心進給 / 夾具回路。
• 輕工機械：制鞋機、包裝機、液壓站（低壓、節能需求）。
• 其他：低壓潤滑、液壓夾具、自動化設備動力源（≤7 MPa）。

七、使用要點

1. 吸油高度≤500 mm，吸油過濾器80–100 μm，防氣蝕與磨損。
2. 油溫 30–60°C，超 60°C 需冷卻；低于 15°C 預熱，避免啟動磨損。
3. 系統清潔度NAS 10，首次換油 500 小時，后續 2000–3000 小時換油。
4. 聯軸器同軸度≤0.05 mm，防軸承受力不均損壞。
5. 壓力調節：順時針調小、逆時針調大；流量調節反之。
