EGB-G06-B/1/2/3-11 不二越NACHI比例閥 EGB-G03-B/1/2/3-11











NACHI不二越PZ油泵:
PZ-2A-35-E1A-11,PZ-2A-35-E2A-11,PZ-2A-35-E3A-11,PZ-2A-45-E1A-11,PZ-2A-45-E2A-11,PZ-2A-45-E3A-11,PZ-2B-3.5-35E1A-11,PZ-2B-5-35E2A-11,PZ-2B-6.5-35E3A-11,PZ-2B-8-45E1A-11,PZ-2B-8-45E2A-11,PZ-3B-10-70E1A-11,PZ-3B-13-70E2A-11,PZ-3B-16-70E3A-11,PZ-4B-20-100E1A-11,PZ-4B-25-100E2A-11,PZ-4B-32-100E3A-11,PZ-5B-40-130E1A-11,PZ-5B-50-130E2A-11,PZ-5B-64-130E3A-11,PZ-6B-100-180E2A-20,PZ-6B-100-220E2A-20,PZ-6B-125-180E3A-20,PZ-6B-125-220E3A-20,PZ-6B-80-180E1A-20,PZ-6B-80-220E1A-20
NACHI不二越PZS油泵:
PZS-3A-180-N3-10,PZS-3A-100-N3-10,PZS-3A-100-N4-10,PZS-3A-130-N3-10,PZS-3A-130-N4-10,PZS-3A-180-N4-10,PZS-3A-220-N3-10,PZS-3A-220-N4-10,PZS-3A-70-N3-10,PZS-3A-70-N4-10,PZS-3B-100-N3-10,PZS-3B-100-N4-10,PZS-3B-130-N3-10,PZS-3B-130-N4-10,PZS-3B-180-N3-10,PZS-3B-180-N4-10,PZS-3B-220-N3-10,PZS-3B-220-N4-10,PZS-3B-70N1-10,PZS-3B-70N3-10,PZS-3B-70-N3-10,PZS-3B-70N4-10,PZS-3B-70-N4-10,PZS-4A-100N1-10,PZS-4A-100-N3-10,PZS-4A-100-N4-10,PZS-4A-130-N3-10,PZS-4A-130-N4-10,PZS-4A-180-N3-10,PZS-4A-180-N4-10,PZS-4A-220-N3-10,PZS-4A-220-N4-10,PZS-4A-70-N3-10,PZS-4A-70-N4-10,PZS-4B-100N1-10,PZS-4B-100N3-10,PZS-4B-100-N3-10,PZS-4B-100N4-10,PZS-4B-100-N4-10,PZS-4B-130-N3-10,PZS-4B-130-N4-10,PZS-4B-180-N3-10,PZS-4B-180-N4-10,PZS-4B-220-N3-10,PZS-4B-220-N4-10,PZS-4B-70-N3-10,PZS-4B-70-N4-10,PZS-5A-100-N3-10,PZS-5A-100-N4-10,PZS-5A-130-N3-10,PZS-5A-130-N4-10,PZS-5A-180-N3-10,PZS-5A-180-N4-10,PZS-5A-220-N3-10,PZS-5A-220-N4-10,PZS-5A-70-N3-10,PZS-5A-70-N4-10,PZS-5B-100-N3-10,PZS-5B-100-N4-10,PZS-5B-130N1-10,PZS-5B-130N3-10,PZS-5B-130-N3-10,PZS-5B-130N4-10,PZS-5B-130-N4-10,PZS-5B-180-N3-10,PZS-5B-180-N4-10,PZS-5B-220-N3-10,PZS-5B-220-N4-10,PZS-5B-70-N3-10,PZS-5B-70-N4-10,PZS-6A-100-N3-10,PZS-6A-100-N4-10,PZS-6A-130-N3-10,PZS-6A-130-N4-10,PZS-6A-180N3-10,PZS-6A-180-N3-10,PZS-6A-180N4-10,PZS-6A-180-N4-10,PZS-6A-220N3-10,PZS-6A-220-N3-10,PZS-6A-220-N4-10,PZS-6A-70-N3-10,PZS-6A-70-N4-10,PZS-6B-100-N3-10,PZS-6B-100-N4-10,PZS-6B-130-N3-10,PZS-6B-130-N4-10,PZS-6B-180N1-10,PZS-6B-180N3-10,PZS-6B-180-N3-10,PZS-6B-180N4-10,PZS-6B-180-N4-10,PZS-6B-220N1-10,PZS-6B-220N3-10,PZS-6B-220-N3-10,PZS-6B-220N4-10,PZS-6B-220-N4-10,PZS-6B-70-N3-10,PZS-6B-70-N4-10,,
NACHI不二越VDS葉片泵:
VDS-0B-1A2,VDS-0B-2A2-U-1730K,VDS-0B-1A3-U-1249K,VDS-0B-1A3-NU-1731K,VDS-0B-1A3-E11,VDS-0B-1A2-U-1249L,VDS-0B-1A2-E11,VDS-0B-1A1-E11,VDS-0B-1A3-U-10,VDS-OB-A2-10,VDS-OB-A1-10,VDS-0B-1A-111,VDS-OB-1A1-10,VDS-0B-1A21A3,VDS-0B-1A1-U-10,VDS-0B-1A2-10,VDS-OB-1A2-10,VDS-OB-1A3-10,VDS-0B-1AZ-U1249C,VDS-OA-1A2-10,VDS-0A-1A1-10,VDS-0B-1A1-10,VDS-0A-1A2-10,VDS-0A-1A3-10,VDS-1B-2A3-U-20,VDS-OA-1A3-10,VDS-0B-1A2-U1249C,VDS-OA-1A1-10,VDS-OB-1A3-U-10,VDS-0B-1A3-10,VDS-0B-1A2-U-10
不二越VDR葉片泵:
VDR-1A-1A1-13,VDR-1A-1A2-13,VDR-1A-1A3-13,VDR-2A-1A1-13,VDR-2A-1A2-13,VDR-2A-1A3-13,VDR-1B-1A1-13,VDR-1B-1A2-13,VDR-1B-1A3-13,VDR-2B-1A1-13,VDR-2B-1A2-13,VDR-2B-1A3-13,VDR-11A-1A1-1A1-13,VDR-11A-1A1-1A2-13,VDR-11A-1A1-1A3-13,VDR-11A-1A2-1A2-13,VDR-11A-1A3-1A3-13,VDR-11B-1A1-1A1-13,VDR-11B-1A1-1A2-13,VDR-11B-1A1-1A3-13,VDR-11B-1A2-1A2-13,VDR-11B-1A3-1A3-13,VDR-1A-1A2-22,VDR-1A-1A3-22,VDR-1A-1A4-22,VDR-1A-1A5-22,VDR-1A-2A2-22,VDR-1A-2A3-22,VDR-1B-1A2-22,VDR-1B-1A3-22,VDR-1B-1A4-22,VDR-1B-1A5-22,VDR-1B-2A2-22,VDR-1B-2A3-22,VDR-11A-1A2-1A2-22,VDR-11A-1A2-1A3-22,VDR-11A-1A3-1A3-22,VDR-11A-2A2-2A2-22,VDR-11A-2A2-2A3-22,VDR-11A-2A3-2A3-22,VDR-11B-1A2-1A2-22,VDR-11B-1A2-1A3-22,VDR-11B-1A3-1A3-22,VDR-11B-2A2-2A2-22,VDR-11B-2A2-2A3-22,VDR-11B-2A3-2A3-22,VDR-1A-1A2-E22,VDR-1A-1A3-E22,VDR-1A-1A3-Q11,VDR-1A-1A4-E22,VDR-1A-1A5-E22,VDR-1A-2A3-E22,VDR-1B-1A2-E22,VDR-1B-1A2-U-13,VDR-1B-1A2-U-22,VDR-1B-1A3-U-13,VDR-1B-1A3-U-22,VDR-1B-1A4-E22,VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-2A3-20,VDC-11A-2A3-2A3-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-2A3-20,VDC-11B-2A3-2A3-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-2A3-20,VDC-12A-1A5-2A3-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-2A3-20,VDC-12A-2A3-2A3-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-2A3-20,VDC-12B-1A5-2A3-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-2A3-20,VDC-12B-2A3-2A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A5-20,VDC-13A-1A5-1A5-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A5-20,VDC-13A-2A3-1A5-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A5-20,VDC-13B-1A5-1A5-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A5-20,VDC-13B-2A3-1A5-20,VDC-1A-1A2-20,VDC-1A-1A2-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-E20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-E20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-E20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-E20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-E35,VDC-1B-1A2-U-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-E35,VDC-1B-1A3-U-20,VDC-1B-1A4-20,VDC-1B-1A4-20,VDC-1B-1A4-E35,VDC-1B-1A4-P-E35,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-E35,VDC-1B-1A5-P-E35,VDC-1B-2A2-20,VDC-1B-2A2-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-E35,VDC-1B-2A3-U-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-2A3-20,VDC-22A-2A3-2A3-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-2A3-20,VDC-22B-2A3-2A3-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-E20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-E20,VDC-2A-2A2-20,VDC-2A-2A2-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-E20,VDC-2B-1A2-20,VDC-2B-1A2-20,VDC-2B-1A3-20,VDC-2B-1A3-20,VDC-2B-1A3-E35,VDC-2B-1A4-20,VDC-2B-1A4-20,VDC-2B-1A4-E35,VDC-2B-1A5-20,VDC-2B-1A5-20,VDC-2B-1A5-E20,VDC-2B-1A5-E35,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A3-20,VDC-2B-2A3-20,VDC-2B-2A3-E35,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A5-20,VDC-3A-1A5-20,VDC-3B-1A2-20,VDC-3B-1A2-20,VDC-3B-1A3-20,VDC-3B-1A3-20,VDC-3B-1A4-2,VDC-3B-1A4-20,VDC-3B-1A5-20,VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號:
UVN-1A-0A2-07-4-11,UVN-1A-0A2-07A-4-11,UVN-1A-0A2-07-46141D,UVN-1A-0A2-07E-4M-11,UVN-1A-0A3-07A-4-11,UVN-1A-0A3-07-4-11,UVN-1A-0A3-07E-4M-11,UVN-1A-0A3-15E-4M-11,UVN-1A-0A4-15-4-11,UVN-1A-0A4-15E-4M-11,UVN-1A-0A415Q296063B,UVN-1A-1A2-07A-4-11,UVN-1A-1A2-07A46066B,UVN-1A-1A2-15-4-11,UVN-1A-1A2-15A-4-11,UVN-1A-1A2-15E-4M-11,UVN-1A-1A2-22-4-11,UVN-1A-1A2-22E-4M-11,UVN-1A-1A3-15-4-11,UVN-1A-1A3-15A-4-11,UVN-1A-1A3-15E-4M-11,UVN-1A-1A3-22-4-11,UVN-1A-1A3-22E-4F11,UVN-1A-1A3-22E-4M-11,UVN-1A-1A4-15-4-11,UVN-1A-1A4-15E-4M-11,UVN-1A-1A4-22-4-11,UVN-1A-1A4-22A-4-11,UVN-1A-1A4-22-46062B,UVN-1A-1A4-22E-4G-11,UVN-1A-1A4-22E-4M-11,UVN-1A-2A4-22S46162C,UVN-1A-2A4-37A-4-20,UVN-1A0A407AQ146063B,UVN-1A1A215E4ME6161C,UVN-1A1A215E4NE6168A,UVN-1A1A3154Q016063C,UVN-1A1A3154Q176063B,UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號:
IPH-22B-3.5-6.5-11,IPH-22B-3.5-8-11,IPH-22B-5-5-11,IPH-22B-5-6.5-11,IPH-22B-5-8-11,IPH-22B-6.5-6.5-11,IPH-22B-6.5-8-11,IPH-23B-3.5-10-11,IPH-23B-3.5-13-11,IPH-23B-3.5-16-11,IPH-23B-5-10-11,IPH-23B-5-13-11,IPH-23B-5-16-11,IPH-23B-6.5-10-11,IPH-23B-6.5-13-11,IPH-23B-6.5-16-11,IPH-23B-8-10-11,IPH-23B-8-13-11,IPH-23B-8-16-11,IPH-2A(B)-3.5-11,IPH-2A(B)-5-11,IPH-2A(B)-6.5-11,IPH-2A(B)-8-11,IPH-2A-3.5-11,IPH-2A-5-11,IPH-2A-6.5-11,IPH-2A-8-11,IPH-2B-3.5-11,IPH-2B-5-11,IPH-2B-6.5-11,IPH-2B-8-11,IPH-3A(B)-10-20,IPH-3A(B)-13-20,IPH-3A(B)-16-20,IPH-3A-10-20,IPH-3A-13-20,IPH-3A-16-20,IPH-3B-10-20,IPH-3B-13-20,IPH-3B-16-20,IPH-4A(B)-20-20,IPH-4A(B)-25-20,IPH-4A(B)-32-20,IPH-4A-20-20,IPH-4A-25-20,IPH-4A-32-20,IPH-4B-20-20,IPH-4B-25-20,IPH-4B-32-20,IPH-55B-40-40-11,IPH-55B-40-50-11,IPH-55B-40-64-11,IPH-55B-50-50-11,IPH-55B-50-64-11,IPH-55B-64-64-11,IPH-56B-40-100-11,IPH-56B-40-125-11,IPH-56B-40-80-11,IPH-56B-50-100-11,IPH-56B-50-125-11,IPH-56B-50-80-11,IPH-56B-64-100-11,IPH-56B-64-125-11,IPH-56B-64-80-11,IPH-5A(B)-40-21(11),IPH-5A(B)-50-21(11),IPH-5A(B)-64-21(11),IPH-5A-40-11,IPH-5A-40-21,IPH-5A-50-21,IPH-5A-64-11,IPH-5A-64-21,IPH-5B-40-11,IPH-5B-40-21,IPH-5B-50-11,IPH-5B-50-21,IPH-5B-64-11,IPH-5B-64-21,IPH-66B-100-100-11,IPH-66B-100-125-11,IPH-66B-125-125-11,IPH-66B-80-100-11,IPH-66B-80-125-11,IPH-6A(B)-100-21(11),IPH-6A(B)-125-21(11),IPH-6A(B)-80-21(11),IPH-6A-100-11,IPH-6A-100-21,IPH-6A-125-21,IPH-6A-80-21,IPH-6B-100-21,IPH-6B-125-21,IPH-6B-80-21,IPH-8-8-11

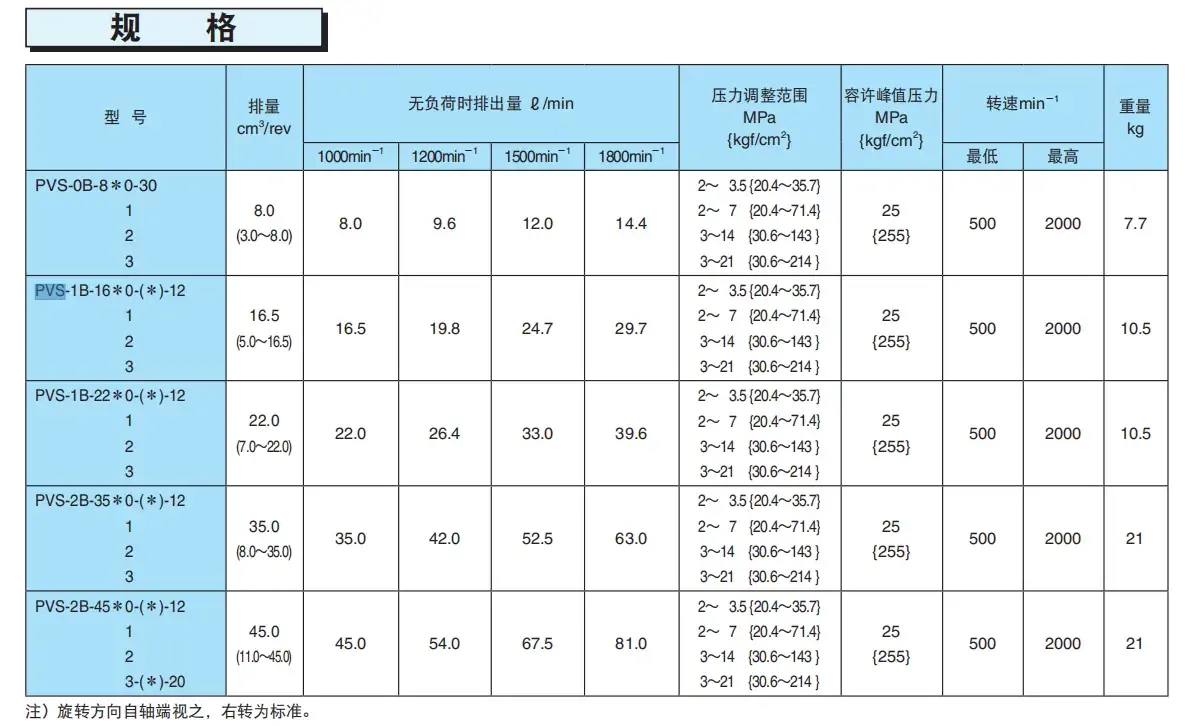

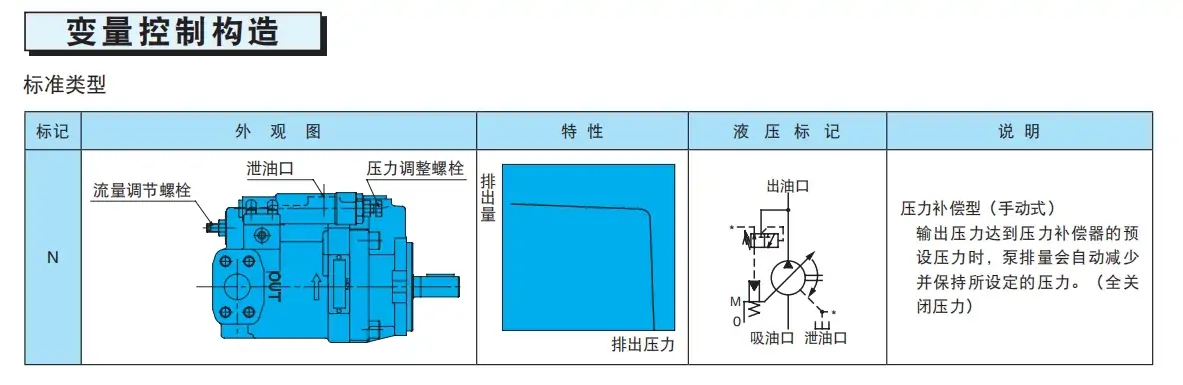

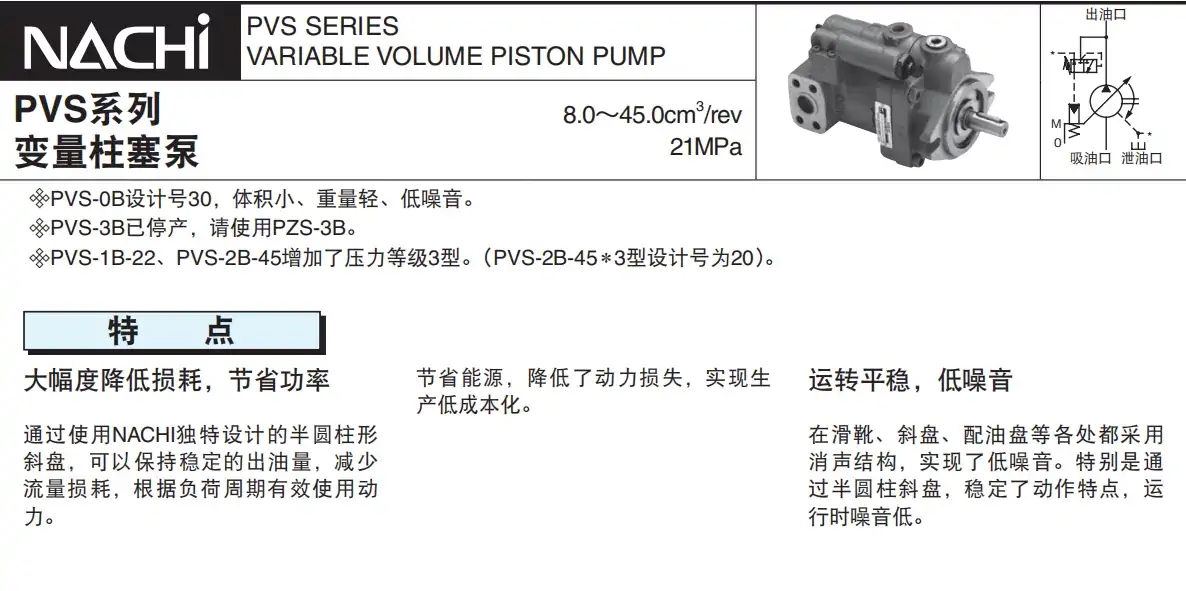

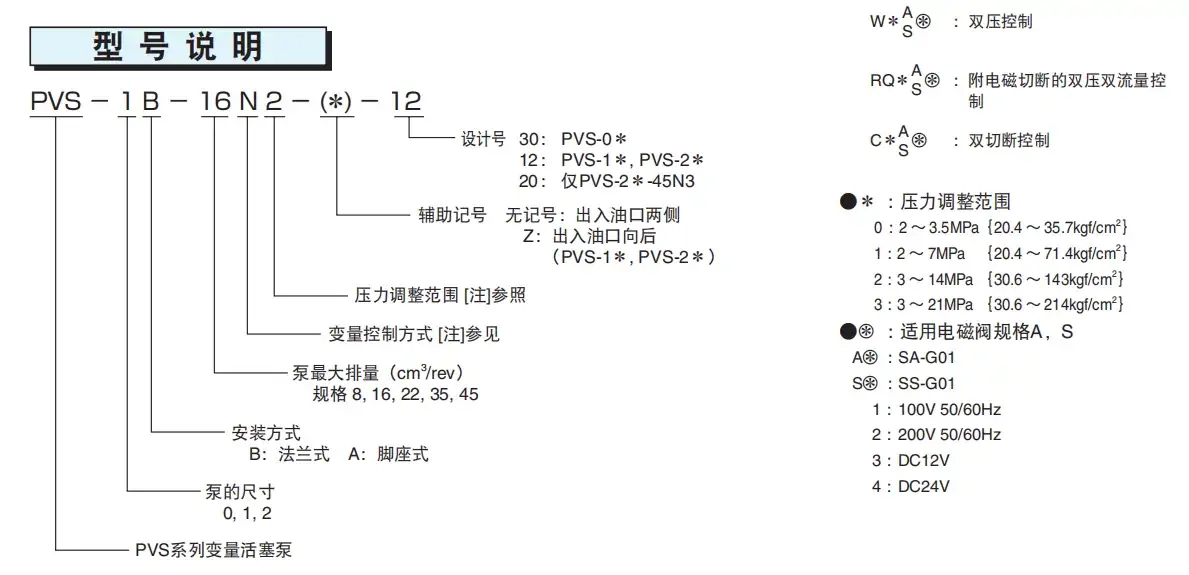

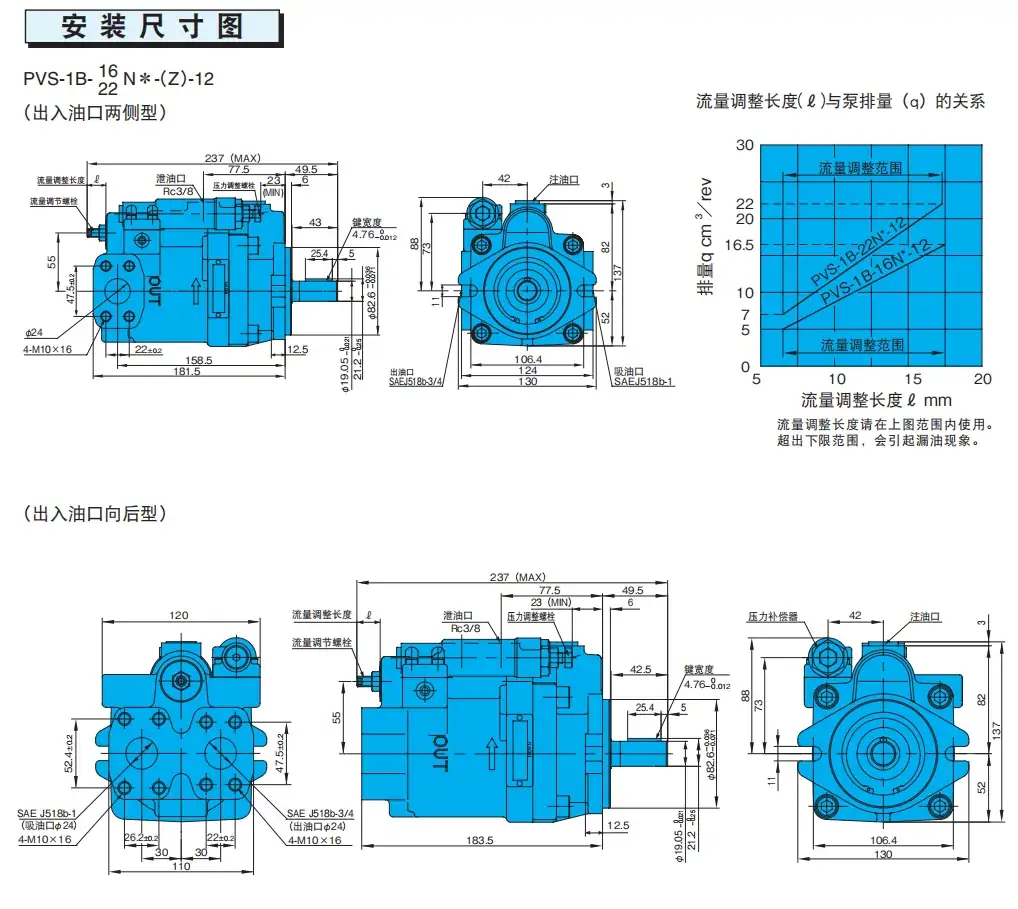

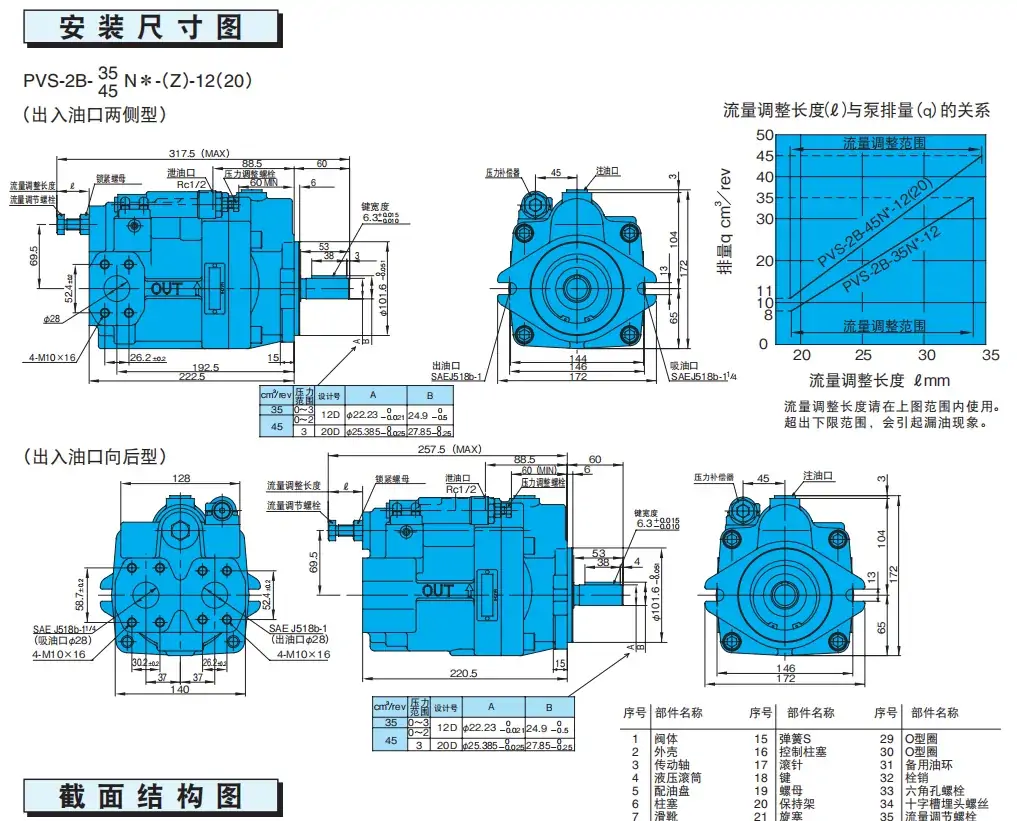

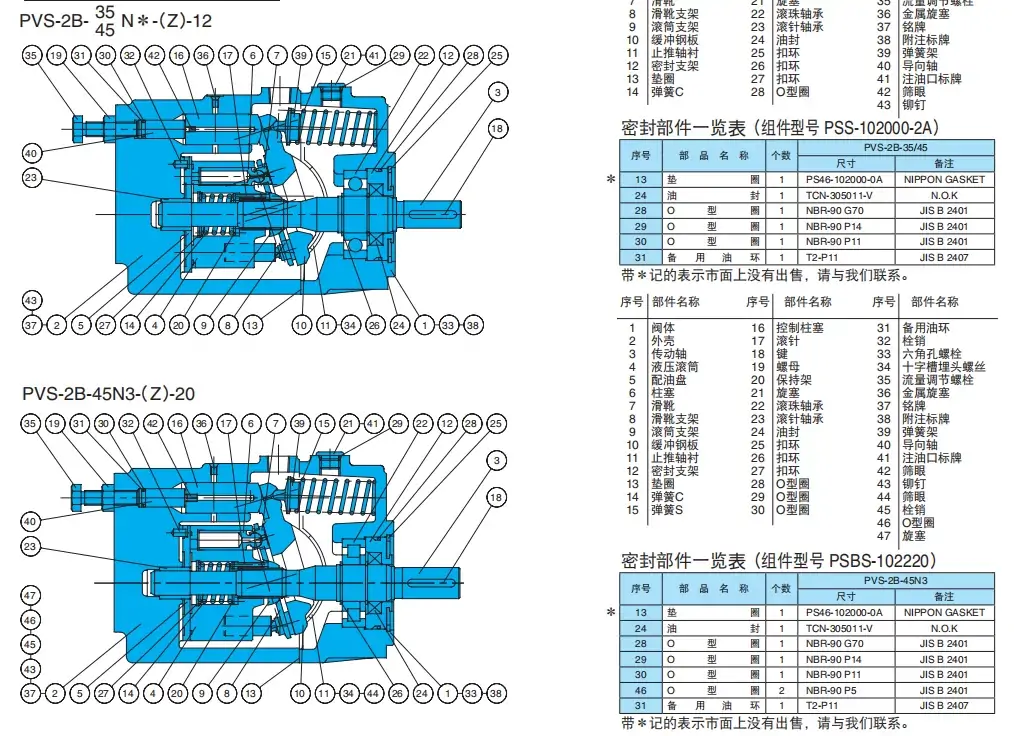

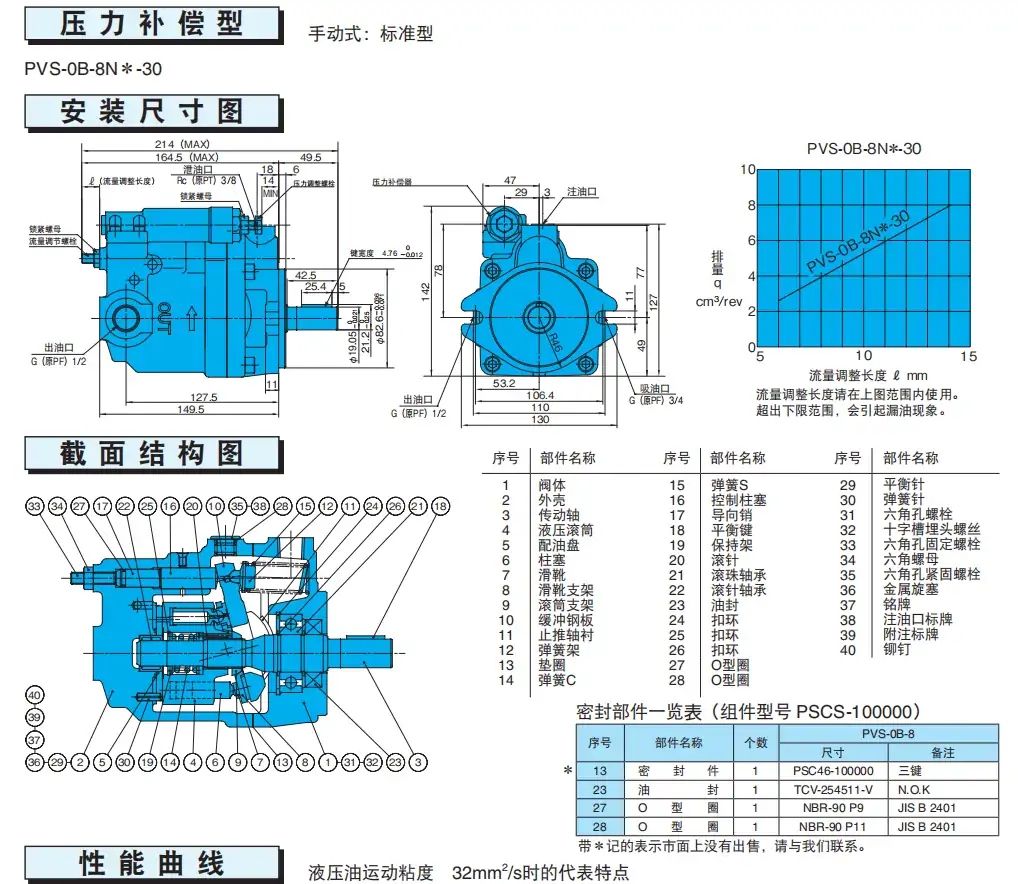

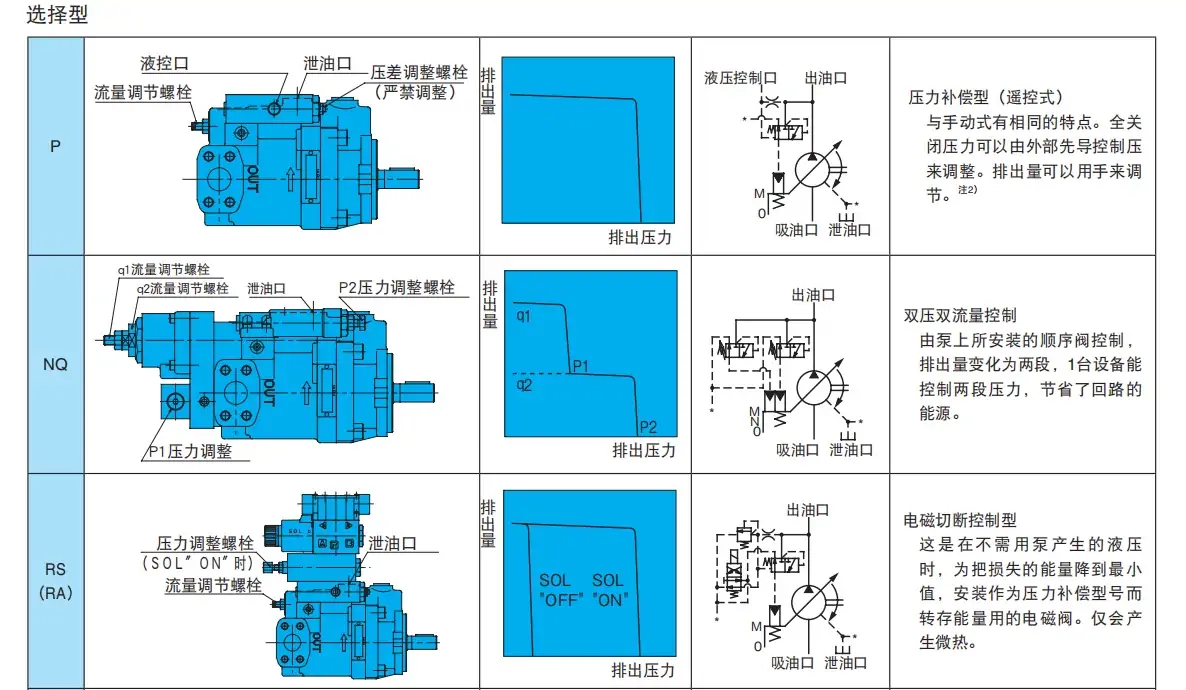

不二越PVS系列柱塞泵型號:
PVS-0B-8N0-30,PVS-0B-8N1-30,PVS-0B-8N2-30,PVS-0B-8N3-30,PVS-0B-8P3-30,PVS-1A-16N1-12,PVS-1B-16N0-12,PVS-1B-16N1-12,PVS-1B-16N1-Z-12,PVS-1B-16N2-12,PVS-1B-16N2-Z-12,PVS-1B-16N3-Z-12,PVS-1B-22N0-12,PVS-1B-22N1-12,PVS-1B-16N3-12,PVS-1B-22N2-12,PVS-1B-22N3-12,PVS-2B-35N0-12,PVS-2B-35N1-12,PVS-2B-35N2-12,PVS-2B-35N3-12,PVS-2B-45N0-12,PVS-2B-45N1-12,PVS-2B-45N2-12,PVS-2B-45N3-20
EGB-G06-B 是電液比例溢流減壓閥(復合閥),屬中高壓、中流量、板式安裝,用于液壓系統壓力比例無級控制,兼具溢流(高壓側穩壓)與減壓(低壓側限壓)雙功能。
一、型號釋義(通用編碼)
- EGB:系列代號(電液比例溢流 + 減壓復合閥)
- G06:規格(安裝面 CETOP-5 / ISO 4401-05,通徑 G3/4")
- B:壓力等級(0.3–2.5 MPa 低壓控制區間)
二、核心技術參數
| 參數項 | 規格值 | 說明 |
| 結構類型 | 先導式比例溢流 + 減壓復合閥 | 比例先導 + 主閥雙級控制 |
| 安裝方式 | 板式(CETOP-5) | 6 孔標準安裝,獨立 T 泄油口 |
| 通徑 / 接口 | G3/4" | 適配流量≤200 L/min |
| 最高壓力 | 25 MPa(P 口) | 低壓側(OUT)≤2.5 MPa |
| 壓力范圍 | B 級:0.3–2.5 MPa | 與輸入電流成線性比例 |
| 額定流量 | 100 L/min(ΔP=0.5MPa) | 主閥大流量,壓力損失小 |
| 比例線圈 | DC24V,額定電流 800mA | 線圈電阻 20Ω(20℃),帶顫振 |
| 控制精度 | 滯回≤3%,重復精度≤0.5% | 需配專用比例放大器 |
| 介質 | 抗磨液壓油,粘度 15–300 mm2/s | 溫度 - 20~70℃,NAS 7 級以上 |
| 響應時間 | ≤50 ms(電信號→壓力穩定) | 高頻響應,適合閉環控制 |
| 重量 | ≈7.8 kg | 緊湊型,中大型系統適配 |
三、工作原理(溢流 + 減壓復合)
- 高壓側(P→T):比例溢流功能比例電磁鐵輸入電流越大,先導閥開啟壓力越高,主閥溢流壓力同步升高。限制系統最高壓力,過載溢流保護,穩壓精度高。
- 低壓側(P→OUT):比例減壓功能主閥內部減壓節流,OUT 口壓力隨輸入電流0.3–2.5 MPa線性可調。出口壓力穩定,不受進口壓力波動影響(二次壓力穩定)。
- 獨立泄油(T 口)先導閥泄油單獨回油箱,禁止與回油管路串聯,避免背壓影響控制精度。
四、性能特點
- 雙功能合一:一套閥同時實現高壓溢流穩壓 + 低壓比例減壓,節省安裝空間與成本。
- 線性度高:壓力與電流成嚴格線性,滯回≤3%,適合精密壓力控制。
- 低噪低功耗:濕式比例電磁鐵,噪聲<65 dB,功耗≤20W,發熱小。
- 高壓大流量:25 MPa 耐壓、100 L/min 流量,適配中大型液壓系統。
- 手動應急調節:先導閥帶手動調壓螺釘,斷電時可手動設定最高壓力,保障安全。
五、典型應用
- 注塑機:鎖模低壓預緊、射膠比例保壓、頂針壓力無級調節。
- 油壓機 / 壓鑄機:高壓系統穩壓 + 低壓夾緊 / 頂出壓力精準控制。
- 工程機械:液壓先導系統比例減壓、高壓回路過載保護。
- 自動化設備:需壓力無級可調 + 穩壓 + 過載保護的雙壓力回路。
六、選型與匹配要點
- 壓力:P 口長期≤21 MPa,峰值≤25 MPa;OUT 口≤2.5 MPa(B 級)。
- 流量:≤100 L/min,超流量會導致發熱、噪聲增大、穩壓精度下降。
- 電氣:必須配專用比例放大器(DC24V,0–800mA 輸出),帶顫振信號減小滯回。
- 安裝:水平安裝,T 口獨立回油箱,背壓≤0.5 MPa。
- 介質:油液清潔度 NAS 7 級以上,防止雜質卡滯先導閥芯。
本文由蘇州逐利機電整理發布,如需轉載請瀏覽來源及出處,原文地址:http://www.tienwine.cc/yyyb/852.html
