HYTEK油泵VPV1-20-70-10葉片泵 PVL2-65-F-1R-U-10臺灣海特克油泵
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027
HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

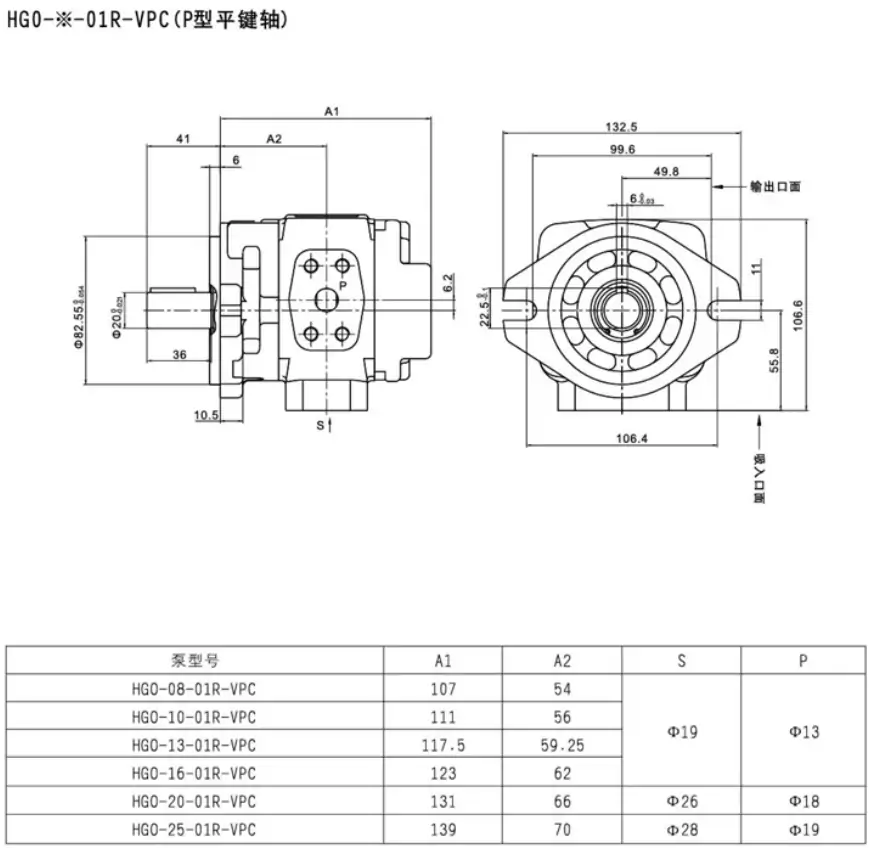

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

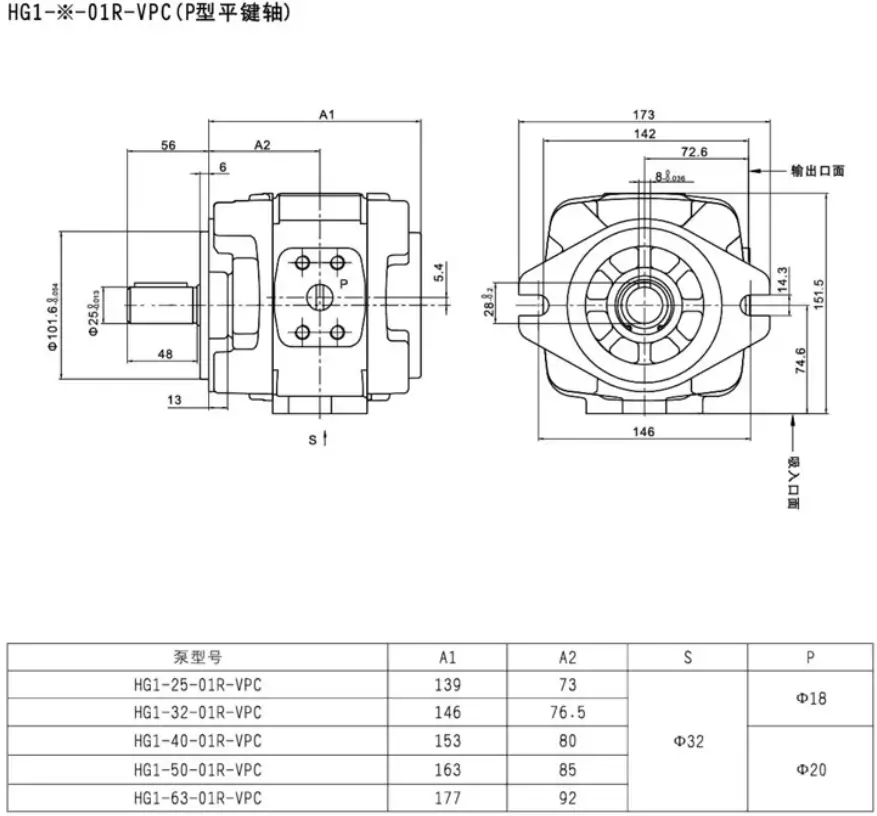

HG1系列：
HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

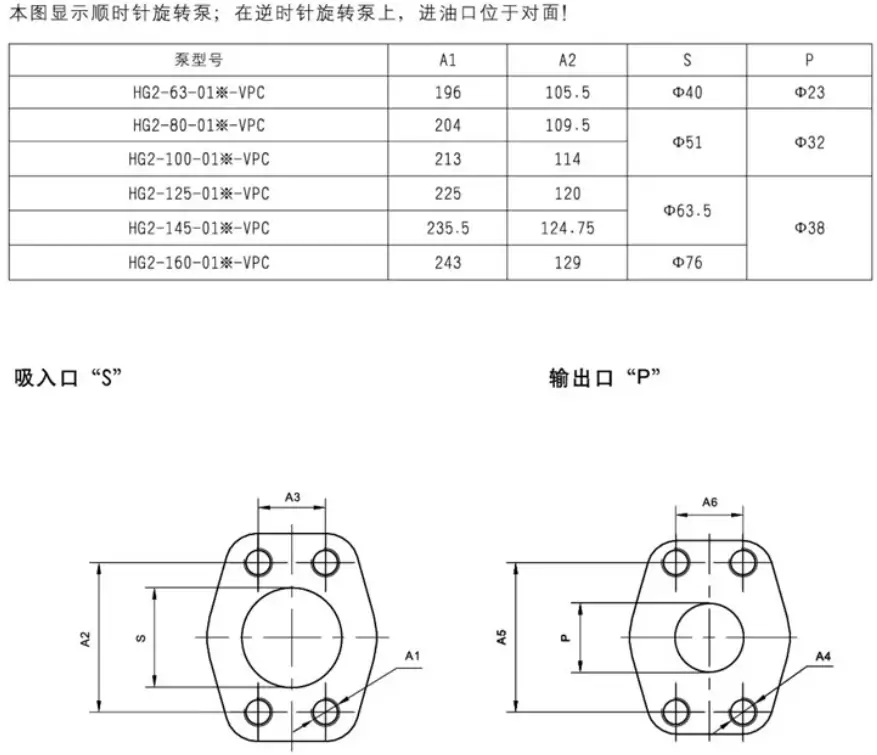

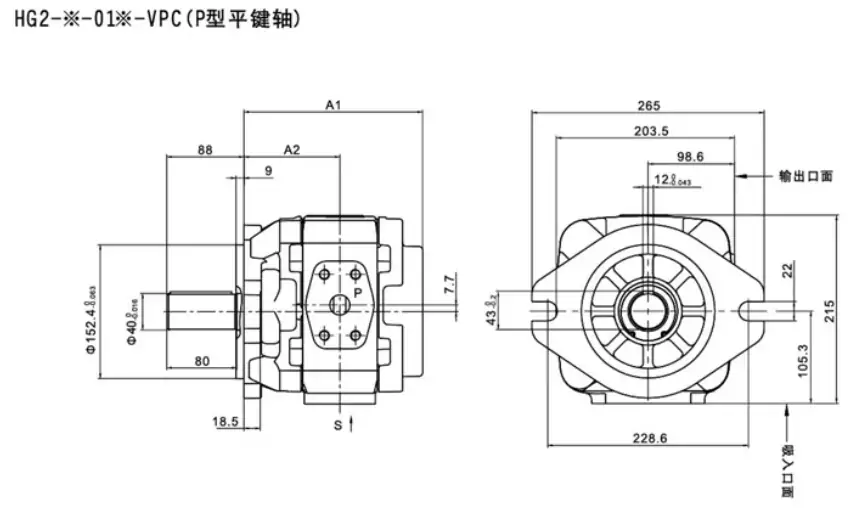

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

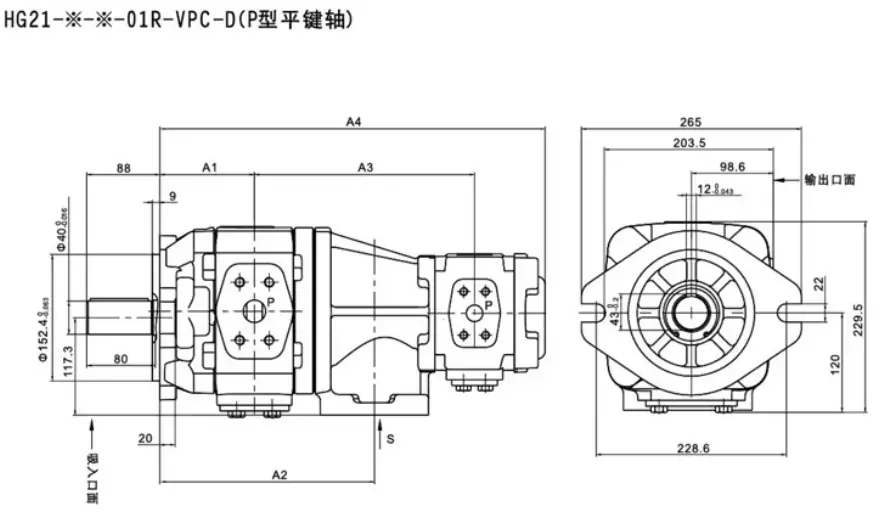

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
VPV1-20 為限壓式變量葉片泵，屬于低壓節能型動力元件，靠負載壓力自動調節流量，適合機床、輕工機械、液壓站等低壓、變流量、保壓系統。
一、型號釋義
以典型型號 VPV1-20-55-10 為例：
- VPV1：系列代號，單級變量葉片泵（1 為小排量系列）
- 20：理論排量 20 mL/rev（1800 rpm 時最大流量約 36 L/min）
- 55：壓力等級代碼（55 = 3.0\5.5 MPa；20=0.8\2.0 MPa；70=5.0~7.0 MPa）
- 10：設計 / 接口代碼（油口規格、密封形式等）
二、核心技術參數（標準型）
| 參數 | 數值 | 備注 |
| 結構形式 | 單級、內反饋限壓式變量葉片泵 | 自動流量調節 |
| 理論排量 | 20 mL/rev | 固定排量規格 |
| 最大流量 | 36 L/min @1800 rpm | 空載低壓時 |
| 壓力調節范圍 | 20 級：0.8~2.0 MPa 35 級：1.5~3.5 MPa 55 級：3.0~5.5 MPa 70 級：5.0~7.0 MPa | 出廠預設，現場可調 |
| 最高使用壓力 | 7.0 MPa（70 bar） | 連續工作≤6.3 MPa |
| 轉速范圍 | 800~1800 rpm | 推薦 1200~1800 rpm |
| 驅動功率 | 1.5 kW @1500 rpm、5.5 MPa | 參考值 |
| 工作油溫 | -10℃ ~ +60℃ | 推薦 40~50℃ |
| 適用介質 | ISO VG 32/46 抗磨液壓油 | 粘度 20~50 cSt |
| 油口規格 | 吸油口 G1"，出油口 G1/2" | 標準設計 |
| 旋轉方向 | 順時針（軸端視） | 逆時針可定制 |
| 安裝方式 | 法蘭安裝（2 孔） | 腳座可選 |
| 重量 | 約 12 kg | 不含聯軸器 |
三、結構與工作原理
1. 主要結構
- 泵體：鑄鐵，集成吸 / 排油腔與泄油口
- 轉子 - 葉片 - 定子：轉子開槽，葉片可徑向滑動；定子為偏心圓弧，偏心量決定排量
- 配流盤：雙側液壓平衡，減少泄漏與磨損
- 壓力調節機構：彈簧 + 反饋柱塞，感知出口壓力并自動改變定子偏心
- 流量限位螺釘：限制最大偏心，防止過載
2. 工作原理（限壓變量）
- 低壓大流量：系統壓力低于彈簧設定值 → 定子偏心最大 → 全排量輸出，快速進給
- 中壓變量：壓力接近設定值 → 反饋柱塞壓縮彈簧 → 偏心減小 → 流量降低，功率自動匹配
- 高壓保壓：壓力達到設定值 → 偏心近零 → 僅補漏流量，節能、低發熱
四、性能特點
- ? 節能顯著：高壓保壓時流量近乎為零，功耗低
- ? 低噪聲：平衡配流 + 優化定子曲線，噪聲≤65 dB (A)
- ? 自動過載保護：壓力超調自動減流量，無需溢流閥長期溢流
- ? 結構緊湊：2 孔法蘭，安裝空間小
- ? 維護簡單：無復雜控制，僅需定期換油、清潔濾芯
五、選型要點
- 壓力匹配：系統最高壓力 ≤ 泵壓力等級（如 55 級≤5.5 MPa）
- 流量計算：Q = q × n ÷ 1000（q=20 mL/rev，n = 轉速 rpm）例：1500 rpm → Q=30 L/min
- 轉速范圍：避免低于 800 rpm（吸空風險）或高于 1800 rpm（磨損加?。?/li>
- 油液清潔度：過濾精度 ≤ 40 μm，油液污染度 ≤ NAS 8 級
- 泄油處理：泵體泄油口需單獨接回油箱，不可與吸油口連通
六、常見故障與排除
| 故障 | 原因 | 對策 |
| 流量不足 | 轉速低、吸油漏氣、濾芯堵、定子磨損 | 提速、緊管路、換濾芯、修泵芯 |
| 壓力上不去 | 調壓彈簧弱、反饋柱塞卡滯、內泄大 | 換彈簧、清洗、修配流盤 / 定子 |
| 噪聲大 | 吸空、葉片卡滯、油液臟、安裝不同心 | 查吸油、清葉片、換油、校正同軸度 |
| 溫升過高 | 高壓溢流、過載、油液粘度低、散熱差 | 降壓力 / 流量、換高粘度油、加強散熱 |
七、典型應用
- 機床：車床、銑床、磨床的進給與夾緊系統
- 輕工：注塑機（小型）、壓力機、皮革機械
- 液壓站：低壓、變流量、需保壓的通用系統
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyyb/806.html
