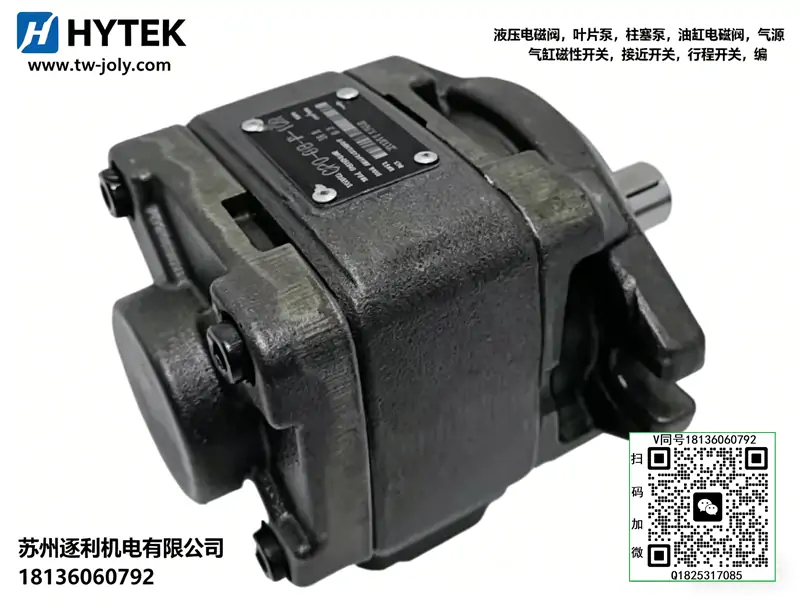

海特克HYTEK油泵PVL12-10-65-F-1R-RU-10 PVL23-65-94-F-1R-LL-10
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027
HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

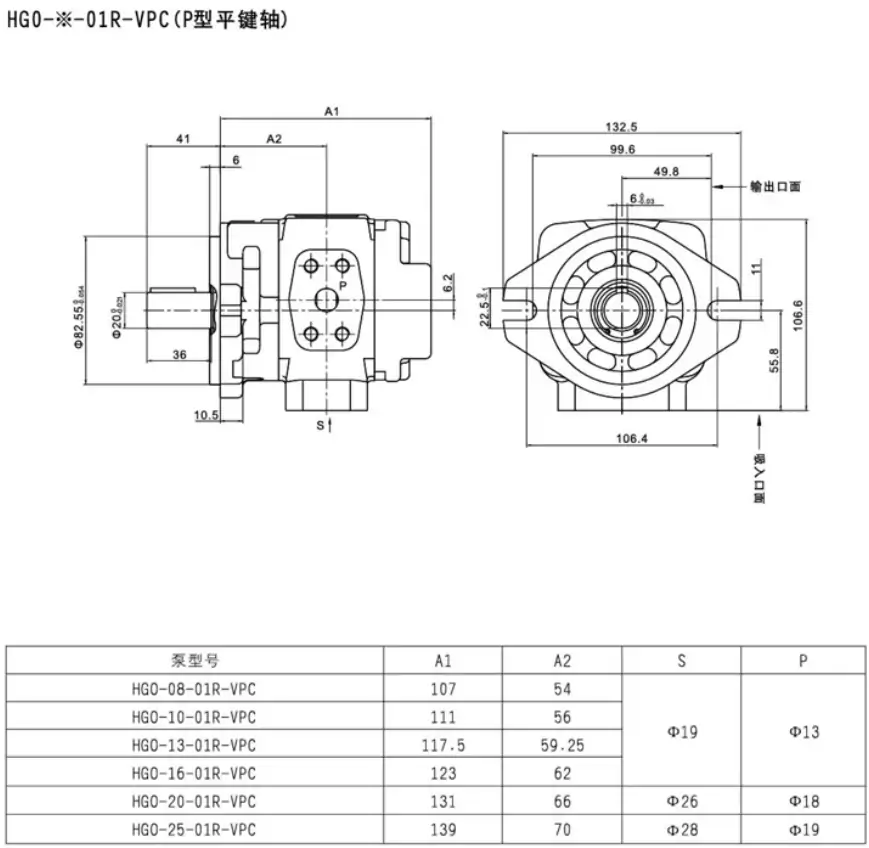

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

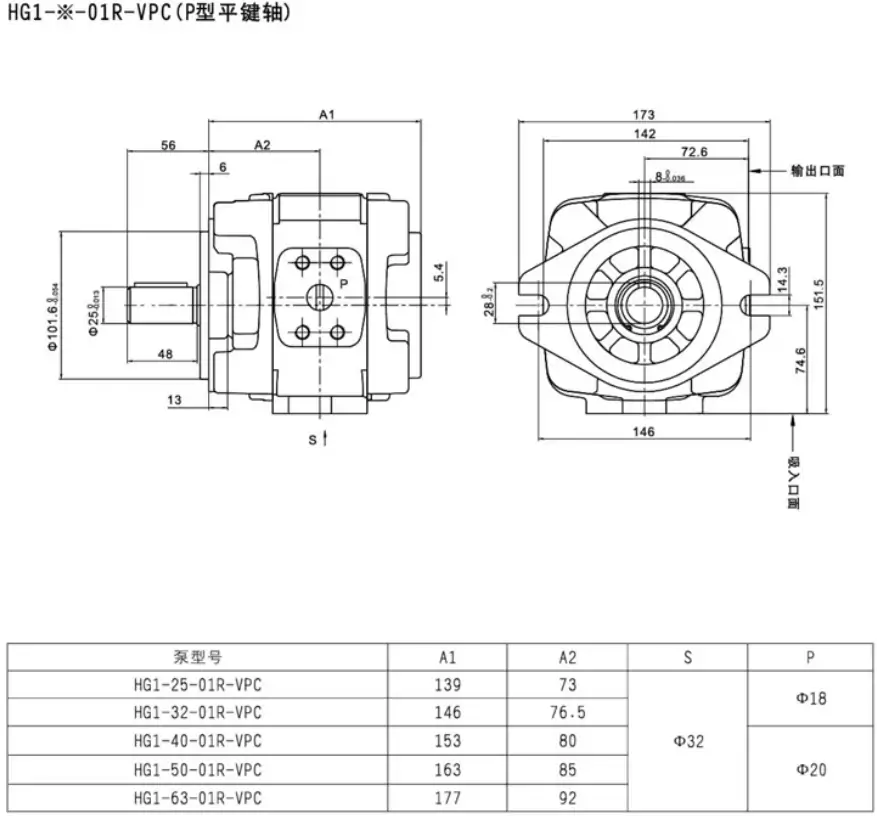

HG1系列：
HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

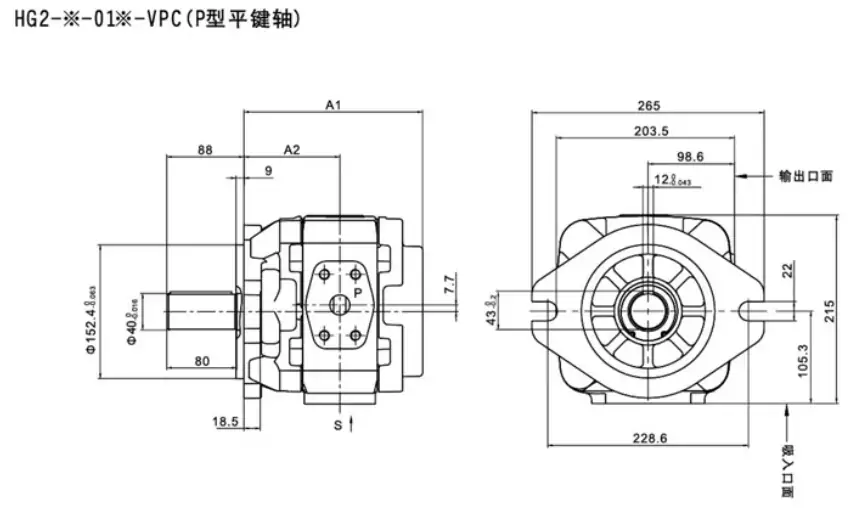

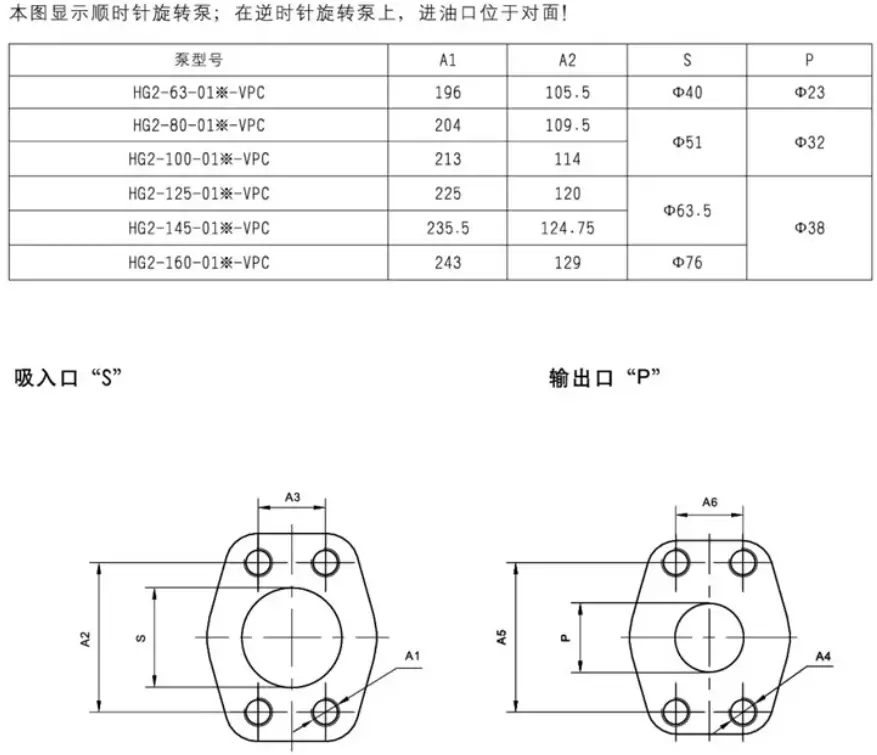

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

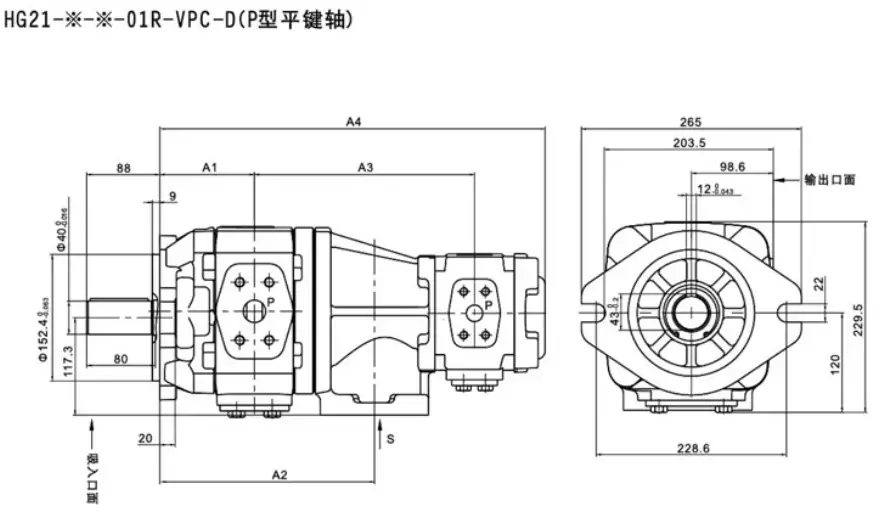

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
型號釋義
PVL12-10：PV= 葉片泵；L= 低噪聲；12=雙聯泵組合（前級 PVL1、后級 PVL2）；10= 前級單泵排量10 mL/rev（后級排量需另行標注，如 10+10、10+16 等）。
核心技術參數
| 參數項 | 規格值 | 說明 |
| 結構形式 | 雙聯定量葉片泵 | 同軸驅動，兩級串聯 |
| 排量組合 | 前級 10 mL/rev；后級可選（常見：10/16/23/31 mL/rev） | 總排量 = 兩級之和 |
| 額定壓力 | 16 MPa | 連續工作壓力 |
| 峰值壓力 | 21 MPa | 短時允許 |
| 額定轉速 | 1500 r/min | 最高 1800 r/min |
| 流量范圍 | 總流量 =（前級 + 后級）× 轉速 / 1000 | 例：10+10@1500r/min=30 L/min |
| 工作油溫 | -20℃～+80℃ | 推薦 50℃±10℃ |
| 適用介質 | ISO VG 32/46/68 抗磨液壓油 | 粘度 15～100 cSt |
| 吸油要求 | 進油口絕對壓力≥0.02 MPa；過濾≤40 μm | 避免吸空與氣蝕 |
| 軸伸 | 圓柱形平鍵（標準） | 可選圓標型軸伸 |
| 安裝方式 | 法蘭安裝（F）/ 腳座安裝（L） | 型號后綴標注 |
| 旋轉方向 | 順時針（R）/ 逆時針（L） | 從軸端視方向，型號標注 |
| 油口位置 | 出油口向上（U）/ 向下（D）/ 向左（L）/ 向右（R） | 型號后綴標注 |
結構與工作原理
結構組成
- 泵體：高強度鑄鐵，集成兩級泵芯與油口。
- 轉子 - 定子組件：兩級獨立轉子、定子、葉片與配流盤；圓弧葉片 + 高次方無沖擊過渡曲線，降低應力與脈動。
- 側板：液壓平衡設計，提升容積效率。
- 驅動軸：同軸串聯，前級驅動后級。
- 泵芯組件：插裝式結構，可快速更換。
工作原理
兩級泵同軸串聯，前級吸油增壓后送入后級，再二次增壓輸出；液壓平衡側板減小泄漏，圓弧葉片降低噪聲與磨損，高次方定子曲線提升流量穩定性與壽命。
選型要點
流量與壓力匹配
- 系統總流量 =（前級 + 后級）× 轉速 / 1000，需≤泵總流量。
- 系統最高壓力≤16 MPa，短時不超過 21 MPa。
- 最小工作壓差≥0.5 MPa，保證穩定供油。
安裝與接口
- 優先法蘭安裝（F），腳座安裝（L）需加強支撐。
- 油口按型號標注連接：出油口位置（U/D/L/R）與系統管路一致。
- 軸伸與聯軸器匹配：圓柱形平鍵為標準，圓標型需特殊定制。
環境與維護
- 環境溫度 - 10℃～+50℃，避免振動與粉塵。
- 油液清潔度≤NAS 8 級，吸油口裝 40 μm 過濾器。
- 定期檢查油位、油溫、泄漏，泵芯故障可快速更換組件。
常見故障與排除
| 故障現象 | 可能原因 | 排除方法 |
| 流量不足 | 轉速偏低、吸油漏氣、濾芯堵塞 | 核對轉速、緊固吸油管路、更換濾芯 |
| 噪聲過大 | 葉片磨損、定子曲線損傷、油液污染 | 更換泵芯、清潔油液、檢查安裝同軸度 |
| 壓力波動大 | 配流盤密封不良、葉片卡滯 | 更換泵芯、清洗組件、保證油液清潔 |
| 泄漏嚴重 | 密封老化、螺栓松動 | 更換密封、均勻緊固螺栓 |
| 溫升過高 | 過載、油液粘度不當、散熱不良 | 降低壓力、更換合適粘度油液、加強散熱 |
型號擴展示例
- PVL12-10-10-F-1R-U-10：前級 10 + 后級 10 mL/rev，法蘭安裝，順時針，出油口向上，圓柱形軸伸。
- PVL12-10-23-L-2L-D-10：前級 10 + 后級 23 mL/rev，腳座安裝，逆時針，出油口向下，圓柱形軸伸。
