HYTEK海特克HG0-8/10/13/16/20-01R-VPC內嚙合齒輪泵高壓伺服泵
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027
HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

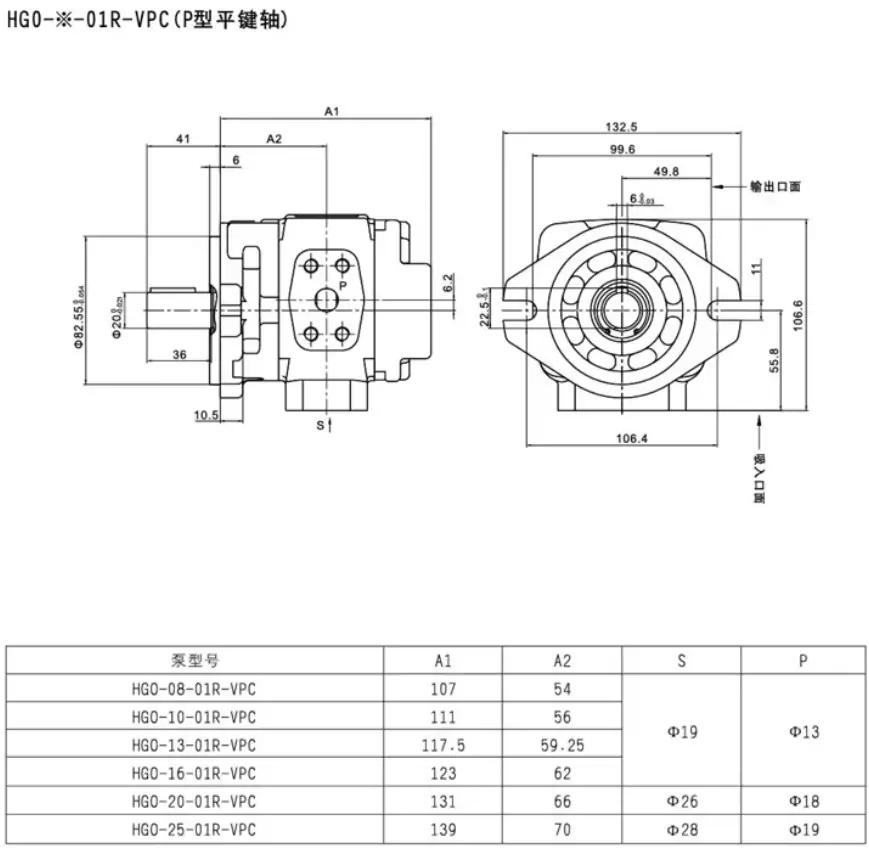

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

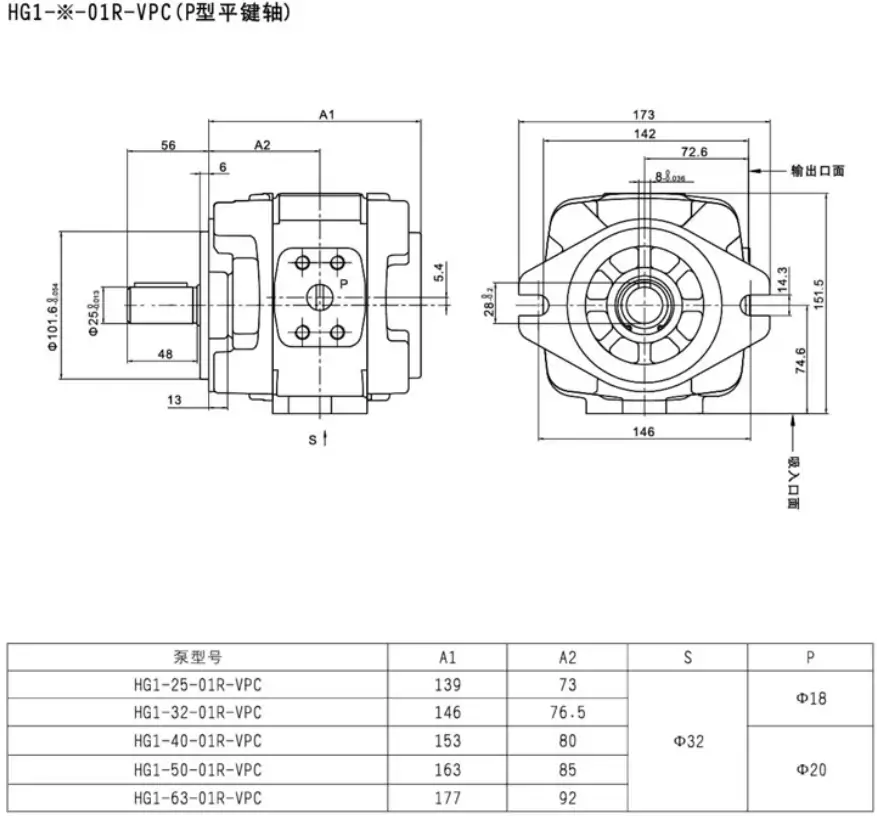

HG1系列：
HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

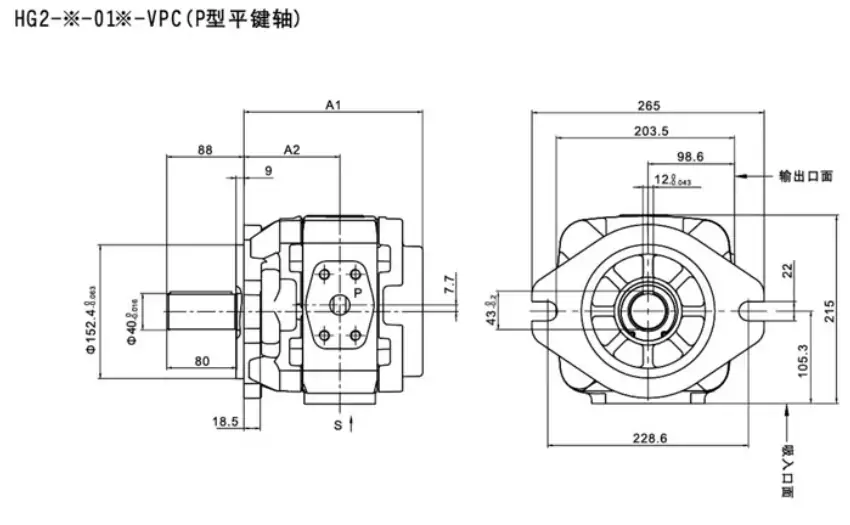

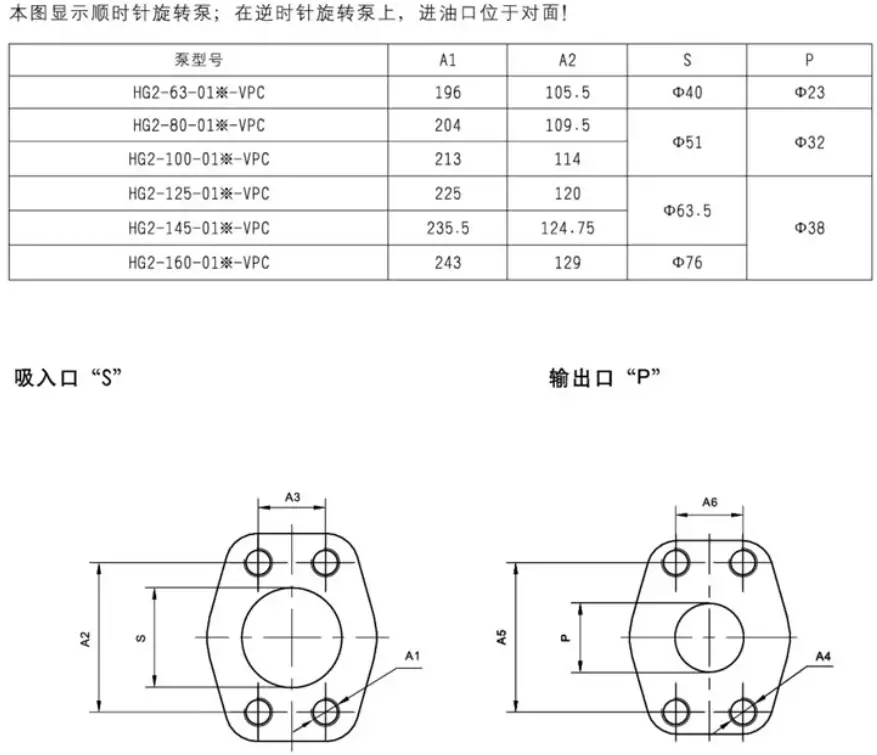

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

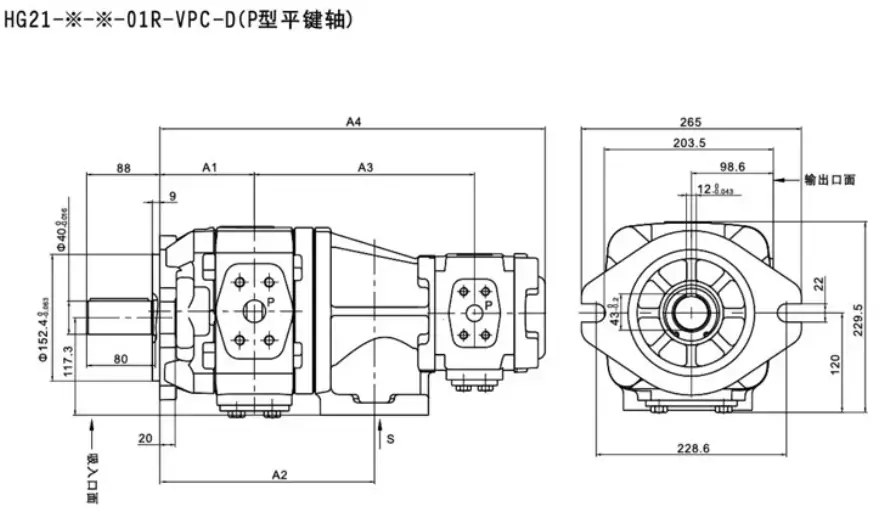

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
HG0?8 是小排量、高壓、低噪、內嚙合固定排量齒輪泵，排量 8 mL/r，額定壓力 25 MPa，峰值 30 MPa，主打伺服變頻節能系統的小流量高壓工況。
一、型號定義
- HG0：系列代號（HG0 為小型，排量 8–20 mL/r）
- 8：公稱排量 8 mL/r
- 01R：右旋、標準法蘭 / 軸伸
- VSC/VPC：密封與補償形式（VSC = 標準補償，VPC = 增強補償）
二、結構組成（內嚙合）
- 前泵體、中間體、后蓋：高強度鑄鐵，結構緊湊、剛性強、低噪。
- 主動小齒輪、內齒圈：內嚙合副，流量脈動遠低于外嚙合。
- 月牙板（隔板）：隔離吸 / 壓油腔，形成密閉容腔。
- 軸向 / 徑向壓力補償板：自動補償間隙，容積效率≥95%（低壓 / 低速仍高效）。
- 滑動軸承 + 定位銷：支撐與定位，抗污染、壽命長。
三、核心技術參數
- 公稱排量：8.0 mL/r
- 額定壓力：25 MPa（250 bar）
- 峰值壓力：30 MPa（間歇）
- 轉速范圍：600–3000 r/min（伺服低至 200 r/min 穩定）
- 容積效率：≥95%（1500 r/min、20 MPa）
- 噪音：≤60 dB (A)（1500 r/min、空載）
- 重量：約 4.4 kg
- 驅動軸：平鍵 / 花鍵可選，SAE 標準法蘭
- 油口：SAE 3000 psi 法蘭，進油 ?”、出油 ?”
四、工作原理
- 主動小齒輪帶動內齒圈同向旋轉，月牙板隔離形成吸油區（容積擴大→吸油）與壓油區（容積縮小→壓油）。
- 軸向 + 徑向壓力補償：高壓側壓力推動補償板貼合齒輪端面 / 齒頂，間隙自適應，低速 / 低壓下仍保持高容積效率。
- 內嚙合結構流量脈動極低（≤2%），壓力穩定，適配伺服變頻系統的高頻啟停與低壓保壓工況。
五、性能特點
- 高壓高效：25 MPa 額定壓力，伺服系統節能 15%–30%。
- 超低噪音：內嚙合 + 消音設計，比外嚙合泵低 10–15 dB (A)。
- 寬轉速適配：200–3000 r/min 穩定，適合伺服變頻驅動。
- 抗污染強：間隙補償 + 滑動軸承，耐受 NAS 8 級污染，壽命長。
- 低脈動：壓力 / 流量脈動小，系統振動小、控制精度高。
- 可串接雙聯：HG0?8 可與 HG0/HG1 串接，實現雙排量 / 雙壓力輸出。
六、應用場景
- 伺服節能系統：小型注塑機、壓鑄機、鞋機（伺服驅動，低壓保壓、高速射膠）。
- 工業液壓：機床、冶金、礦山（高壓、低噪、長壽命需求）。
- 車輛液壓：叉車、環衛車（緊湊、高效、抗振動）。
七、安裝與使用要點
- 旋轉方向：從軸端看，\\ 右旋（R）\\ 為標準，左旋（L）可定制。
- 吸油條件：吸油真空度≤?0.03 MPa，吸油過濾器≥100 μm，油液粘度 15–68 mm2/s（40℃）。
- 安裝法蘭：SAE J744 標準，軸伸 φ16 mm（平鍵）或花鍵可選。
- 油口連接：進油口 ?”、出油口 ?”，SAE 3000 psi 法蘭，禁止接反。
八、常見故障與排除
- 壓力不足：補償板磨損→更換；油液污染→換油 + 過濾；轉速過低→提高轉速至≥600 r/min。
- 噪音大：吸油漏氣→檢查密封；軸承磨損→更換；油液粘度過低→換高粘度油。
- 流量不足：齒輪磨損→更換；補償失效→檢修；吸油阻力大→清理過濾器 / 增大管徑。
九、與 HG1?25 對比
| 特性 | HG0?8（內嚙合） | HG1?25（內嚙合） |
| 排量 | 8 mL/r | 25 mL/r |
| 額定壓力 | 25 MPa | 31.5 MPa |
| 峰值壓力 | 30 MPa | 35 MPa |
| 重量 | 4.4 kg | 6 kg |
| 噪音 | ≤60 dB(A) | ≤62 dB(A) |
| 適用場景 | 小流量高壓 | 中流量高壓 |
