液壓系統疊加閥
疊加閥是以疊加的方式連接的液壓閥稱為疊加閥。它是近年內發展起來的集成化液壓元件，采用這種閥組成液壓系統時，不需要另外的連接塊，它以自身的閥體作為連接體直接疊合而成所需的液壓系統。
疊加閥的工作原理與一般液壓閥基本相同，但在具體結梅和連接尺寸上則不相同，它自成系列。我國疊加閥現有Φ6mm、Φl0mm、Φ16mm、Φ20mm和Φ32mm五個通徑系列，額定工作壓力為20MPa，額定流量為10-200L/min。每個疊加閥既有一般液壓元件的控制功能，又起到通道體的作用，每一種通徑系列的疊加閥其主油路通道和螺栓鏈接孔的位置都與所選用的相應通徑的換向閥相同，因此同一通徑的疊加閥都能按要求疊加起來，組成各種不同控制功能的系統。
疊加閥的分類與一般液壓閥相同，同樣分為壓力控制閥、流量控制閥和方向控制閥三大類，其中方向控制閥僅有單向閥類，換向閥不屬于疊加閥。
下面簡單介紹幾種常用的疊加閥。
1．疊加式液控單向閥

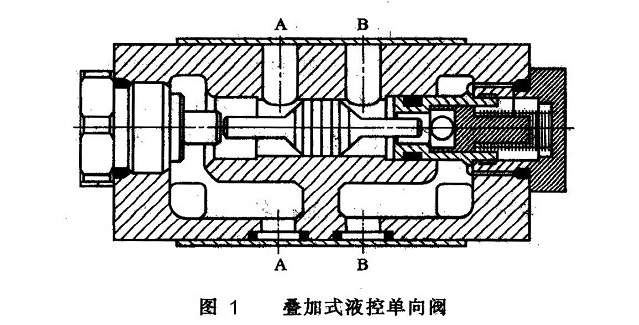

圖1所示為疊加式液控單向閥。其工作原理與一般的液控單向閥相同。圖中油口A和B分別通過單向閥才能與上、下元件相對應的油口相通。
2．疊加式溢流閥

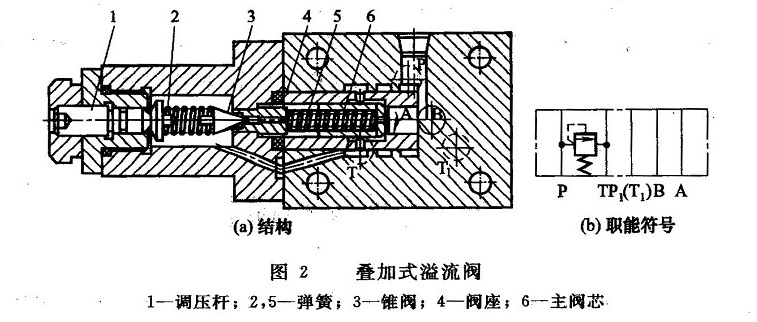

如圖2所示的先導型疊加式溢流閥，由主閥和先導閥兩部分組成。主閥芯為二級同心式結構，先導閥為錐閥式結構。其工作原理與一般的先導式溢流閥相同。圖中油口P和T除分別與溢流閥的進油口和回油口相通外，還與上、下元件相應的油口相通。A、B、T1油口則是溝通上、下元件相對應的油口而設置的。
3．疊加式調速閥

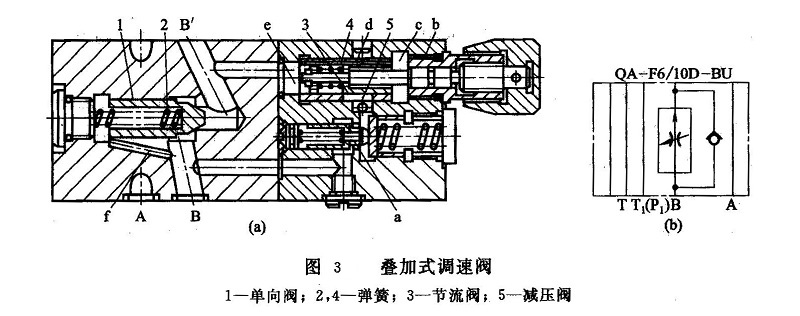

圖3所示為QA-F6/I0D-BU型單向調速閥。QA表示流量閥，F(xiàn)表示壓力等級（20MPa)，6/10表示該閥芯通徑為Φ6mm，其接口尺寸屬于Φ10mm系列的疊加式液壓閥， BU表示該閥適用于出口節流調速的液壓缸B腔油路上，工作原理與一般調速閥基本相同。
當壓力為p的油液經B口進入閥體后，經小孔f流到單向閥1左側的彈簧腔，液壓力使錐閥式單向閥關閉，液壓，油經另一孔道進入減壓閥（分離式閥芯），油液經控制口后，壓力降為p1，壓力為p1的油液經閥芯中心小孔a流入閥芯左側彈簧腔，同時作用在大閥芯左側的環行面積上，當油液經節流閥3的闊口流入e腔并經油日B引出的同時，油液又經油槽d進入油腔c，再經孔道b進入減壓閥大閥芯右側的彈簧腔。這時通過節流閥的油液壓力為p2，減壓閥閥芯上受到p1，p2的壓力和彈簧力的作用處于平衡，從而保證了節流閥兩端壓力差(p1–p2)為常數，也就保證了通過節流閥的流量基本不變。

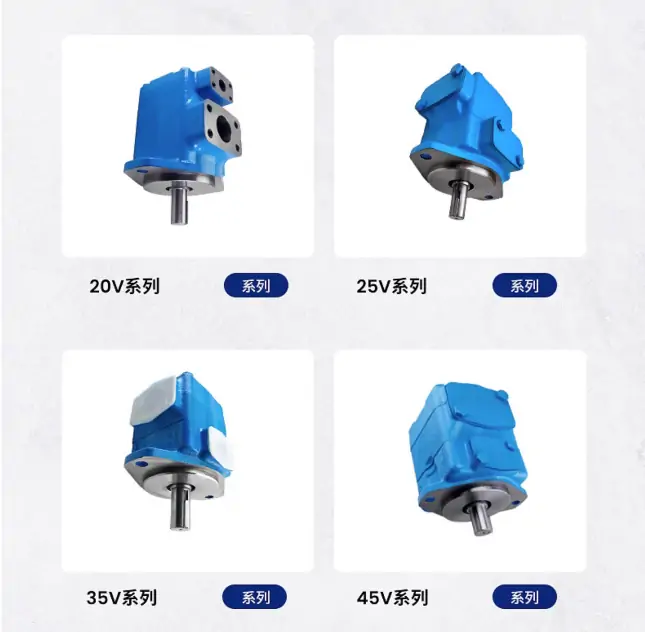

20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30

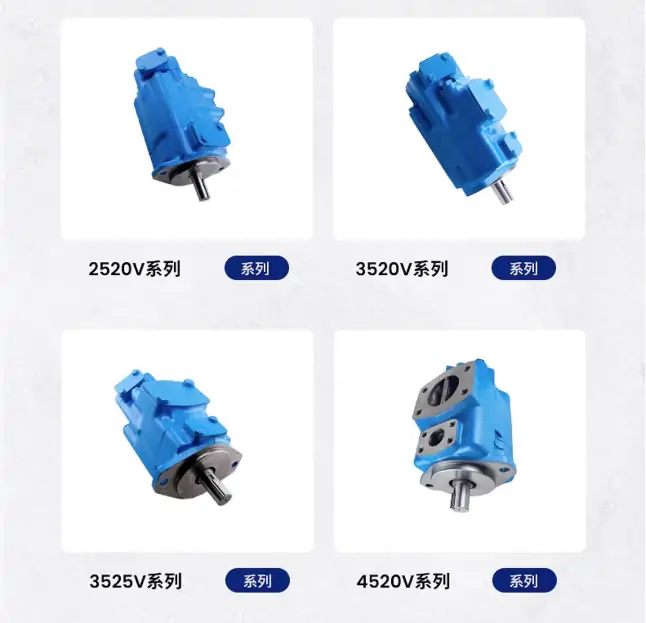

2520系列
2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

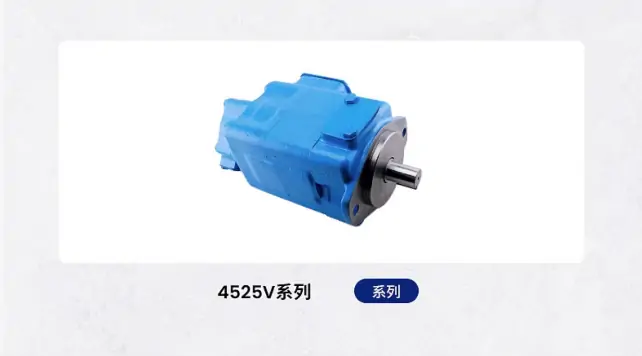

4525V系列
4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R
4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R
4525V60A21-1CC22R
4535V系列
4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R
4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R
45V系列
45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R
45V60A-1C22R PVB10RS40C11
PVB系列
PVB15RS40C11 PVB20RS40C11 PVB29RS40C11 PVB29-RS41-C12 PVB45RS40C11
PVB45-RS41-C12 PVB5-RS40-C11 PVB6RS40C11

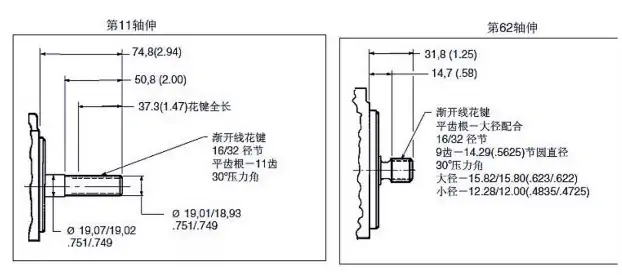

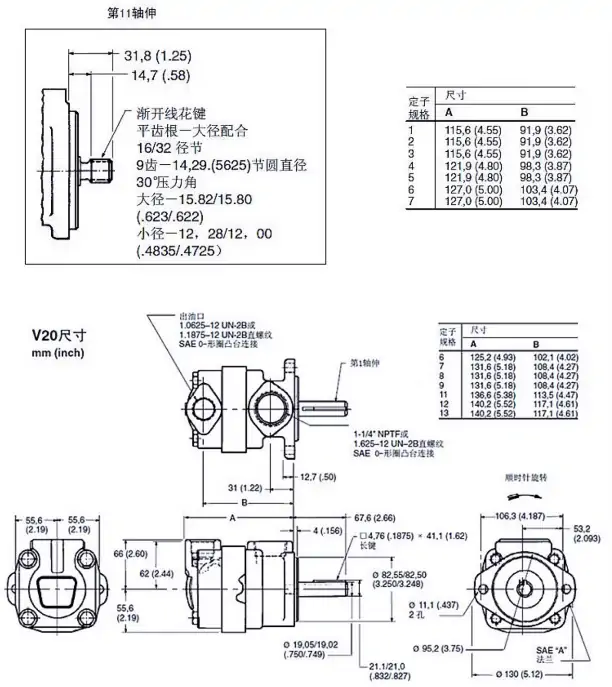

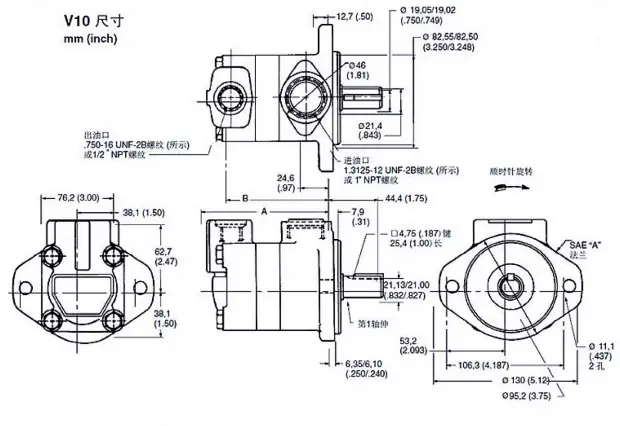

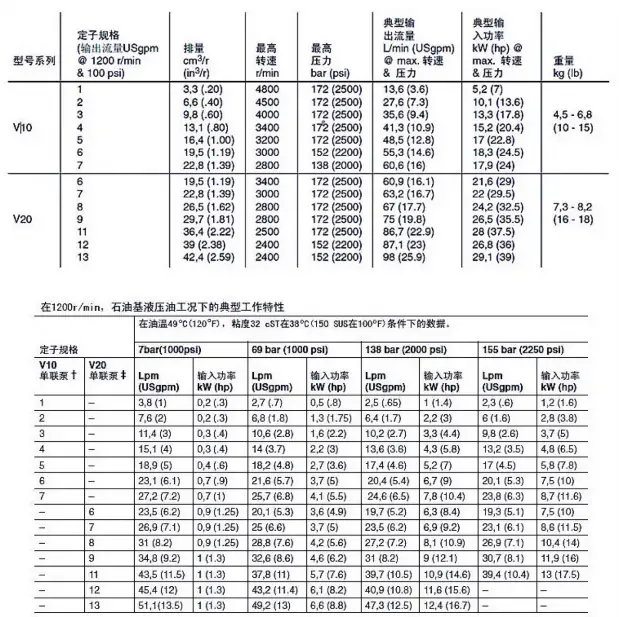

VICKERS柱塞泵、VICKERS葉片泵、VICKERS電磁閥、VICKERS油泵、VICKERS變量泵、VICKERS液壓馬達、VICKERS方向閥、VICKERS壓力閥、VICKERS流量閥、VICKERS比例閥、VICKERS定量泵、VICKERS馬達等。 VICKERS系列 葉片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 軸向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士葉片泵 系列(Q)V10、V20 、20V、25V、35V、45V。 威格士雙聯葉片泵：2520V、3520V、3525V、4520V、4525V、4535V
