日本NACHI 不二越 VDC-1A/1B-1A2/1A3/1A4/1A5/2A2/2A3-20 葉片泵
NACHI不二越PZ油泵：
PZ-2A-35-E1A-11，PZ-2A-35-E2A-11，PZ-2A-35-E3A-11，PZ-2A-45-E1A-11，PZ-2A-45-E2A-11，PZ-2A-45-E3A-11，PZ-2B-3.5-35E1A-11，PZ-2B-5-35E2A-11，PZ-2B-6.5-35E3A-11，PZ-2B-8-45E1A-11，PZ-2B-8-45E2A-11，PZ-3B-10-70E1A-11，PZ-3B-13-70E2A-11，PZ-3B-16-70E3A-11，PZ-4B-20-100E1A-11，PZ-4B-25-100E2A-11，PZ-4B-32-100E3A-11，PZ-5B-40-130E1A-11，PZ-5B-50-130E2A-11，PZ-5B-64-130E3A-11，PZ-6B-100-180E2A-20，PZ-6B-100-220E2A-20，PZ-6B-125-180E3A-20，PZ-6B-125-220E3A-20，PZ-6B-80-180E1A-20，PZ-6B-80-220E1A-20
NACHI不二越PZS油泵：
PZS-3A-180-N3-10，PZS-3A-100-N3-10，PZS-3A-100-N4-10，PZS-3A-130-N3-10，PZS-3A-130-N4-10，PZS-3A-180-N4-10，PZS-3A-220-N3-10，PZS-3A-220-N4-10，PZS-3A-70-N3-10，PZS-3A-70-N4-10，PZS-3B-100-N3-10，PZS-3B-100-N4-10，PZS-3B-130-N3-10，PZS-3B-130-N4-10，PZS-3B-180-N3-10，PZS-3B-180-N4-10，PZS-3B-220-N3-10，PZS-3B-220-N4-10，PZS-3B-70N1-10，PZS-3B-70N3-10，PZS-3B-70-N3-10，PZS-3B-70N4-10，PZS-3B-70-N4-10，PZS-4A-100N1-10，PZS-4A-100-N3-10，PZS-4A-100-N4-10，PZS-4A-130-N3-10，PZS-4A-130-N4-10，PZS-4A-180-N3-10，PZS-4A-180-N4-10，PZS-4A-220-N3-10，PZS-4A-220-N4-10，PZS-4A-70-N3-10，PZS-4A-70-N4-10，PZS-4B-100N1-10，PZS-4B-100N3-10，PZS-4B-100-N3-10，PZS-4B-100N4-10，PZS-4B-100-N4-10，PZS-4B-130-N3-10，PZS-4B-130-N4-10，PZS-4B-180-N3-10，PZS-4B-180-N4-10，PZS-4B-220-N3-10，PZS-4B-220-N4-10，PZS-4B-70-N3-10，PZS-4B-70-N4-10，PZS-5A-100-N3-10，PZS-5A-100-N4-10，PZS-5A-130-N3-10，PZS-5A-130-N4-10，PZS-5A-180-N3-10，PZS-5A-180-N4-10，PZS-5A-220-N3-10，PZS-5A-220-N4-10，PZS-5A-70-N3-10，PZS-5A-70-N4-10，PZS-5B-100-N3-10，PZS-5B-100-N4-10，PZS-5B-130N1-10，PZS-5B-130N3-10，PZS-5B-130-N3-10，PZS-5B-130N4-10，PZS-5B-130-N4-10，PZS-5B-180-N3-10，PZS-5B-180-N4-10，PZS-5B-220-N3-10，PZS-5B-220-N4-10，PZS-5B-70-N3-10，PZS-5B-70-N4-10，PZS-6A-100-N3-10，PZS-6A-100-N4-10，PZS-6A-130-N3-10，PZS-6A-130-N4-10，PZS-6A-180N3-10，PZS-6A-180-N3-10，PZS-6A-180N4-10，PZS-6A-180-N4-10，PZS-6A-220N3-10，PZS-6A-220-N3-10，PZS-6A-220-N4-10，PZS-6A-70-N3-10，PZS-6A-70-N4-10，PZS-6B-100-N3-10，PZS-6B-100-N4-10，PZS-6B-130-N3-10，PZS-6B-130-N4-10，PZS-6B-180N1-10，PZS-6B-180N3-10，PZS-6B-180-N3-10，PZS-6B-180N4-10，PZS-6B-180-N4-10，PZS-6B-220N1-10，PZS-6B-220N3-10，PZS-6B-220-N3-10，PZS-6B-220N4-10，PZS-6B-220-N4-10，PZS-6B-70-N3-10，PZS-6B-70-N4-10，，
NACHI不二越VDS葉片泵：
VDS-0B-1A2，VDS-0B-2A2-U-1730K，VDS-0B-1A3-U-1249K，VDS-0B-1A3-NU-1731K，VDS-0B-1A3-E11，VDS-0B-1A2-U-1249L，VDS-0B-1A2-E11，VDS-0B-1A1-E11，VDS-0B-1A3-U-10，VDS-OB-A2-10，VDS-OB-A1-10，VDS-0B-1A-111，VDS-OB-1A1-10，VDS-0B-1A21A3，VDS-0B-1A1-U-10，VDS-0B-1A2-10，VDS-OB-1A2-10，VDS-OB-1A3-10，VDS-0B-1AZ-U1249C，VDS-OA-1A2-10，VDS-0A-1A1-10，VDS-0B-1A1-10，VDS-0A-1A2-10，VDS-0A-1A3-10，VDS-1B-2A3-U-20，VDS-OA-1A3-10，VDS-0B-1A2-U1249C，VDS-OA-1A1-10，VDS-OB-1A3-U-10，VDS-0B-1A3-10，VDS-0B-1A2-U-10
不二越VDR葉片泵：
VDR-1A-1A1-13，VDR-1A-1A2-13，VDR-1A-1A3-13，VDR-2A-1A1-13，VDR-2A-1A2-13，VDR-2A-1A3-13，VDR-1B-1A1-13，VDR-1B-1A2-13，VDR-1B-1A3-13，VDR-2B-1A1-13，VDR-2B-1A2-13，VDR-2B-1A3-13，VDR-11A-1A1-1A1-13，VDR-11A-1A1-1A2-13，VDR-11A-1A1-1A3-13，VDR-11A-1A2-1A2-13，VDR-11A-1A3-1A3-13，VDR-11B-1A1-1A1-13，VDR-11B-1A1-1A2-13，VDR-11B-1A1-1A3-13，VDR-11B-1A2-1A2-13，VDR-11B-1A3-1A3-13，VDR-1A-1A2-22，VDR-1A-1A3-22，VDR-1A-1A4-22，VDR-1A-1A5-22，VDR-1A-2A2-22，VDR-1A-2A3-22，VDR-1B-1A2-22，VDR-1B-1A3-22，VDR-1B-1A4-22，VDR-1B-1A5-22，VDR-1B-2A2-22，VDR-1B-2A3-22，VDR-11A-1A2-1A2-22，VDR-11A-1A2-1A3-22，VDR-11A-1A3-1A3-22，VDR-11A-2A2-2A2-22，VDR-11A-2A2-2A3-22，VDR-11A-2A3-2A3-22，VDR-11B-1A2-1A2-22，VDR-11B-1A2-1A3-22，VDR-11B-1A3-1A3-22，VDR-11B-2A2-2A2-22，VDR-11B-2A2-2A3-22，VDR-11B-2A3-2A3-22，VDR-1A-1A2-E22，VDR-1A-1A3-E22，VDR-1A-1A3-Q11，VDR-1A-1A4-E22，VDR-1A-1A5-E22，VDR-1A-2A3-E22，VDR-1B-1A2-E22，VDR-1B-1A2-U-13，VDR-1B-1A2-U-22，VDR-1B-1A3-U-13，VDR-1B-1A3-U-22，VDR-1B-1A4-E22，VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-E20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-E20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-E20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-E20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-E35，VDC-1B-1A2-U-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-E35，VDC-1B-1A3-U-20，VDC-1B-1A4-20，VDC-1B-1A4-20，VDC-1B-1A4-E35，VDC-1B-1A4-P-E35，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-E35，VDC-1B-1A5-P-E35，VDC-1B-2A2-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-E35，VDC-1B-2A3-U-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-E20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-E20，VDC-2A-2A2-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-E20，VDC-2B-1A2-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A3-20，VDC-2B-1A3-E35，VDC-2B-1A4-20，VDC-2B-1A4-20，VDC-2B-1A4-E35，VDC-2B-1A5-20，VDC-2B-1A5-20，VDC-2B-1A5-E20，VDC-2B-1A5-E35，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2B-2A3-20，VDC-2B-2A3-E35，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A3-20，VDC-3B-1A4-2，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號：
UVN-1A-0A2-07-4-11，UVN-1A-0A2-07A-4-11，UVN-1A-0A2-07-46141D，UVN-1A-0A2-07E-4M-11，UVN-1A-0A3-07A-4-11，UVN-1A-0A3-07-4-11，UVN-1A-0A3-07E-4M-11，UVN-1A-0A3-15E-4M-11，UVN-1A-0A4-15-4-11，UVN-1A-0A4-15E-4M-11，UVN-1A-0A415Q296063B，UVN-1A-1A2-07A-4-11，UVN-1A-1A2-07A46066B，UVN-1A-1A2-15-4-11，UVN-1A-1A2-15A-4-11，UVN-1A-1A2-15E-4M-11，UVN-1A-1A2-22-4-11，UVN-1A-1A2-22E-4M-11，UVN-1A-1A3-15-4-11，UVN-1A-1A3-15A-4-11，UVN-1A-1A3-15E-4M-11，UVN-1A-1A3-22-4-11，UVN-1A-1A3-22E-4F11，UVN-1A-1A3-22E-4M-11，UVN-1A-1A4-15-4-11，UVN-1A-1A4-15E-4M-11，UVN-1A-1A4-22-4-11，UVN-1A-1A4-22A-4-11，UVN-1A-1A4-22-46062B，UVN-1A-1A4-22E-4G-11，UVN-1A-1A4-22E-4M-11，UVN-1A-2A4-22S46162C，UVN-1A-2A4-37A-4-20，UVN-1A0A407AQ146063B，UVN-1A1A215E4ME6161C，UVN-1A1A215E4NE6168A，UVN-1A1A3154Q016063C，UVN-1A1A3154Q176063B，UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號：
IPH-22B-3.5-6.5-11，IPH-22B-3.5-8-11，IPH-22B-5-5-11，IPH-22B-5-6.5-11，IPH-22B-5-8-11，IPH-22B-6.5-6.5-11，IPH-22B-6.5-8-11，IPH-23B-3.5-10-11，IPH-23B-3.5-13-11，IPH-23B-3.5-16-11，IPH-23B-5-10-11，IPH-23B-5-13-11，IPH-23B-5-16-11，IPH-23B-6.5-10-11，IPH-23B-6.5-13-11，IPH-23B-6.5-16-11，IPH-23B-8-10-11，IPH-23B-8-13-11，IPH-23B-8-16-11，IPH-2A（B）-3.5-11，IPH-2A（B）-5-11，IPH-2A（B）-6.5-11，IPH-2A（B）-8-11，IPH-2A-3.5-11，IPH-2A-5-11，IPH-2A-6.5-11，IPH-2A-8-11，IPH-2B-3.5-11，IPH-2B-5-11，IPH-2B-6.5-11，IPH-2B-8-11，IPH-3A（B）-10-20，IPH-3A（B）-13-20，IPH-3A（B）-16-20，IPH-3A-10-20，IPH-3A-13-20，IPH-3A-16-20，IPH-3B-10-20，IPH-3B-13-20，IPH-3B-16-20，IPH-4A（B）-20-20，IPH-4A（B）-25-20，IPH-4A（B）-32-20，IPH-4A-20-20，IPH-4A-25-20，IPH-4A-32-20，IPH-4B-20-20，IPH-4B-25-20，IPH-4B-32-20，IPH-55B-40-40-11，IPH-55B-40-50-11，IPH-55B-40-64-11，IPH-55B-50-50-11，IPH-55B-50-64-11，IPH-55B-64-64-11，IPH-56B-40-100-11，IPH-56B-40-125-11，IPH-56B-40-80-11，IPH-56B-50-100-11，IPH-56B-50-125-11，IPH-56B-50-80-11，IPH-56B-64-100-11，IPH-56B-64-125-11，IPH-56B-64-80-11，IPH-5A（B）-40-21（11），IPH-5A（B）-50-21（11），IPH-5A（B）-64-21（11），IPH-5A-40-11，IPH-5A-40-21，IPH-5A-50-21，IPH-5A-64-11，IPH-5A-64-21，IPH-5B-40-11，IPH-5B-40-21，IPH-5B-50-11，IPH-5B-50-21，IPH-5B-64-11，IPH-5B-64-21，IPH-66B-100-100-11，IPH-66B-100-125-11，IPH-66B-125-125-11，IPH-66B-80-100-11，IPH-66B-80-125-11，IPH-6A（B）-100-21（11），IPH-6A（B）-125-21（11），IPH-6A（B）-80-21（11），IPH-6A-100-11，IPH-6A-100-21，IPH-6A-125-21，IPH-6A-80-21，IPH-6B-100-21，IPH-6B-125-21，IPH-6B-80-21，IPH-8-8-11

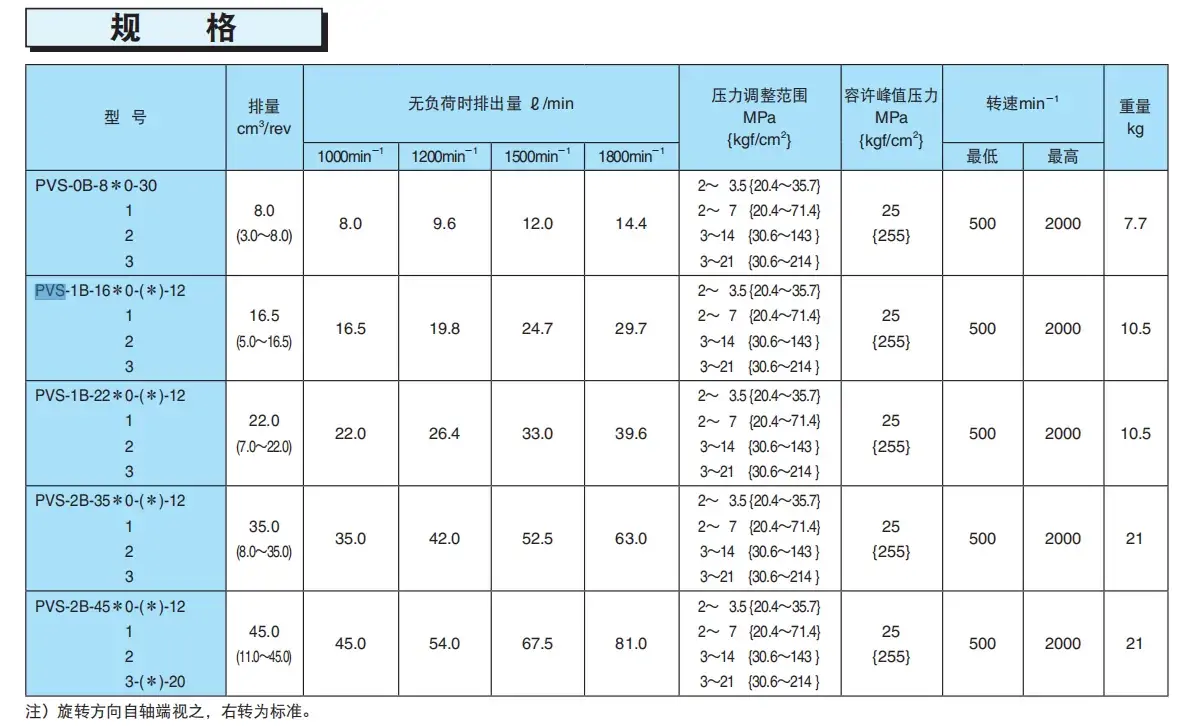

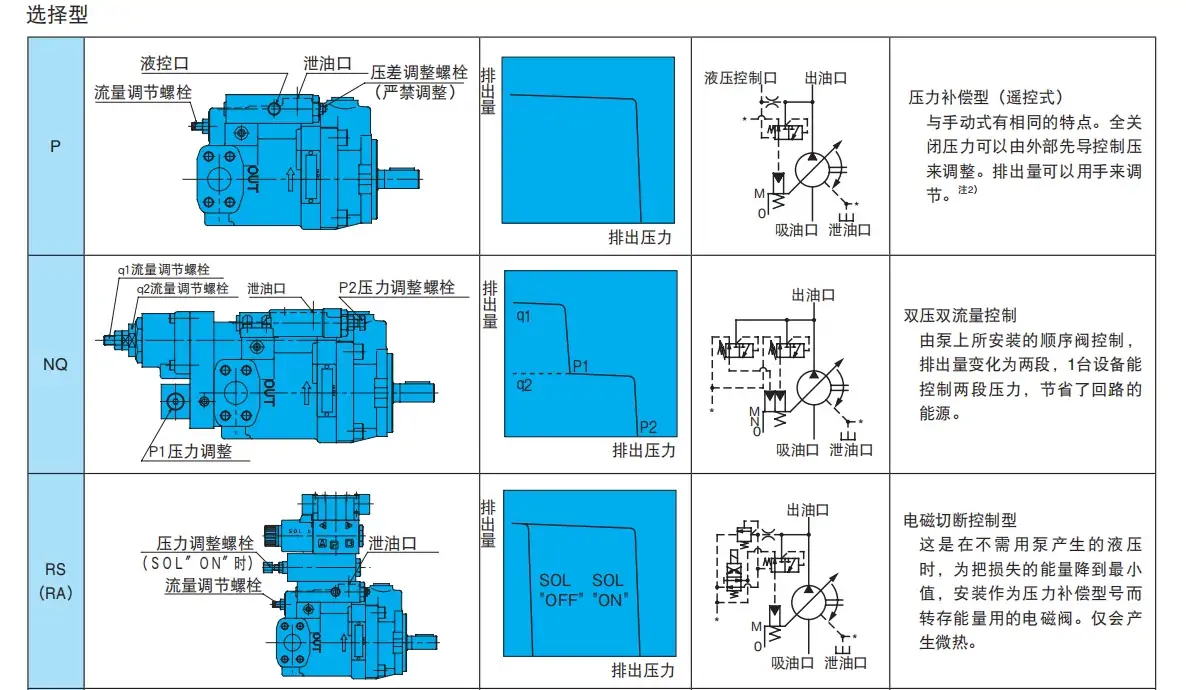

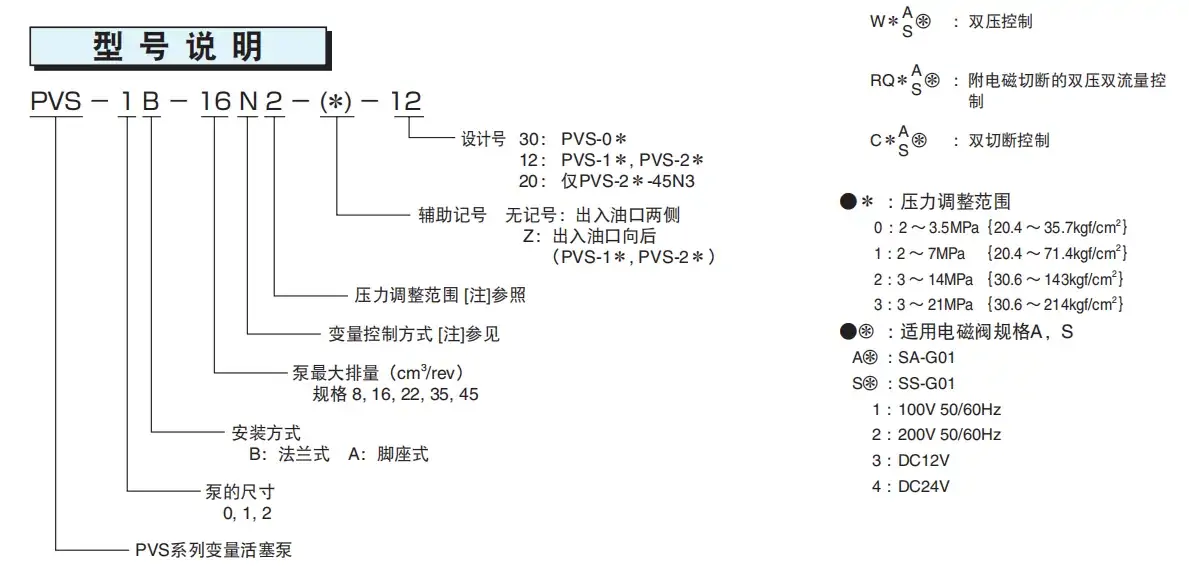

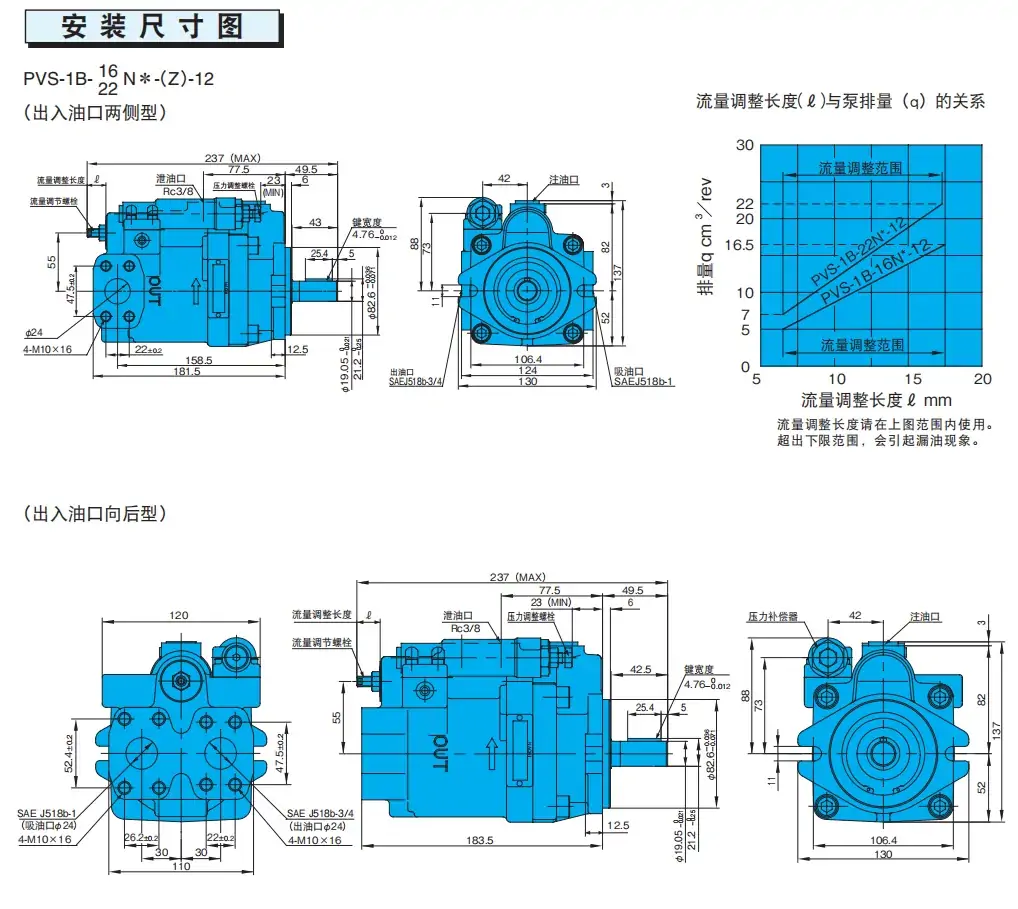

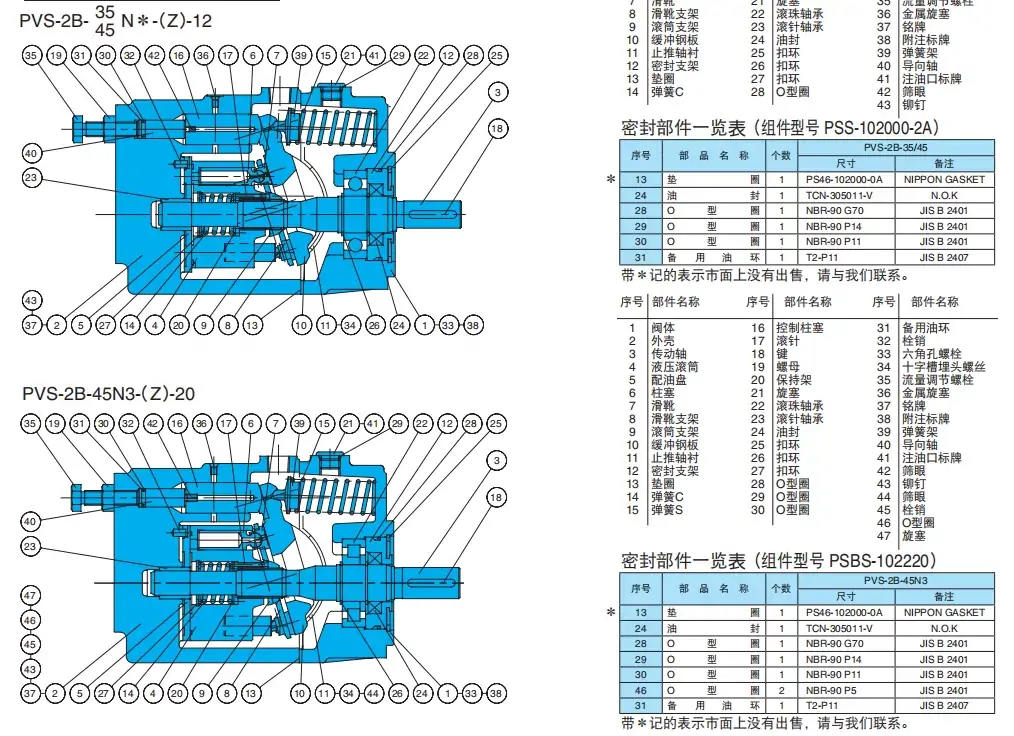

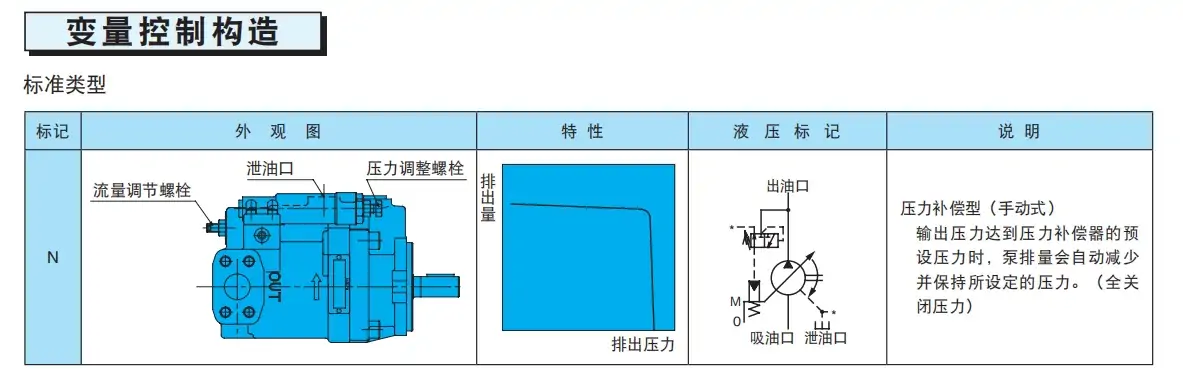

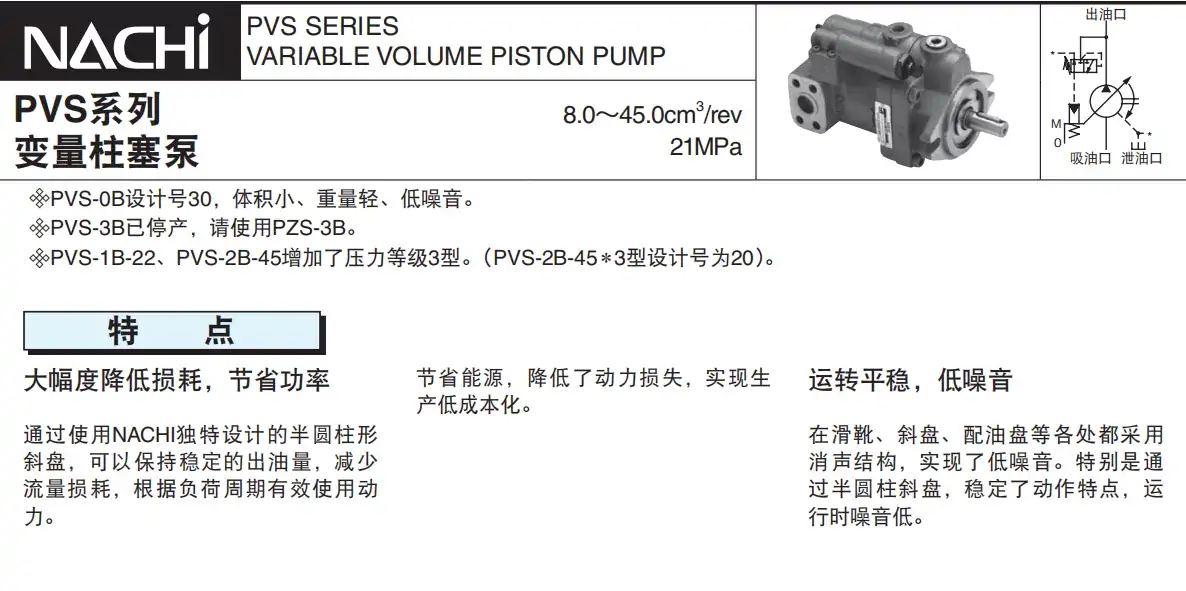

不二越PVS系列柱塞泵型號：
PVS-0B-8N0-30，PVS-0B-8N1-30，PVS-0B-8N2-30，PVS-0B-8N3-30，PVS-0B-8P3-30，PVS-1A-16N1-12，PVS-1B-16N0-12，PVS-1B-16N1-12，PVS-1B-16N1-Z-12，PVS-1B-16N2-12，PVS-1B-16N2-Z-12，PVS-1B-16N3-Z-12，PVS-1B-22N0-12，PVS-1B-22N1-12，PVS-1B-16N3-12，PVS-1B-22N2-12，PVS-1B-22N3-12，PVS-2B-35N0-12，PVS-2B-35N1-12，PVS-2B-35N2-12，PVS-2B-35N3-12，PVS-2B-45N0-12，PVS-2B-45N1-12，PVS-2B-45N2-12，PVS-2B-45N3-20
VDC-1A 是高壓型、壓力補償式變量葉片泵，屬于中高壓、小流量、低噪節能動力元件，主打21MPa 級高壓穩定、低噪高效、結構堅固、維護簡便，廣泛用于機床、注塑、壓鑄、自動化設備等中高壓、中小流量液壓系統。
一、型號釋義（通用編碼）
- VDC：系列代號 → Variable Displacement Vane Pump（高壓變量葉片泵）
- 1：尺寸規格 → 1 = 小規格（排量 8～30cm3/rev）
- A：安裝方式 → A = 腳座安裝（臥式）
二、核心技術參數（標準型）
| 參數項 | 數值 | 說明 |
| 結構 | 單級、葉片式、壓力補償變量 | 內藏壓力補償 + 三點環支撐 |
| 公稱排量 | 8/16/22/30 cm3/rev | 標準規格：1A2=8、1A3=16、1A4=22、1A5=30 |
| 額定壓力 | 14 MPa（140 bar） | 長期穩定高效區間 |
| 最高峰值壓力 | 21 MPa（210 bar） | 短時允許極限壓力 |
| 壓力調節范圍 | 1.5～14 MPa | 壓力補償區間，可設定 |
| 轉速范圍 | 600～1800 min?1 | 適配工業電機常用轉速；最高 3000 轉 |
| 變量控制 | 壓力補償（內藏式） | 壓力升高→流量自動減小 |
| 噪音水平 | ≤65 dB（1500 轉） | 高壓低噪，優于同類高壓泵 |
| 材質 | 高強度鑄鐵殼體 + 合金定子 | 高壓抗變形、散熱好、耐用 |
| 重量 | ≈9.5 kg | 小型輕量化，腳座安裝穩定 |
| 油溫 / 油液 | -10～60℃；32#/46# 抗磨液壓油 | 常規工業液壓油，粘度 10～400cSt |
三、工作原理（高壓壓力補償變量）
- 動力傳遞：電機驅動轉子旋轉，葉片在離心力 + 油壓作用下貼緊定子內壁，形成密封腔，完成吸油→壓油。
- 變量調節（偏心定子移動）系統壓力低于設定值：定子偏心距最大，排量最大（如 30cm3/rev），全流量輸出，快速動作。系統壓力達到設定值：壓力補償閥芯動作，推動定子減小偏心距，排量自動降低，維持壓力、減少溢流、節能發熱少。
- 高壓穩定核心設計（三點環支撐 + 壓力平衡）三點環支撐：定子由雙活塞 + 控制活塞 + 偏置活塞獨立支撐，高壓下無變形、震動極小、壓力穩定。壓力平衡結構：高壓油腔壓力自動平衡，泄漏少、容積效率≥90%、高壓高效。優化定子曲線：流量脈動小、噪音低，高壓下無共振。
四、性能特點
- 高壓高效：額定 14MPa、峰值 21MPa，壓力補償變量、按需供油、能耗降 30%～50%、發熱低。
- 低噪穩定：≤65dB、流量脈動小、壓力波動≤±0.3MPa，高壓安靜、運行平穩、響應快。
- 堅固耐用：高強度鑄鐵殼體、合金定子 / 葉片、三點環支撐，抗高壓變形、抗污染、壽命長、維護周期長。
- 維護簡便：壓力調節與流量調節在泵體同一側，調節直觀、故障易排查、無需拆解泵體。
- 小型輕量：結構緊湊、重量輕，腳座安裝穩定、占用空間小、適配中小型液壓站。
五、典型應用
- 機床：加工中心、數控車床、磨床的主軸 / 進給高壓驅動，高壓穩定、低噪。
- 注塑 / 壓鑄：小型注塑機、壓鑄機的鎖模 / 射膠高壓動力，保壓節能、響應快。
- 自動化設備：高壓液壓站、工裝夾具、高壓伺服系統，穩定可靠、耐用。
- 通用液壓：中高壓、需節能低噪穩定的工業液壓系統。
六、選型匹配要點
- 排量：1A=8/16/22/30cm3/rev，適配 \\ 流量≤54L/min（1800 轉）\\ 回路；流量不足選 2A/3A。
- 壓力：額定 14MPa、峰值 21MPa，系統壓力≥14MPa 選高壓型（21MPa）。
- 安裝：A = 腳座臥式；法蘭安裝選1B。
- 控制：標準內藏壓力補償；需雙壓力選帶遠程控制型。
- 轉速：常用 1500 轉，600～1800 轉區間適配；最高 3000 轉（需強化配置）。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyyb/859.html
