UVS電機_齒輪泵_葉片泵_油泵電機組DVP1-20-70-10
0.75KW/UOP206，3U-48-11KW-380V，DVP1-20-70-10，DVP-1F-15A2，DVP-1F-30A2，DVP-20-70-10，DVP-30-70，DVP-30-70-10，RBB-206，RBB-206Y，RBB-208Y，RBB-210Y，RBB-212，RBB-212Y，SUH20L 1HP 0.75KW，SUH-D30HJ 2.25KW 460V，SUV-1A-2，UOP208，UOP216，UOP220，UOP320，UOP340，UVS-1P-12V-100-2-01，UVS-1PV-13V-200-7-01，UVS-1PV-13V-200-7-01,0.2KW，UVS-2P-208V-400-7-01，UVS-2P-220-750-7-01-1，VOP-212-F-RV-B，VOP-216 18D，VP11235，VP1-12-35，VP11255，VP1-12-55，VP11270，VP1-12-70，VP11535，VP1-15-35，VP11555，VP1-15-55，VP11570，VP1-15-70，VP1-20-20-10，VP12035，VP1-20-35，VP12055，VP1-20-55，VP12070，VP1-20-70，VP1-40-55，VP2-30-20-10 NX2021K，VP23035，VP2-30-35，VP23055，VP2-30-55，VP23070，VP2-30-70，VP24035，VP2-40-35，VP24055，VP2-40-55，VP24070，VP2-40-70，VPV2-40-70-20，VVP2-30-25-70-70，YVP1-12-20，YVP1-12-35，YVP1-12-55，YVP1-12-70，YVP1-15-20，YVP1-15-35，YVP1-15-55，YVP1-15-70，YVP1-20-20，YVP1-20-35，YVP1-20-35-10，YVP1-20-55，YVP1-20-70，YVP2-30-20，YVP2-30-35，YVP2-30-55，YVP2-30-70，YVP2-40-20，YVP2-40-35，YVP2-40-55，YVP2-40-70
10HP 7.5kw 1HP 0.75kw 2HP 1.5kw 3HP 2.2kw 5HP 3.7kw 7.5HP 5.5kw
CB4-43BO 0.19KW-TOP，CB4-43BO 0.19KW 長咀，C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，
C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，
C01-43B0 0.75KW/花鍵，C02-43B0 1.5KW/花鍵，C03-43B0 2.25KW/花鍵，C05-43B0 3.75KW/花鍵，
C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，
C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，
C01-43B0 1HP 0.75KW電機，C02-43B0 2HP 1.5KW電機，C03-43B0 3HP 2.2KW電機，C05-43B0 5HP 3.75KW電機，
C7B-43B0 7.5HP 5.5KW電機，C10-43B0 10HP7.5KW電機，C02-43B0-長嘴款 1.5KW電機-VP30，
C05-43B0-長嘴款 3.75KW電機-VP30，1.5KW電機-VP30長嘴電機泵組，3.75KW電機-VP30長嘴電機泵組，
（1HP 0.75KW）（配VP15/VP20，1HP 0.75KW（配HGP-1A），1HP 0.75KW（配HGP-2A GPY ），
1HP 0.75KW（配HGP-3A 15.875），1HP 0.75KW（配VP30 40），1HP 0.75KW（配RV2R1），
（2HP 1.5KW）（配VP15/VP20），2HP 1.5KW（配HGP-1A），2HP 1.5KW（配HGP-2A），2HP 1.5KW（配HGP-3A），
2HP 1.5KW（配VP30 40），2HP 1.5KW（配RV2R1），3HP 2.25KW）（配VP30 40），3HP 2.25KW（配HGP-2A），
3HP 2.25KW（配HGP-3A），3HP 2.25KW（配PV2R1），5HP 3.75KW（配HGP-3A），5HP 3.75KW（配VP30/VP40），
5HP 3.75KW（配PV2R1），7.5HP 5.6KW（配HGP-3A），7.5HP 5.6KW（配PV2R1），7.5HP 5.6KW（配VP30/VP40），
10HP 7.5KW，0.75KW 電機（C01-43BO)，1.5KW 電機 （C02-43BO)，2.25KW 電機（C03-43BO)，
3.75KW 電機（C05-43BO)，5.6KW 電機（C7B-43BO)，7.5KW 電機（C10-43BO)，11KW 電機（C15-43BO)，
CB4-43BO 0.19KW-TOP，CB4-43BO 0.19KW 長咀，C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，
C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，
C01-43B0 0.75KW/花鍵，C02-43B0 1.5KW/花鍵，C03-43B0 2.25KW/花鍵，C05-43B0 3.75KW/花鍵，
C01-43B0 1HP/0.75KW，C02-43B0 2HP/1.5KW，C03-43B0 3HP/2.25KW，C05-43B0 5HP/3.75KW，
C7B-43B0 7.5HP 5.6KW，C10-43B0 10HP 7.5KW，0.75KW 電機（C01-43BO)配VP20，
0.75KW 電機（C01-43BO)配VP40，0.75KW 電機（C01-43BO)配R1，0.75KW 電機（C01-43BO)配2A，
1.5KW 電機 （C02-43BO)配VP20，1.5KW 電機 （C02-43BO)配VP40，1.5KW 電機 （C02-43BO)配R1，
1.5KW 電機 （C02-43BO)配2A，2.25KW 電機（C03-43BO)配VP20，2.25KW 電機（C03-43BO)配VP40，
2.25KW 電機（C03-43BO)配R1，3.75KW 電機（C05-43BO)配R1，3.75KW 電機（C05-43BO)配VP40，
5.6KW 電機（C7B-43BO)配R1，5.6KW 電機（C7B-43BO)配VP40，7.5KW 電機（C10-43BO)配R1，
7.5KW 電機（C10-43BO)配VP40，11KW 電機（C15-43BO)R1，0.75KW 電機（C01-43BO)，
1.5KW 電機 （C02-43BO)，2.25KW 電機（C03-43BO)，3.75KW 電機（C05-43BO)，5.6KW 電機（C7B-43BO)，
7.5KW 電機（C10-43BO)，0.75KW（C01-43BO)，1.5KW （C02-43BO)，2.25KW（C03-43BO)，
3.75KW（C05-43BO)，5.6KW （C7B-43BO)，7.5KW （C10-43BO)

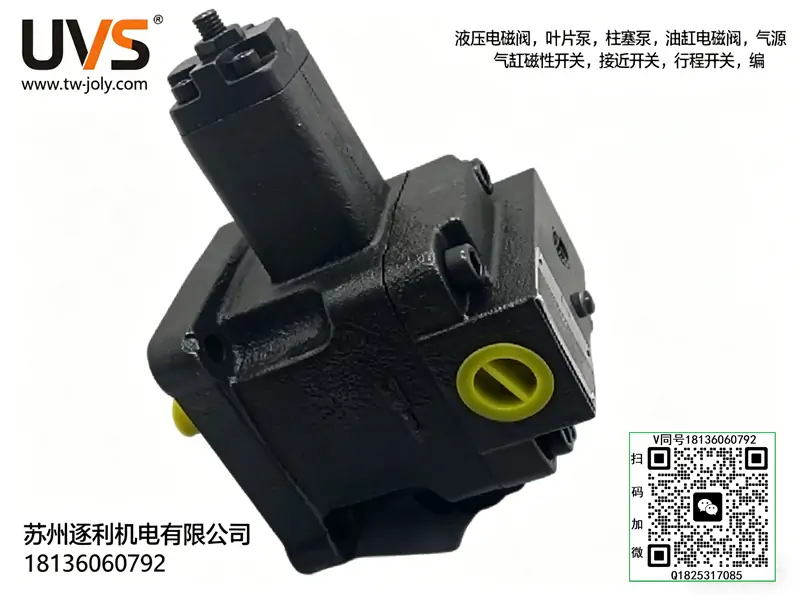

DVP1-20-70-10 是一款限壓式變量葉片泵（低壓、小排量、經濟型），主打低噪音、自吸強、節能、結構緊湊，常用于機床、液壓站、打包機、小型注塑機等中低壓液壓系統。
一、型號含義（無品牌）
- DVP1：系列代號（1 代低壓變量葉片泵）
- 20：公稱排量 20 mL/rev（每轉 20 毫升）
- 70：壓力等級 70 kgf/cm2（≈7 MPa）
- 10：設計版本 / 標準軸伸（平鍵軸）
二、核心技術參數（行業通用）
1. 基本性能
- 類型：單作用限壓式變量葉片泵
- 排量：20 mL/rev
- 額定壓力：7 MPa（70 bar）
- 最高壓力：7 MPa（連續）；短時 8 MPa
- 轉速范圍：800～1800 rpm（推薦 1450 rpm）
- 理論流量（1450 rpm）：≈29 L/min（20×1450÷1000）
- 實際流量：25～28 L/min
- 變量特性：壓力補償變量（達設定壓力自動減流量）
- 旋轉方向：順時針（軸端視）
- 噪音：≤58 dB（低噪型）
2. 結構與接口
- 材質：鑄鐵泵體、鋁合金后蓋
- 安裝：腳座式 / 法蘭式（通用）
- 軸伸：標準平鍵（10 型）
- 進出油口：吸口 G1/2"、排口 G3/8"（英制管螺紋）
- 泄油口：PT1/4"（獨立回油）
- 重量：≈5.6 kg
3. 適用條件
- 介質：抗磨液壓油（HM 32#/46#）
- 粘度：15～68 mm2/s（cSt）
- 工作溫度：-10℃～+65℃
- 清潔度：ISO 19/16 或更高
4. 性能特點
- 低壓節能：7MPa 級，空載流量大、高壓流量小，省電低發熱
- 低噪平穩：葉片與定子優化，運轉平順、噪音低
- 自吸性好：吸油能力強，可自吸高度 0.5m
- 響應快：壓力 / 流量變化響應靈敏，控制穩定
- 壽命長：耐磨葉片、定子，適合連續工況
- 易維護：結構簡單、拆裝方便、配件通用
三、同系列排量對照
- DVP1-12-70-10：12 mL/rev
- DVP1-15-70-10：15 mL/rev
- DVP1-20-70-10：20 mL/rev（本型號）
- DVP1-30-70-10：30 mL/rev
- DVP1-40-70-10：40 mL/rev
四、典型應用場景
- 機床：車床、銑床、磨床液壓系統
- 液壓站：小型節能液壓站、潤滑系統
- 輕工機械：打包機、壓塊機、裁斷機
- 橡塑機械：小型注塑機、吹塑機
- 工程機械：小型裝載機、叉車輔助系統
- 自動化設備：液壓夾具、升降平臺
五、選型匹配要點
- 電機匹配：4 極 1450 rpm、3～4 kW 三相電機
- 壓力設定：按系統調 3～6 MPa（留安全余量）
- 冷卻過濾：配 10～20μm 過濾器，油溫控制＜60℃
- 安裝：水平安裝，吸油管路短、粗、少彎，避免漏氣
一句話總結
DVP1-20-70-10 = 20 mL/rev、7 MPa、≈29 L/min 低壓變量葉片泵，壓力補償、低噪節能、緊湊耐用，適配小型中低壓液壓系統。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyyb/843.html
