新款馬祖奇MARZOCCHI齒輪泵GHP1A-D-2/3/4/5/6/7/9/11/13/16/20FG
ALP1A-D-11，ALP1A-D-11-FG，ALP1A-D-13，ALP1A-D-13-FG，ALP1A-D-16，ALP1A-D-16-FG，ALP1A-D-2，ALP1A-D-20，ALP1A-D-20-FG，ALP1A-D-2-FG，ALP1A-D-3，ALP1A-D-3-FG，ALP1A-D-4，ALP1A-D-4-FG，ALP1A-D-5，ALP1A-D-5-FG，ALP1A-D-6，ALP1A-D-6-FG，ALP1A-D-7，ALP1A-D-7-FG，ALP1A-D-9，ALP1A-D-9-FG，ALP1-D-11，ALP1-D-11-FG，ALP1-D-13，ALP1-D-13-FG，ALP1-D-16，ALP1-D-16-FG，ALP1-D-2，ALP1-D-20，ALP1-D-20-FG，ALP1-D-2-FG，ALP1-D-3，ALP1-D-3-FG，ALP1-D-4，ALP1-D-4-FG，ALP1-D-5，ALP1-D-5-FG，ALP1-D-6，ALP1-D-6-FG，ALP1-D-7，ALP1-D-7-FG，ALP1-D-9，ALP1-D-9-FG，ALP2A-D-10，ALP2A-D-10-FG，ALP2A-D-12，ALP2A-D-12-FG，ALP2A-D-13，ALP2A-D-13-FG，ALP2A-D-16，ALP2A-D-16-FG，ALP2A-D-20，ALP2A-D-20-FG，ALP2A-D-22，ALP2A-D-22-FG，ALP2A-D-25，ALP2A-D-25-FG，ALP2A-D-30，ALP2A-D-30-FG，ALP2A-D-34，ALP2A-D-34-FG，ALP2A-D-37，ALP2A-D-37-FG，ALP2A-D-40，ALP2A-D-40-FG，ALP2A-D-50，ALP2A-D-50-FG，ALP2A-D-6，ALP2A-D-6-FG，ALP2A-D-9，ALP2A-D-9-FG，ALP2-D-10，ALP2-D-10-FG，ALP2-D-12，ALP2-D-12-FG，ALP2-D-13，ALP2-D-13-FG，ALP2-D-16，ALP2-D-16-FG，ALP2-D-20，ALP2-D-20-FG，ALP2-D-22，ALP2-D-22-FG，ALP2-D-25，ALP2-D-25-FG，ALP2-D-30，ALP2-D-30-FG，ALP2-D-34，ALP2-D-34-FG，ALP2-D-37，ALP2-D-37-FG，ALP2-D-40，ALP2-D-40-FG，ALP2-D-50，ALP2-D-50-FG，ALP2-D-6，ALP2-D-6-FG，ALP2-D-9，ALP2-D-9-FG，ALP3A-D-110，ALP3A-D-120，ALP3A-D-135，ALP3A-D-30，ALP3A-D-33，ALP3A-D-40，ALP3A-D-50，ALP3A-D-60，ALP3A-D-66，ALP3A-D-80，ALP3A-D-94，ALP3-D-110，ALP3-D-120，ALP3-D-135，ALP3-D-30，ALP3-D-33，ALP3-D-40，ALP3-D-50，ALP3-D-60，ALP3-D-66，ALP3-D-80，ALP3-D-94，GHP1A2-D-11，GHP1A2-D-13，GHP1A2-D-16，GHP1A2-D-2，GHP1A2-D-20，GHP1A2-D-3，GHP1A2-D-4，GHP1A2-D-5，GHP1A2-D-6，GHP1A2-D-7，GHP1A2-D-9，GHP1A-D-11，GHP1A-D-11-RA，GHP1A-D-13，GHP1A-D-13-RA，GHP1A-D-16，GHP1A-D-16-RA，GHP1A-D-20，GHP1A-D-20-RA，GHP1A-D-2-RA，GHP1A-D-3，GHP1A-D-3-RA，GHP1A-D-4，GHP1A-D-4-RA，GHP1A-D-5，GHP1A-D-5-RA，GHP1A-D-6，GHP1A-D-6-RA，GHP1A-D-7，GHP1A-D-7-RA，GHP1A-D-9，GHP1AQ-D-11，GHP1AQ-D-13，GHP1AQ-D-16，GHP1AQ-D-2，GHP1AQ-D-20，GHP1AQ-D-3，GHP1AQ-D-4，GHP1AQ-D-5，GHP1AQ-D-6，GHP1AQ-D-7，GHP1AQ-D-9，GHP1-D-11，GHP1-D-11-RA，GHP1-D-13，GHP1-D-13-RA，GHP1-D-16，GHP1-D-16-RA，GHP1-D-2，GHP1-D-20，GHP1-D-20-RA，GHP1-D-2-RA，GHP1-D-3，GHP1-D-3-RA，GHP1-D-4，GHP1-D-4-RA，GHP1-D-5，GHP1-D-5-RA，GHP1-D-6，GHP1-D-6-RA，GHP1-D-7，GHP1-D-7-RA，GHP1-D-9，GHP2A3-D-10，GHP2A3-D-12，GHP2A3-D-13，GHP2A3-D-16，GHP2A3-D-20，GHP2A3-D-22，GHP2A3-D-25，GHP2A3-D-30，GHP2A3-D-34，GHP2A3-D-37，GHP2A3-D-40，GHP2A3-D-50，GHP2A3-D-6，GHP2A3-D-9，GHP2A-D-10，GHP2A-D-10-FG，GHP2A-D-10-KA，GHP2A-D-12，GHP2A-D-12-KA，GHP2A-D-13，GHP2A-D-13-FG，GHP2A-D-13-KA，GHP2A-D-16，GHP2A-D-16-FG，GHP2A-D-16-KA，GHP2A-D-20，GHP2A-D-20-FG，GHP2A-D-20-KA，GHP2A-D-22，GHP2A-D-22-FG，GHP2A-D-22-KA，GHP2A-D-25，GHP2A-D-25-FG，GHP2A-D-25-KA，GHP2A-D-30，GHP2A-D-30-FG，GHP2A-D-34，GHP2A-D-34-FG，GHP2A-D-37，GHP2A-D-40，GHP2A-D-40-FG，GHP2A-D-50，GHP2A-D-50-FG，GHP2A-D-6，GHP2A-D-6-FG，GHP2A-D-6-KA，GHP2A-D-9，GHP2A-D-9-FG，GHP2A-D-9-KA，GHP2-D-10，GHP2-D-12，GHP2-D-13，GHP2-D-16，GHP2-D-20，GHP2-D-22，GHP2-D-25，GHP2-D-30，GHP2-D-34，GHP2-D-37，GHP2-D-40，GHP2-D-50，GHP2-D-6，GHP2-D-9，GHP3A2-D-110，GHP3A2-D-120，GHP3A2-D-135，GHP3A2-D-30，GHP3A2-D-33，GHP3A2-D-40，GHP3A2-D-50，GHP3A2-D-60，GHP3A2-D-66，GHP3A2-D-80，GHP3A2-D-94，GHP3A-D-110，GHP3A-D-110-FG，GHP3A-D-120，GHP3A-D-120-FG，GHP3A-D-135，GHP3A-D-135-FG，GHP3A-D-30，GHP3A-D-30-FG，GHP3A-D-33，GHP3A-D-33-FG，GHP3A-D-40，GHP3A-D-40-FG，GHP3A-D-50，GHP3A-D-50-FG，GHP3A-D-60，GHP3A-D-60-FG，GHP3A-D-66，GHP3A-D-66-FG，GHP3A-D-80，GHP3A-D-80-FG，GHP3A-D-94，GHP3A-D-94-FG，GHP3-D-110，GHP3-D-120，GHP3-D-135，GHP3-D-30，GHP3-D-33，GHP3-D-40，GHP3-D-50，GHP3-D-60，GHP3-D-66，GHP3-D-80，GHP3-D-94
GHP1A-D-2 為高壓外嚙合齒輪泵，屬小型定量泵，核心用于小流量、高壓力液壓回路的動力供給，結構緊湊、抗污染能力強，適配機床、小型液壓站、工程機械輔助回路等場景。

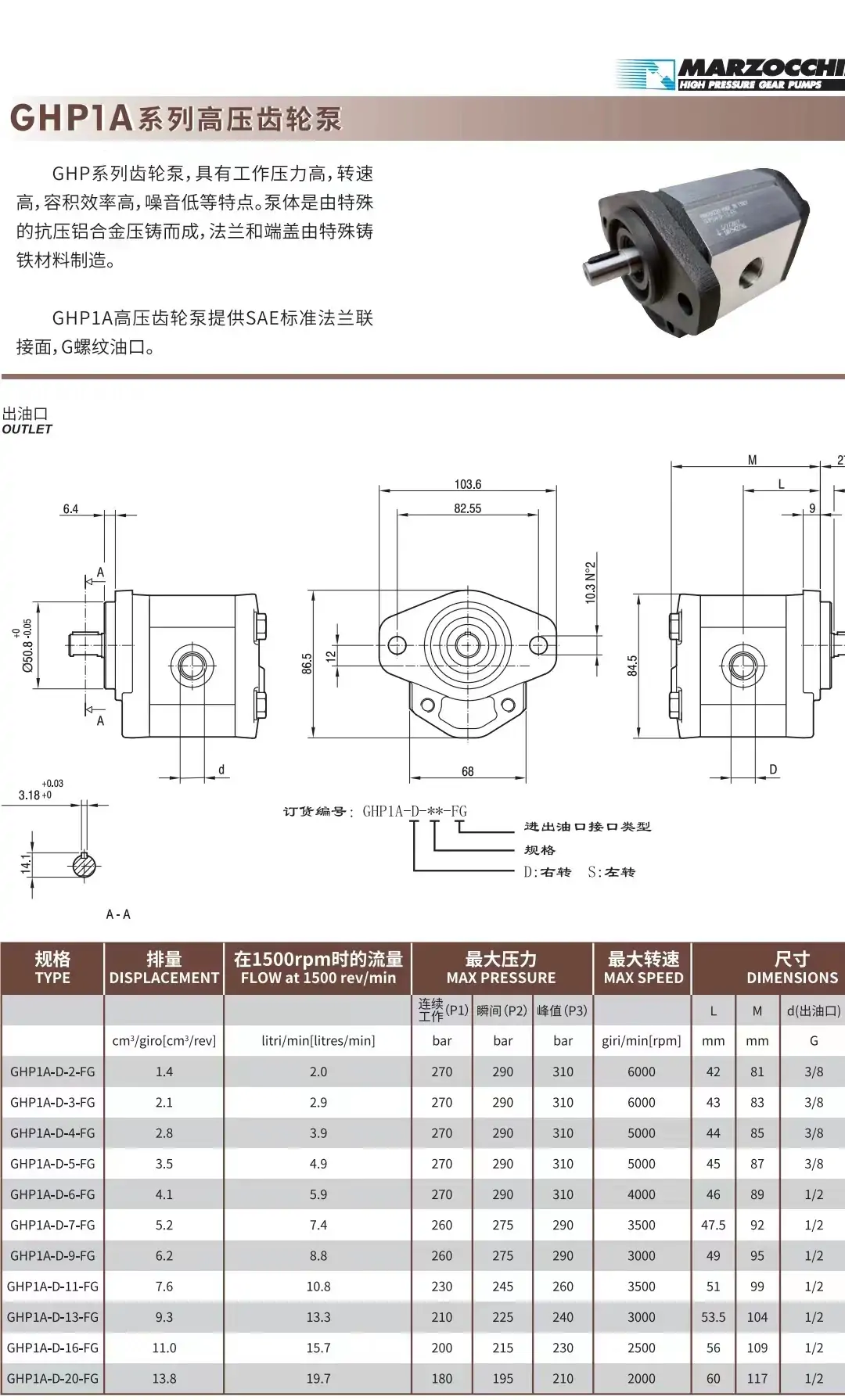

一、型號釋義
| 段碼 | 含義 | 說明 |
| GHP | 產品系列 | 高壓齒輪泵（高壓工況設計，耐壓高、流量穩定） |
| 1A | 規格組別 | 1 系列第 2 代優化設計，決定基礎安裝尺寸與排量上限 |
| D | 安裝方式 | 法蘭安裝（D 型），安裝定位快、同軸度易保證 |
| 2 | 排量標識 | 核心排量參數，對應4.5–6.3 mL/rev（立方毫米 / 轉） |
| （可選后綴） | 配置選項 | 如 FG = 帶法蘭接口 + 機械密封；EP = 丁腈橡膠密封；S = 軸伸型 |
二、核心技術參數
| 參數類別 | 數值 | 備注 |
| 排量 | 4.5–6.3 mL/rev | 定量輸出，每轉吸排油體積固定 |
| 額定壓力 | 210 bar | 連續穩定工作壓力 |
| 峰值壓力 | 280 bar | 短時允許超壓，不可長期運行 |
| 轉速范圍 | 800–3600 rpm | 推薦 1500–2000 rpm（兼顧效率與噪音） |
| 額定流量 | 6.8–12.6 L/min（@1500 rpm） | 流量 = 排量 × 轉速 ÷1000 |
| 介質 | 礦物液壓油、合成液壓油 | 粘度 15–400 cSt；清潔度≥ISO 4406 18/15 |
| 溫度范圍 | -20～+80 ℃ | 工作油溫 40–60 ℃最佳 |
| 容積效率 | ≥90% | 高壓下內泄漏控制良好 |
| 噪音 | ≤75 dB(A) | 2A 齒形優化，降低脈動與噪音 |
| 材質 | 泵體：鋁合金；端蓋 / 法蘭：鑄鐵；齒輪：合金鋼；軸套：鋁青銅 | 輕量化 + 高強度兼顧 |
| 安裝 | 法蘭安裝（SAE AA 兩螺栓）；軸型：鍵軸 / 花鍵 | 安裝面通用，互換性強 |
| 接口 | 進油口：#8 SAE；出油口：#6 SAE | 標準液壓接口，適配常規管路 |
三、結構與工作原理
1. 核心結構
- 泵體：鋁合金殼體，輕量化且強度足，內置吸壓油腔分隔結構。
- 齒輪副：漸開線優化齒形，合金鋼材質，高精度加工，降低嚙合脈動與噪音。
- 軸與軸承：主動軸與從動軸配鋁青銅軸套，抗磨耐蝕，承載高壓徑向力。
- 密封：標配機械密封（FG）或丁腈橡膠密封（EP），防軸端泄漏。
- 端蓋：鑄鐵材質，支撐軸承并密封泵腔，保證軸向間隙穩定。
2. 工作原理（外嚙合定量泵）
- 吸油過程：電機驅動主動齒輪旋轉，從動齒輪反向同步轉動。吸油腔側輪齒脫開嚙合，容積增大形成真空，液壓油經進油口吸入并充入齒間。
- 壓油過程：齒輪旋轉將齒間油液帶至壓油腔。壓油腔側輪齒進入嚙合，容積縮小，油液被擠壓至出油口，建立高壓輸出。
- 核心特點：排量固定，流量與轉速嚴格成正比；靠 “嚙合密封 + 容積變化” 實現吸排油，抗污染能力強于柱塞泵 / 葉片泵。
四、關鍵功能與選型匹配
1. 功能亮點
- 高壓適配：210 bar 額定、280 bar 峰值，適配小型高壓回路（如夾緊、輔助驅動）。
- 抗污耐用：對油液清潔度要求低，軸套支撐結構耐沖擊，適合工況復雜場景。
- 安裝靈活：法蘭定位快，軸型可選鍵軸 / 花鍵，接口通用，易替換維護。
- 低噪穩定：優化齒形設計，運行脈動小、噪音低，適合機床等對噪音敏感設備。
2. 選型要點
- 流量匹配：按系統需求 Q=6.8–12.6 L/min（@1500 rpm）選型，轉速可按需調整。
- 壓力匹配：系統工作壓力≤210 bar；若短時超壓需確認峰值是否≤280 bar。
- 介質與溫度：確保液壓油粘度、溫度在范圍內，避免粘度過高（卡滯）或過低（泄漏）。
- 安裝接口：確認法蘭型號（SAE AA）、軸型（鍵軸 / 花鍵）及進出口接口尺寸，與原系統一致。
五、安裝與調試要點
1. 安裝規范
- 同軸度：泵與電機 / 發動機聯軸器同軸度≤0.05 mm，嚴禁硬連接，避免軸承磨損。
- 扭矩：法蘭螺栓按推薦扭矩緊固（通常 25–35 N?m），均勻對角擰緊，防泄漏。
- 管路：進油管加粗、短直，加裝粗濾器（≥100 目），防止雜質進入；出油管加裝高壓軟管減震。
- 轉向：確認旋轉方向與泵體標識一致（順時針 / 逆時針），反轉無吸油且易損壞。
2. 調試步驟
- 空載試運行：無負載啟動，運行 3–5 分鐘，檢查有無異響、泄漏、過熱。
- 壓力標定：逐步加載至額定壓力，觀察流量、壓力穩定性，調整溢流閥至設定值。
- 泄漏檢查：重點檢查軸端、法蘭結合面，若有泄漏及時更換密封或緊固螺栓。
- 噪音排查：若噪音過大，檢查齒輪嚙合間隙、同軸度或油液粘度。
六、常見故障與排除
| 故障現象 | 可能原因 | 排除方法 |
| 壓力上不去 | 內泄漏大（齒輪 / 軸套磨損）、進油管漏氣、轉速過低 | 更換磨損件、緊固進油管、提高轉速至 1500 rpm 以上 |
| 流量不足 | 吸油過濾器堵塞、油位過低、粘度偏高 | 更換 / 清洗過濾器、補油至油位線、檢查油液粘度 |
| 異響嚴重 | 齒輪磨損、軸承損壞、同軸度超差、困油加劇 | 更換齒輪 / 軸承、校正同軸度、優化齒形（若支持） |
| 軸端漏油 | 密封老化、安裝扭矩不足 | 更換密封、按規范緊固螺栓 |
| 過熱停機 | 過載運行、油液冷卻不足、泄漏發熱 | 卸載至額定壓力、加裝冷卻器、排查泄漏點 |
七、典型應用場景
- 小型液壓站：提供穩定高壓動力，適配夾具、小型油缸回路。
- 機床設備：進給、夾緊、潤滑等輔助液壓系統，低噪穩定。
- 工程機械：小型挖掘機、裝載機的輔助控制回路（如轉向、制動）。
- 農業機械：播種機、收割機的液壓控制單元。
- 工業自動化：自動化生產線的小型執行機構動力源。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyyb/821.html
