HYTEK海特克HA10VSO28 45 71 100 140DFR/31R-PSC12N00變量柱塞泵
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC

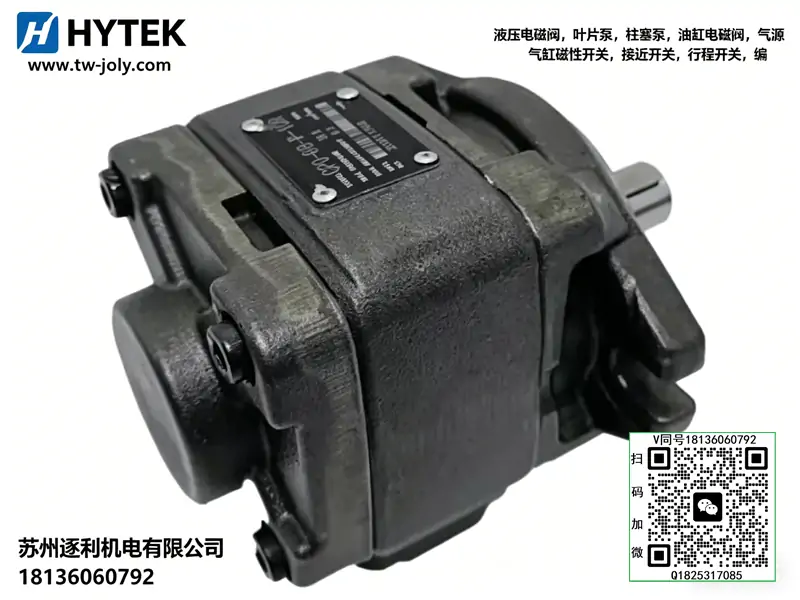

CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027
HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

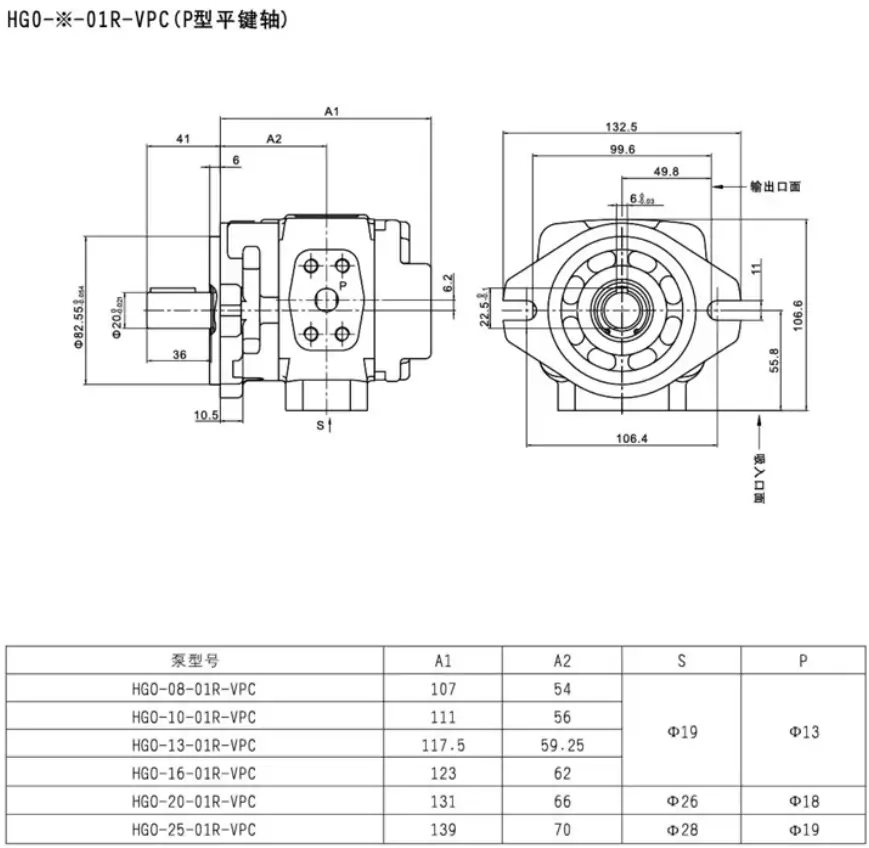

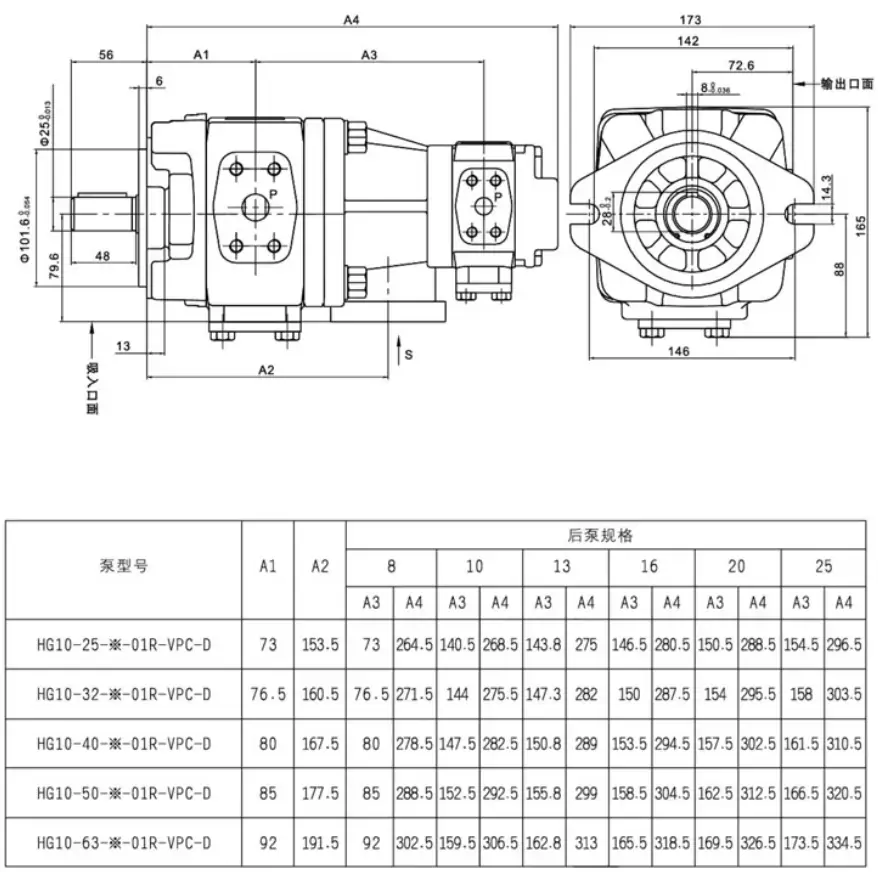

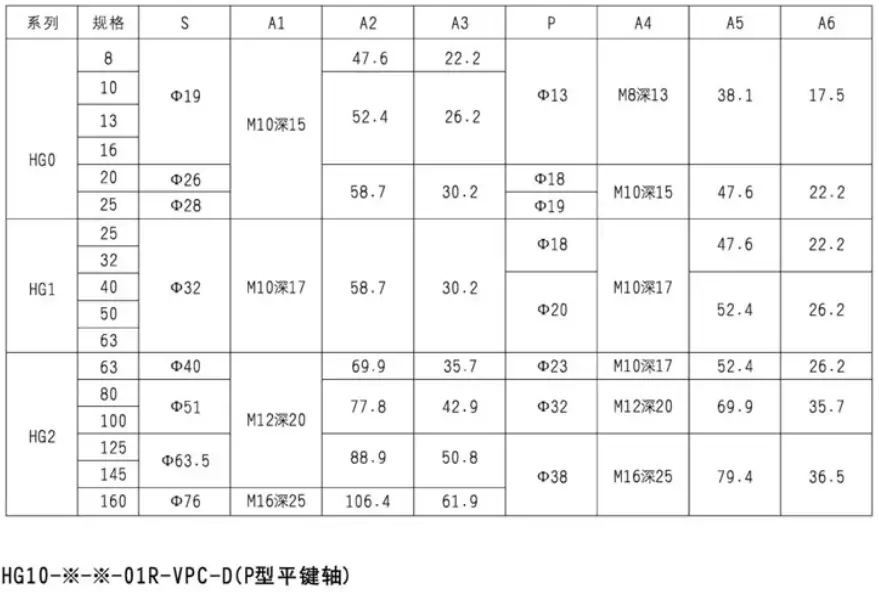

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

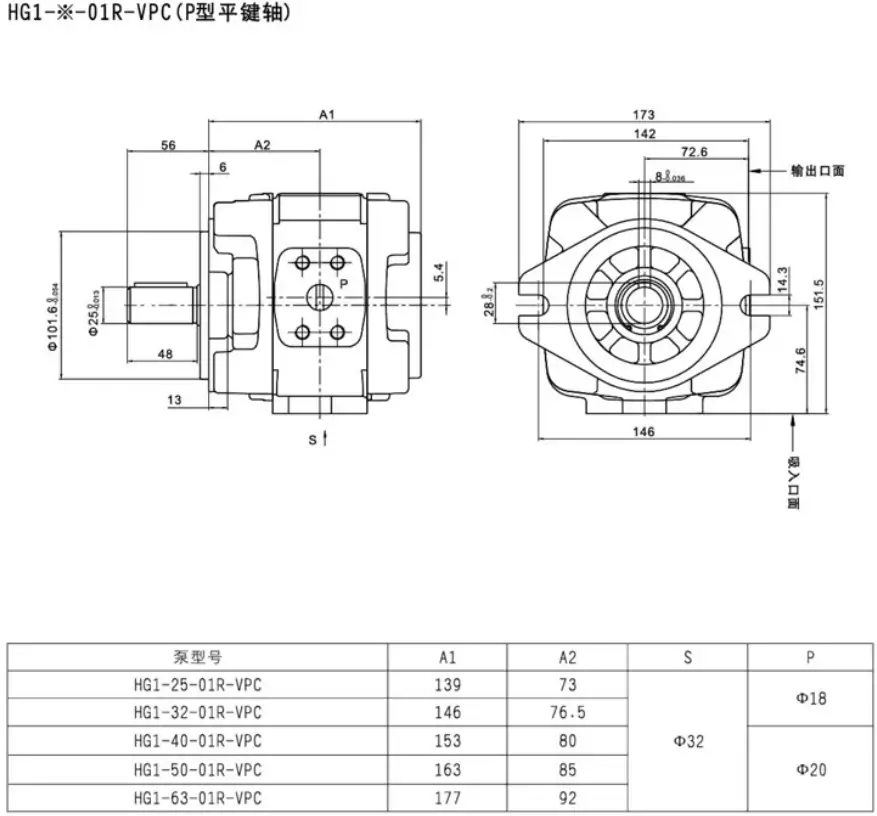

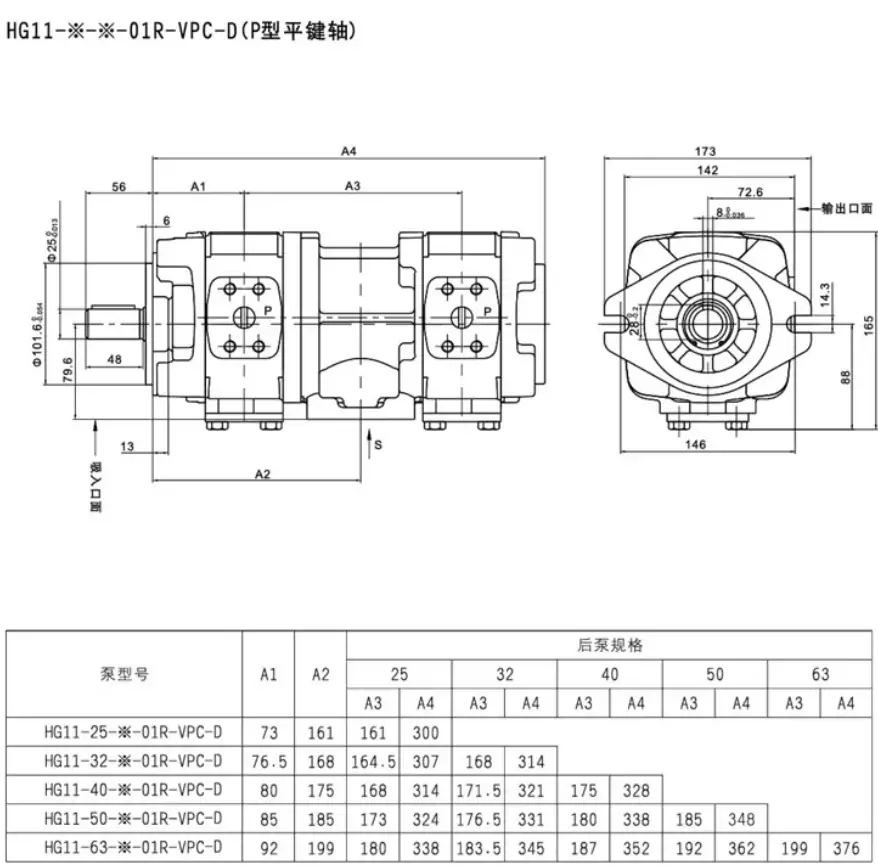

HG1系列：
HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

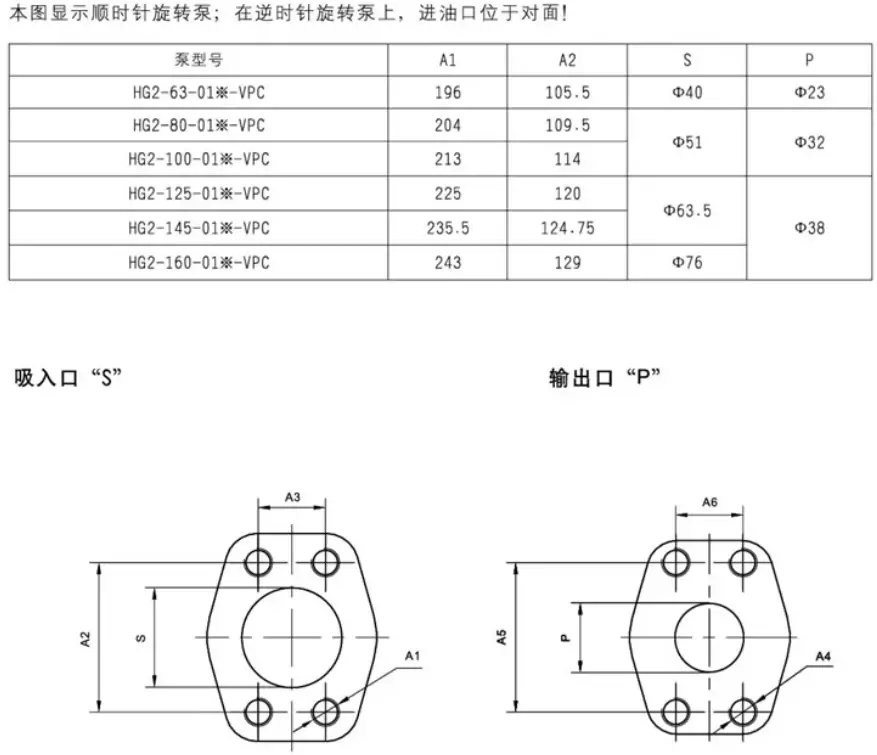

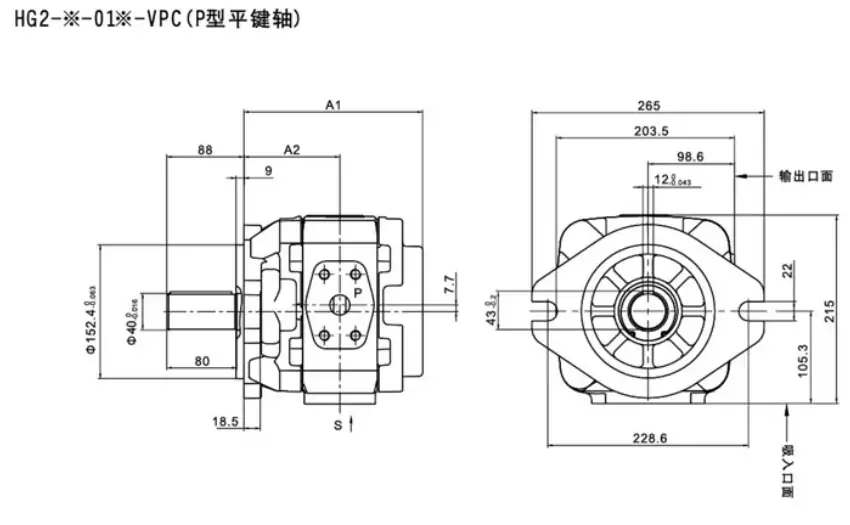

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

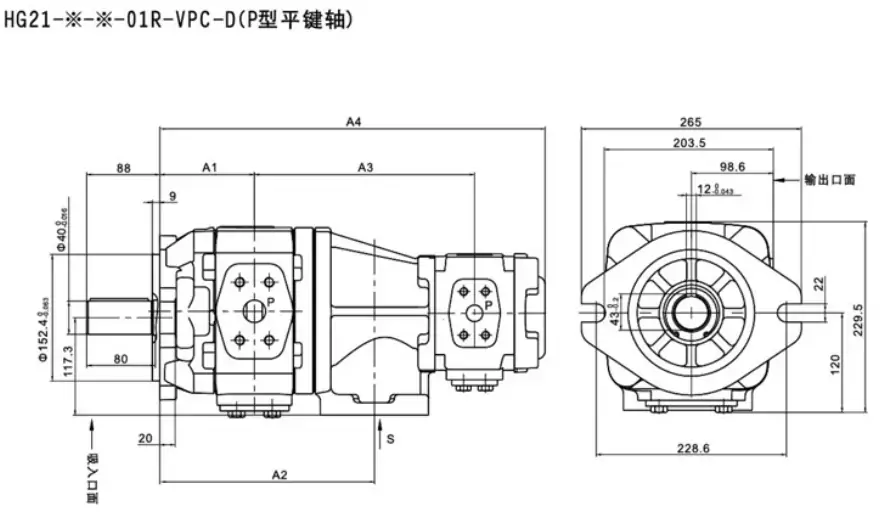

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
HA10VSO28 是開式回路斜盤式軸向柱塞變量泵，屬中高壓、小排量、通軸型，主打高效率、低噪音、多控制方式、可串聯，廣泛用于工程機械、工業液壓、船舶與行走機械等中高壓變流量系統。
一、型號釋義（以典型型號 HA10VSO28DFR/31R-PPA12N00 為例）
- HA10VSO：系列代號，開式回路、斜盤式、軸向柱塞變量泵
- 28：理論排量 28 mL/rev
- DFR：控制方式（DFR = 壓力 + 流量復合控制；另有 DR = 恒壓、LR = 負載敏感、DFLR = 恒功率 + 負載敏感）
- 31：系列版本（31 為主流標準版）
- R：旋轉方向（R = 順時針，軸端視；L = 逆時針）
- PPA12N00：接口、密封、軸端、法蘭等配置代碼
二、核心技術參數（標準型）
| 參數 | 數值 | 備注 |
| 結構形式 | 斜盤式軸向柱塞、變量、開式回路 | 通軸設計，可串聯 |
| 理論排量 | 28 mL/rev | 最大幾何排量 |
| 額定壓力 | 28 MPa（280 bar） | 連續工作壓力 |
| 峰值壓力 | 35 MPa（350 bar） | 短時最高壓力 |
| 轉速范圍 | 800~3000 rpm | 推薦 1500~2500 rpm |
| 最大流量 | 84 L/min @3000 rpm | 空載低壓 |
| 驅動功率 | 39 kW @3000 rpm、28 MPa | 參考值 |
| 工作油溫 | -20℃ ~ +80℃ | 推薦 40~60℃ |
| 適用介質 | ISO VG 46/68 抗磨液壓油 | 粘度 30~60 cSt |
| 油口規格 | 吸油口 G1 1/2"，出油口 G1" | 法蘭連接 |
| 泄油口 | 2 個（殼體兩側） | 需單獨回油箱 |
| 旋轉方向 | 順時針（標準） | 逆時針可定制 |
| 安裝方式 | SAE-B 或 ISO 4 孔法蘭 | 通軸后端可串泵 |
| 重量 | 約 23 kg | 不含聯軸器、控制模塊 |
三、結構與工作原理
1. 主要結構
- 泵體：高強度鑄鐵，集成吸 / 排油腔、雙泄油口與控制油口
- 缸體 - 柱塞 - 滑靴：9 個柱塞，頭部鉸接滑靴，貼合斜盤；缸體由主軸驅動旋轉
- 斜盤：傾角可變（0°~±18°），傾角決定排量；由變量活塞驅動
- 配流盤：金屬球面高壓平衡設計，泄漏低、磨損小、效率高
- 控制模塊（DFR 型）壓力控制（DR）：壓力達設定值→斜盤傾角減小→流量降低→恒壓流量控制（FR）：轉速變化時自動微調傾角→維持輸出流量穩定
2. 工作原理（開式回路、變量調節）
- 低壓大流量：系統壓力低→斜盤傾角最大→全排量輸出，執行器快速動作
- 中壓恒壓 / 穩流：壓力上升→壓力調節器動作→減小傾角→流量下降，維持壓力恒定；同時流量控制補償轉速波動
- 高壓保護：壓力超峰值→系統溢流，泵自身無高壓切斷（可外接閥）
四、性能特點
- ? 高效率低噪音：球面配流 + 9 柱塞設計，脈動小、噪聲低（≤68 dB），總效率≥92%
- ? 控制靈活：恒壓、負載敏感、恒功率、電比例控制可選，響應快（≤100 ms）
- ? 通軸可串聯：后端通軸可串聯小泵，實現多回路動力輸出
- ? 抗污染強：硬對硬摩擦副，允許油液污染度≤NAS 9 級，過濾精度≤25 μm
- ? 安裝便捷：SAE/ISO 標準法蘭，雙泄油口適配不同安裝姿態
五、選型要點
- 壓力匹配：連續壓力≤28 MPa，峰值≤35 MPa，避免長期超壓
- 流量計算：Q = 28 × n ÷ 1000（n = 轉速 rpm）例：2000 rpm → Q=56 L/min
- 轉速控制：最低≥800 rpm（防吸空），最高≤3000 rpm（防氣蝕與磨損）
- 控制方式選擇恒壓（DR）：保壓回路、壓力機負載敏感（LR）：多執行器、流量按需分配壓力 + 流量（DFR）：需穩流 + 恒壓的系統（如注塑機、機床）
- 泄油處理：雙泄油口需單獨接回油箱，不可與吸油口連通，泄油壓力≤0.5 MPa
六、常見故障與排除
| 故障 | 原因 | 對策 |
| 流量不足 | 轉速低、吸油漏氣、濾芯堵塞、柱塞 / 滑靴磨損 | 提速、緊固管路、換濾芯、修泵芯 |
| 壓力上不去 | 恒壓調節器卡滯、內泄大、配流盤磨損 | 清洗控制模塊、研磨配流盤、更換柱塞 |
| 噪聲大 | 吸空、油液臟、柱塞卡滯、安裝不同心 | 查吸油回路、換油、清柱塞、校正同軸度 |
| 溫升過高 | 高壓溢流、過載、油液粘度低、散熱差 | 降壓力 / 流量、換高粘度油、加強散熱 |
| 振動大 | 聯軸器同軸度差、斜盤松動、負載波動 | 校正同軸度、緊固斜盤、穩定負載 |
七、典型應用
- 工程機械：小型挖掘機、裝載機、壓路機、叉車
- 工業液壓：注塑機（小型）、機床、壓力機、液壓站
- 行走機械：起重機、高空作業車、混凝土輸送泵
- 船舶液壓：甲板機械、舵機、錨機
