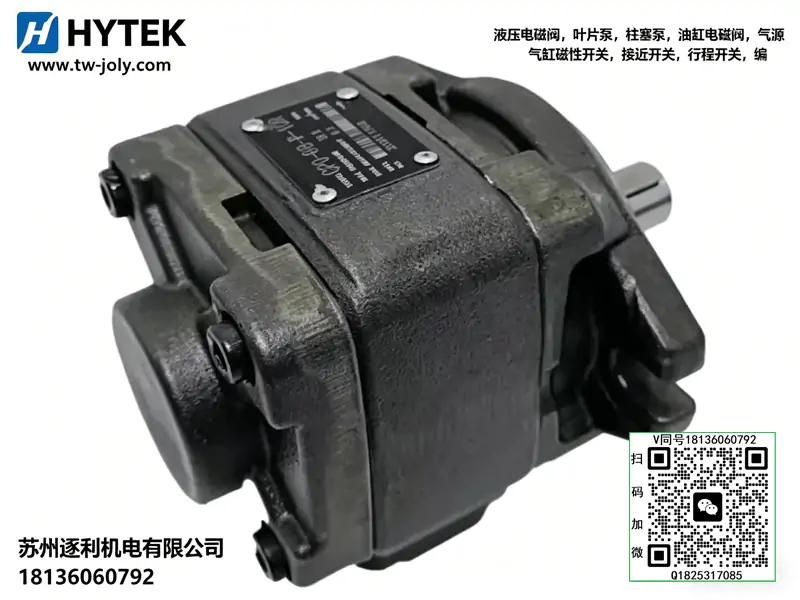

HYTEK海特克HG21-125-63/50/40/32/25-01R-VPC-D-36-1雙聯齒輪泵
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027
HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

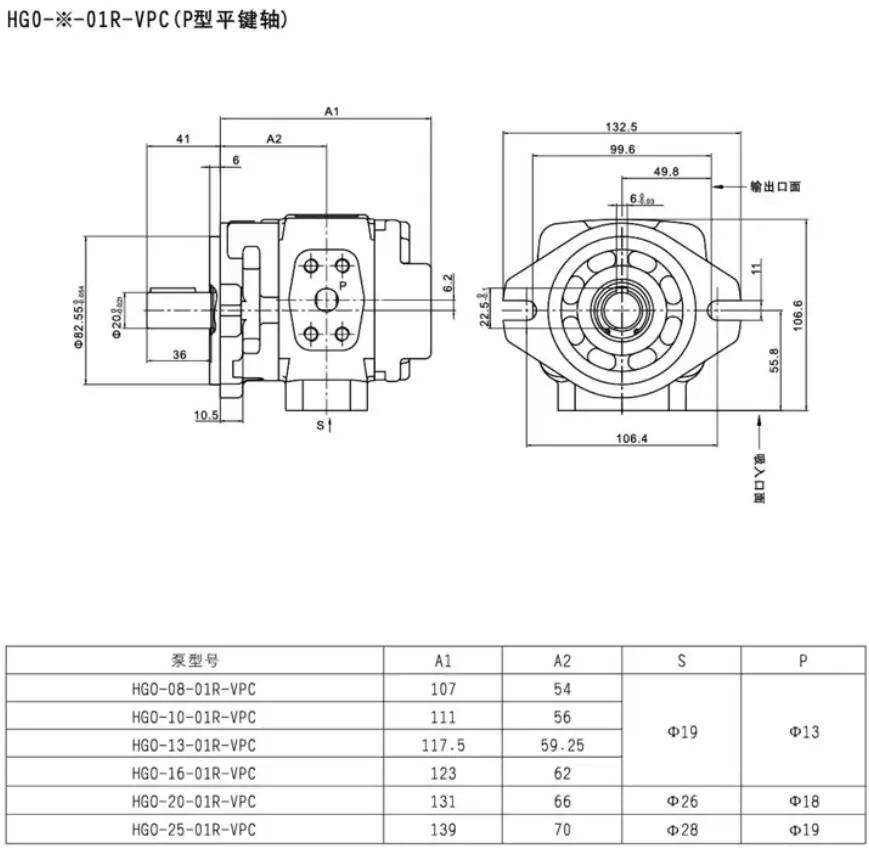

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC
HG1系列：

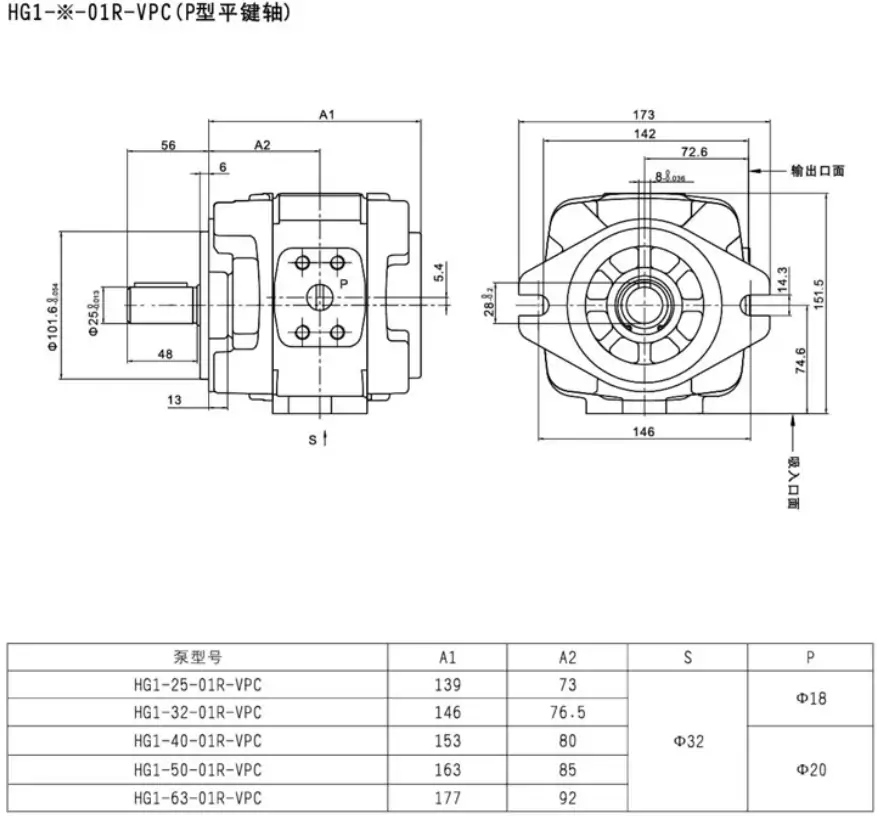

HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

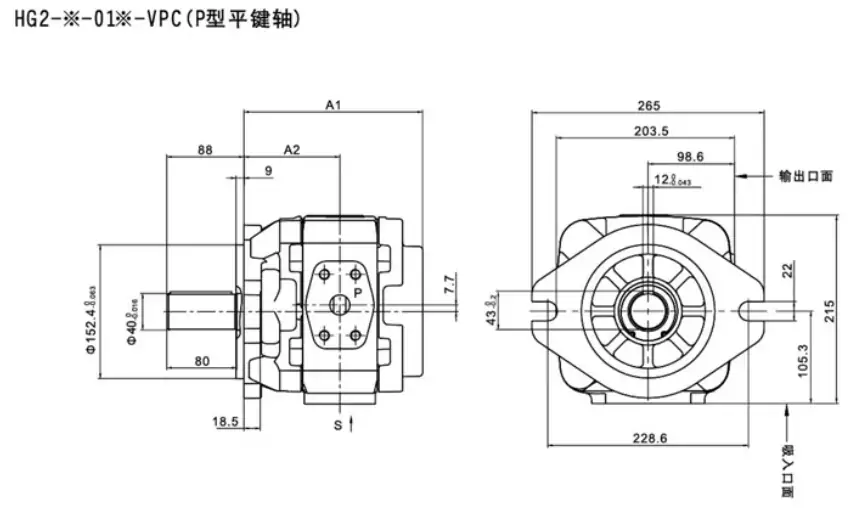

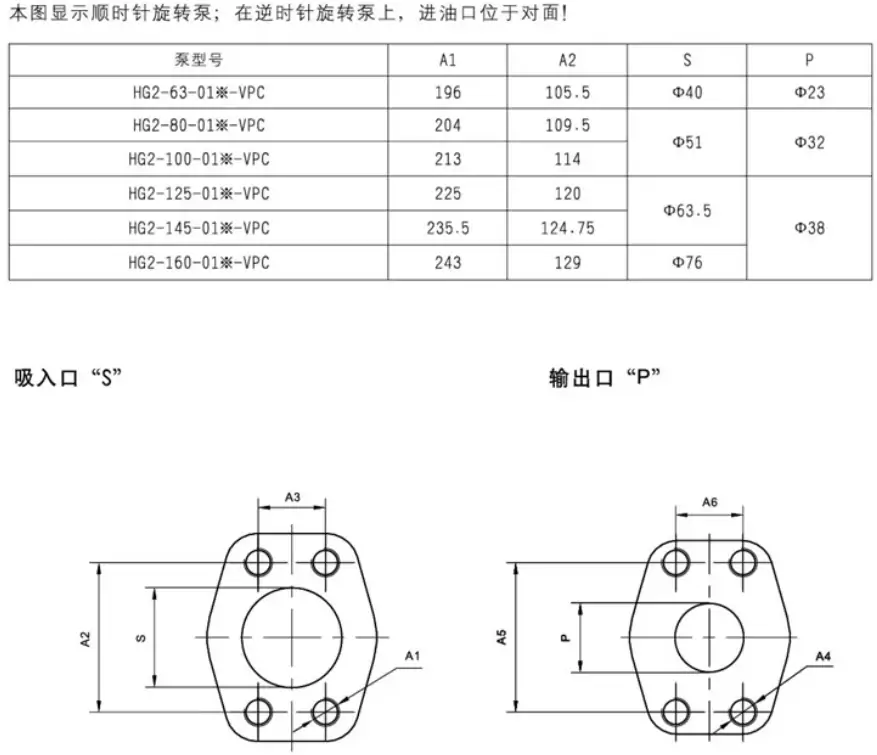

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

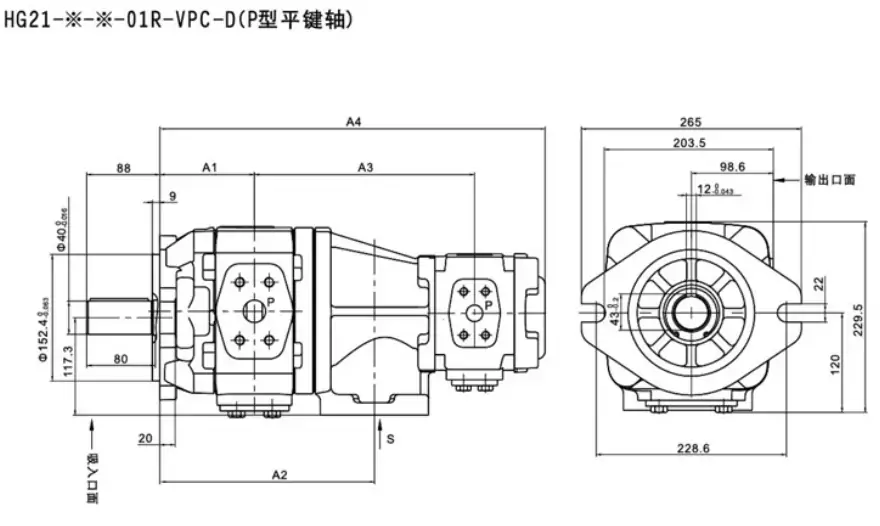

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
HG21?125 是高壓定量?jī)?nèi)嚙合齒輪泵（雙聯 HG2 型），公稱排量 125 mL/r，額定壓力 31.5 MPa、最高 35 MPa，主打伺服 / 變頻節能、高壓低噪、低脈動場景，適配注塑、壓鑄、高壓機床等設備。
一、型號釋義
- HG21：HG2 系列雙聯泵（HG2 為大排量規格，1 為前泵 / 單泵標識）。
- 125：公稱排量 125 mL/r（理論約 124.8 mL/r）。
- 常見后綴：01R（順時針）/01L（逆時針）、VSC/VPC（密封 / 法蘭規格）。
二、結構組成
- 泵體 / 前后蓋：高強度鑄鐵，剛性強、抗振、耐高壓。
- 內齒輪 + 外齒輪：高精度磨齒，接觸平穩、低磨損、長壽命。
- 月牙隔板：隔離吸 / 壓油區，保證容積效率。
- 軸向 + 徑向補償側板：高壓間隙自動補償，低泄漏、高效率。
- 重載軸承 + 高壓軸封：耐沖擊、防泄漏，適配高速高壓。
- SAE 標準法蘭：安裝互換性好，可串聯組成多聯泵。
三、核心參數（典型值）
| 參數 | 數值 |
| 公稱排量 | 125 mL/r（理論 124.8 mL/r） |
| 額定壓力 | 31.5 MPa |
| 最高壓力 | 35 MPa（短時峰值） |
| 轉速范圍 | 200–3000 r/min（推薦 1500–2000 r/min） |
| 容積效率 | ≥94%（1500 r/min、31.5 MPa） |
| 總效率 | ≥88%（額定工況） |
| 流量 @1500 r/min | 約 187 L/min |
| 噪音 | ≤68 dB (A)（額定工況，低脈動） |
| 驅動功率 | 約 58–62 kW（31.5 MPa、1500 r/min） |
| 重量 | 約 48–52 kg（雙聯結構） |
| 軸伸 | SAE 花鍵 / 平鍵（φ40 mm） |
| 油口 | 吸油 SAE 3"，出油 SAE 1?"（高壓法蘭） |
四、工作原理
- 內、外齒輪嚙合旋轉，月牙隔板將齒間容腔分為吸油區與壓油區。
- 吸油：齒間容腔擴大→負壓吸油；壓油：容腔縮小→高壓排油。
- 軸向 + 徑向壓力補償：高壓下自動補償間隙，減少泄漏、維持高效率。
- 內嚙合結構脈動極小，適配伺服變頻高速啟停與壓力保持工況。
五、性能特點
- 高壓高效：額定 31.5 MPa、峰值 35 MPa；容積效率≥94%，伺服系統節能 15%–30%。
- 低噪低脈動：內嚙合 + 消音設計，噪音≤68 dB (A)，流量脈動＜2%，運行平穩。
- 寬轉速適配：200–3000 r/min，低速高扭矩、高速高效率，適配變頻驅動。
- 抗污染長壽命：對油液清潔度要求≤NAS 8，磨齒 + 補償結構，壽命≥10000 小時。
- 安裝靈活：SAE 法蘭，可雙聯 / 多聯組合，適配不同流量需求。
六、安裝與使用要點
- 安裝：法蘭安裝，基座剛性減振；軸同心度≤0.05 mm，避免偏載。
- 油液：抗磨液壓油 ISO VG46–68，油溫 20–60℃；污染度≤NAS 7–8，定期過濾。
- 轉向：R（順時針，軸端視）/L（逆時針），反轉不出油、易損壞。
- 吸油：吸油高度≤0.3 m，防漏氣；吸油口裝 100 μm 濾芯，阻力≤0.03 MPa。
- 啟停：伺服系統低速軟啟動，加載緩慢；停機先卸壓，防液壓沖擊。
七、常見故障與排除
| 故障 | 原因 | 排除 |
| 壓力不足 | 內泄漏、補償板磨損、齒輪磨損 | 檢修泵芯；更換補償板；研磨或更換齒輪 |
| 噪聲大 | 吸空、齒輪嚙合不良、軸承損壞 | 補油、密封吸油管路；校準齒輪間隙；更換軸承 |
| 流量不足 | 吸油阻力大、轉速低、內泄大 | 清洗濾芯、加粗吸油管；提升轉速；檢修密封件 |
| 溫升過高 | 負載超限、冷卻不足、油液劣化 | 降載、加裝冷卻器；換油并過濾 |
八、同系列 HG2 規格對比
| 型號 | 排量 (mL/r) | 額定壓力 (MPa) | 流量 (L/min)@1500 r/min | 重量 (kg) |
| HG2-80 | 80 | 31.5 | 約 120 | 42–45 |
| HG2-125 | 125 | 31.5 | 約 187 | 48–52 |
| HG2-160 | 160 | 31.5 | 約 240 | 55–58 |
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyyb/802.html
