SUNNY桑尼士HA64-F-R04-H-K-32變量柱塞泵A37/45/8056海特克HYTEK
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027
HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

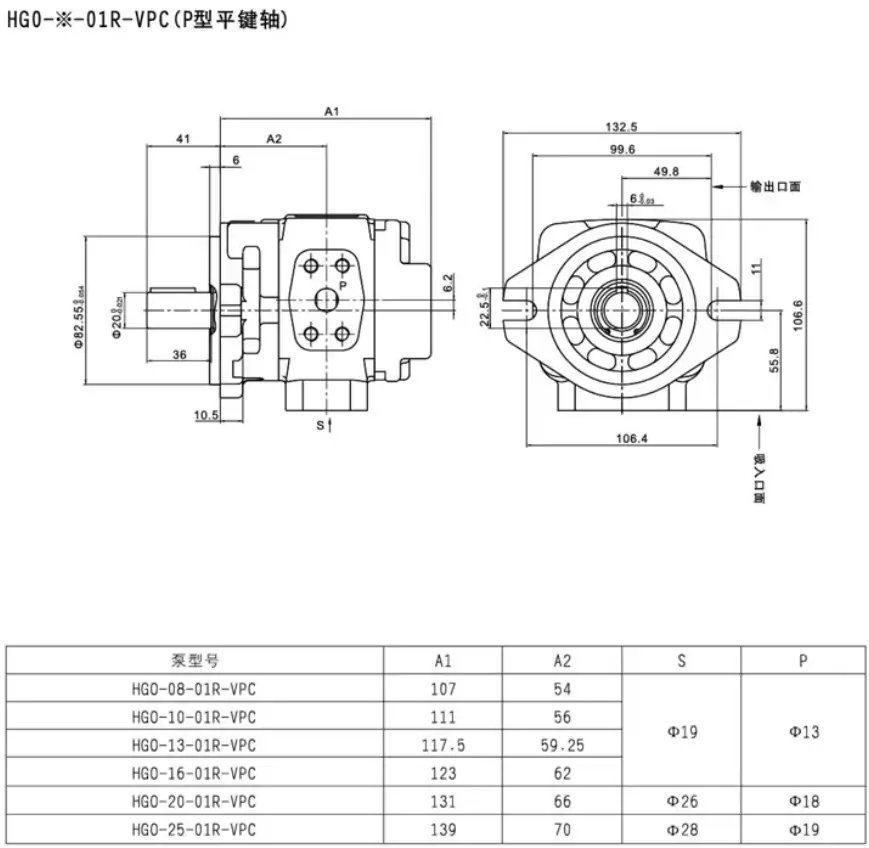

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

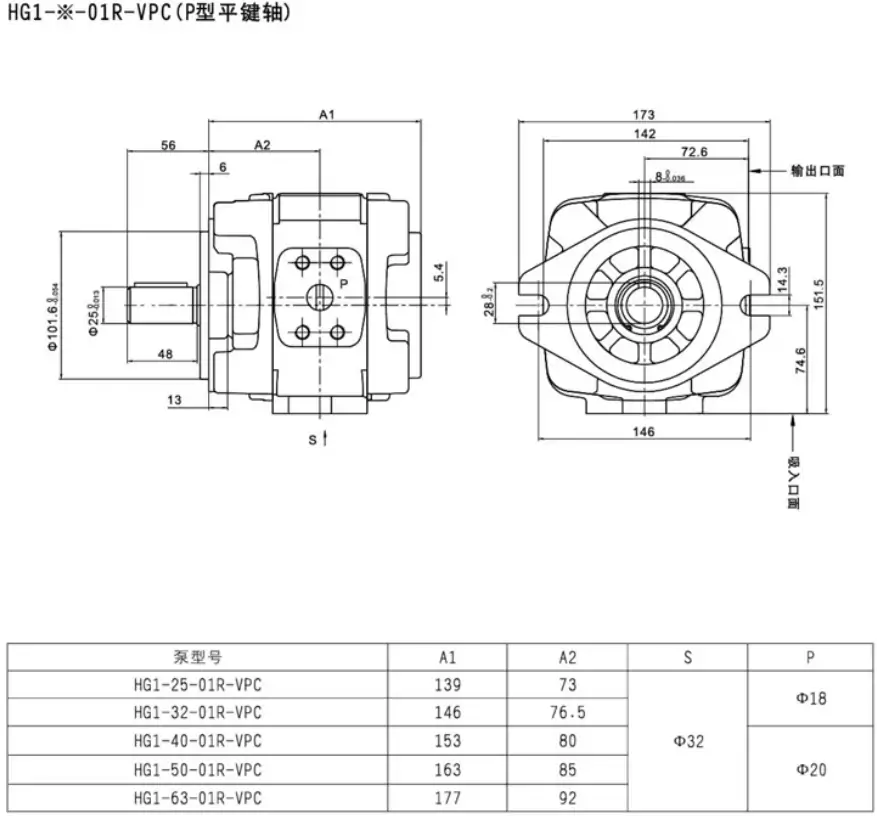

HG1系列：
HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

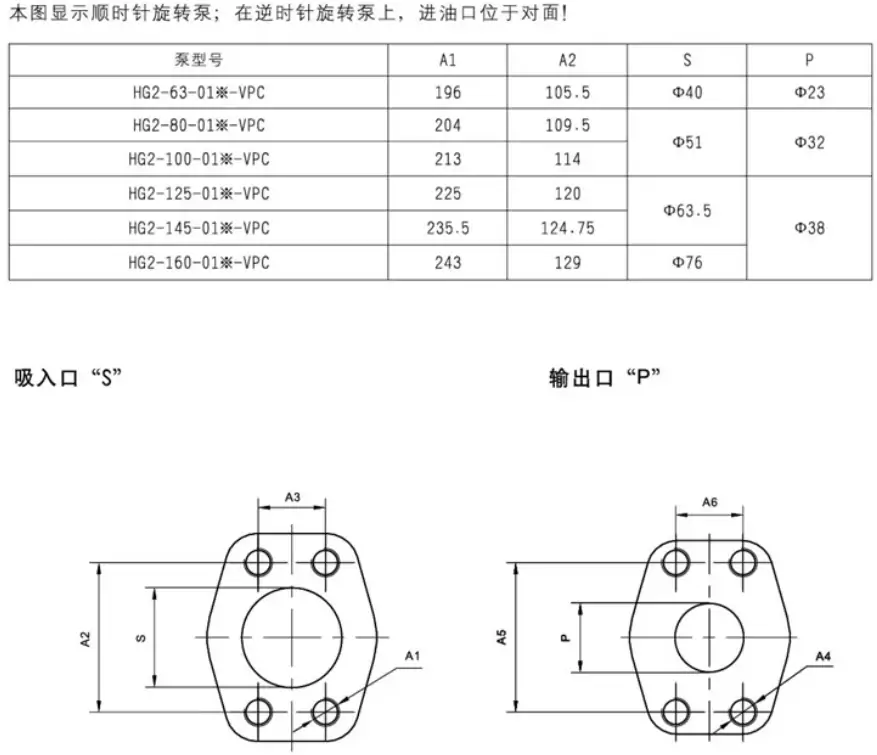

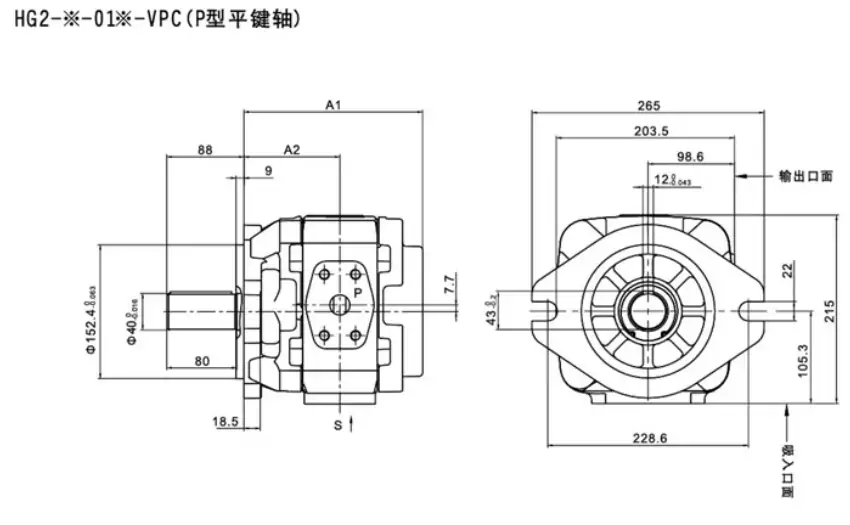

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

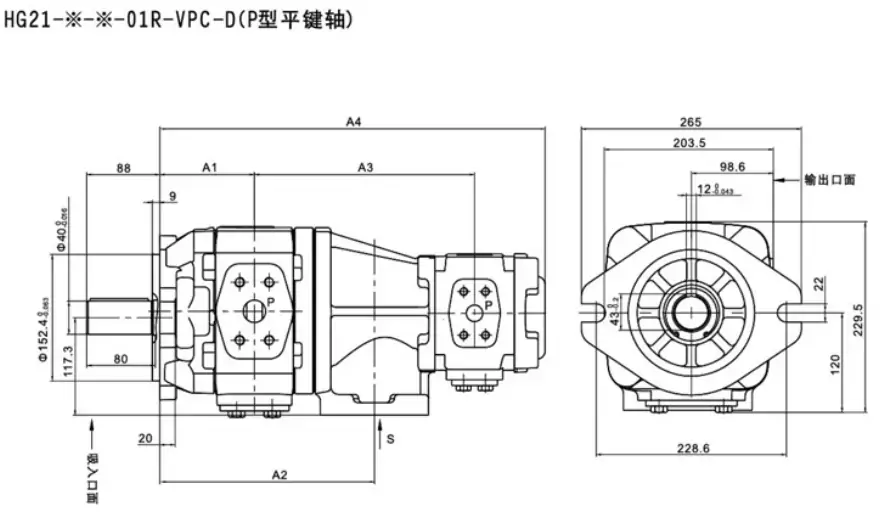

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
HA?64 是高壓、變量軸向柱塞泵，公稱排量 64 mL/r，主打中高壓、節能調速系統，適配注塑、壓鑄、機床等重負載工況。
?? 型號與系列定位
- HA：系列號（高壓變量軸向柱塞泵）。
- 64：公稱排量 64 mL/r。
- 常見后綴：F（法蘭安裝）、R/L（轉向）、04（負載敏感控制）、H（高壓版）、S（花鍵軸）。
?? 結構組成
- 泵體與后蓋：高強度鑄鐵，剛性強、抗振。
- 缸體 + 柱塞 + 滑靴：9 柱塞軸向排列，滑靴靜壓支撐，低摩擦、長壽命。
- 斜盤 + 變量機構：斜盤角度可調（0°–18°），配壓力 / 流量 / 功率控制。
- 配流盤：雙金屬配流，高壓低泄漏，自補償磨損。
- 軸承與軸系：重載角接觸軸承，耐沖擊、壽命長。
?? 核心參數（典型值）
| 參數 | 數值 |
| 公稱排量 | 64 mL/r |
| 額定壓力 | 31.5 MPa |
| 峰值壓力 | 35 MPa |
| 轉速范圍 | 600–2500 r/min（推薦 1500 r/min） |
| 容積效率 | ≥96%（1500 r/min、31.5 MPa） |
| 總效率 | ≥90%（額定工況） |
| 流量 @1500 r/min | 約 96 L/min |
| 噪音 | ≤62 dB (A)（額定工況） |
| 驅動功率 | 約 48–55 kW（31.5 MPa、1500 r/min） |
| 重量 | 約 38–42 kg |
| 軸伸 | 花鍵 / 平鍵可選 |
| 油口 | SAE 法蘭（標準接口） |
?? 工作原理
傳動軸帶動缸體旋轉，斜盤推動柱塞在缸體孔內往復運動：
- 吸油：柱塞外伸→容積增大→負壓吸油（配流盤吸油區）。
- 壓油：柱塞內縮→容積減小→高壓排油（配流盤壓油區）。
- 變量控制：通過調節斜盤角度改變柱塞行程，實現 0–64 mL/r 無級變量。
? 性能特點
- 高壓高效：31.5 MPa 額定、35 MPa 峰值，容積效率≥96%，節能顯著。
- 低噪低脈動：9 柱塞 + 靜壓滑靴，脈動小、噪音低，適合精密控制。
- 變量靈活：支持壓力補償、負載敏感、恒功率控制，適配變頻 / 伺服系統。
- 抗污染強：配流盤自補償，對油液清潔度適應性好。
- 長壽命：重載軸承 + 靜壓支撐，連續運行可靠。
??? 安裝與使用要點
- 安裝：法蘭 / 腳座安裝，基座剛性、減振，軸同心度≤0.05 mm。
- 油口：SAE 法蘭連接，嚴禁接反；吸油高度≤0.5 m，防漏氣。
- 油液：抗磨液壓油 ISO VG46，油溫 20–60℃，污染度≤NAS 7。
- 轉向：R 為順時針（軸端視），L 為逆時針，反轉不出油、磨損。
- 啟停：先空載啟動，再加載；停機先卸壓，防沖擊。
?? 常見故障與排除
| 故障 | 原因 | 排除 |
| 壓力不足 | 內泄漏、配流盤磨損、變量機構卡滯 | 檢查配流盤 / 柱塞磨損；清洗變量機構；校準壓力 |
| 噪聲大 | 吸空、柱塞 / 滑靴磨損、軸承損壞 | 補油、防漏氣；更換柱塞 / 滑靴；更換軸承 |
| 流量不足 | 吸油阻力大、斜盤角度不足、轉速低 | 清洗濾芯、加粗吸油管；校準變量機構；升至額定轉速 |
| 溫升過高 | 負載過大、冷卻不足、油液劣化 | 卸荷、加裝冷卻器；換油與過濾 |
?? 同系列對比（HA 系列）
| 型號 | 排量 (mL/r) | 額定壓力 (MPa) | 峰值壓力 (MPa) | 流量 (L/min)@1500 r/min | 重量 (kg) |
| HA?45 | 45 | 31.5 | 35 | 約 68 | 34–38 |
| HA?64 | 64 | 31.5 | 35 | 約 96 | 38–42 |
| HA?80 | 80 | 31.5 | 35 | 約 120 | 42–46 |
