不二越NACHI單向節流閥 FR/CFR-G03/G06/G10/T10/T06/T03-10
NACHI不二越PZ油泵：
PZ-2A-35-E1A-11，PZ-2A-35-E2A-11，PZ-2A-35-E3A-11，PZ-2A-45-E1A-11，PZ-2A-45-E2A-11，PZ-2A-45-E3A-11，PZ-2B-3.5-35E1A-11，PZ-2B-5-35E2A-11，PZ-2B-6.5-35E3A-11，PZ-2B-8-45E1A-11，PZ-2B-8-45E2A-11，PZ-3B-10-70E1A-11，PZ-3B-13-70E2A-11，PZ-3B-16-70E3A-11，PZ-4B-20-100E1A-11，PZ-4B-25-100E2A-11，PZ-4B-32-100E3A-11，PZ-5B-40-130E1A-11，PZ-5B-50-130E2A-11，PZ-5B-64-130E3A-11，PZ-6B-100-180E2A-20，PZ-6B-100-220E2A-20，PZ-6B-125-180E3A-20，PZ-6B-125-220E3A-20，PZ-6B-80-180E1A-20，PZ-6B-80-220E1A-20
NACHI不二越PZS油泵：
PZS-3A-180-N3-10，PZS-3A-100-N3-10，PZS-3A-100-N4-10，PZS-3A-130-N3-10，PZS-3A-130-N4-10，PZS-3A-180-N4-10，PZS-3A-220-N3-10，PZS-3A-220-N4-10，PZS-3A-70-N3-10，PZS-3A-70-N4-10，PZS-3B-100-N3-10，PZS-3B-100-N4-10，PZS-3B-130-N3-10，PZS-3B-130-N4-10，PZS-3B-180-N3-10，PZS-3B-180-N4-10，PZS-3B-220-N3-10，PZS-3B-220-N4-10，PZS-3B-70N1-10，PZS-3B-70N3-10，PZS-3B-70-N3-10，PZS-3B-70N4-10，PZS-3B-70-N4-10，PZS-4A-100N1-10，PZS-4A-100-N3-10，PZS-4A-100-N4-10，PZS-4A-130-N3-10，PZS-4A-130-N4-10，PZS-4A-180-N3-10，PZS-4A-180-N4-10，PZS-4A-220-N3-10，PZS-4A-220-N4-10，PZS-4A-70-N3-10，PZS-4A-70-N4-10，PZS-4B-100N1-10，PZS-4B-100N3-10，PZS-4B-100-N3-10，PZS-4B-100N4-10，PZS-4B-100-N4-10，PZS-4B-130-N3-10，PZS-4B-130-N4-10，PZS-4B-180-N3-10，PZS-4B-180-N4-10，PZS-4B-220-N3-10，PZS-4B-220-N4-10，PZS-4B-70-N3-10，PZS-4B-70-N4-10，PZS-5A-100-N3-10，PZS-5A-100-N4-10，PZS-5A-130-N3-10，PZS-5A-130-N4-10，PZS-5A-180-N3-10，PZS-5A-180-N4-10，PZS-5A-220-N3-10，PZS-5A-220-N4-10，PZS-5A-70-N3-10，PZS-5A-70-N4-10，PZS-5B-100-N3-10，PZS-5B-100-N4-10，PZS-5B-130N1-10，PZS-5B-130N3-10，PZS-5B-130-N3-10，PZS-5B-130N4-10，PZS-5B-130-N4-10，PZS-5B-180-N3-10，PZS-5B-180-N4-10，PZS-5B-220-N3-10，PZS-5B-220-N4-10，PZS-5B-70-N3-10，PZS-5B-70-N4-10，PZS-6A-100-N3-10，PZS-6A-100-N4-10，PZS-6A-130-N3-10，PZS-6A-130-N4-10，PZS-6A-180N3-10，PZS-6A-180-N3-10，PZS-6A-180N4-10，PZS-6A-180-N4-10，PZS-6A-220N3-10，PZS-6A-220-N3-10，PZS-6A-220-N4-10，PZS-6A-70-N3-10，PZS-6A-70-N4-10，PZS-6B-100-N3-10，PZS-6B-100-N4-10，PZS-6B-130-N3-10，PZS-6B-130-N4-10，PZS-6B-180N1-10，PZS-6B-180N3-10，PZS-6B-180-N3-10，PZS-6B-180N4-10，PZS-6B-180-N4-10，PZS-6B-220N1-10，PZS-6B-220N3-10，PZS-6B-220-N3-10，PZS-6B-220N4-10，PZS-6B-220-N4-10，PZS-6B-70-N3-10，PZS-6B-70-N4-10，，
NACHI不二越VDS葉片泵：
VDS-0B-1A2，VDS-0B-2A2-U-1730K，VDS-0B-1A3-U-1249K，VDS-0B-1A3-NU-1731K，VDS-0B-1A3-E11，VDS-0B-1A2-U-1249L，VDS-0B-1A2-E11，VDS-0B-1A1-E11，VDS-0B-1A3-U-10，VDS-OB-A2-10，VDS-OB-A1-10，VDS-0B-1A-111，VDS-OB-1A1-10，VDS-0B-1A21A3，VDS-0B-1A1-U-10，VDS-0B-1A2-10，VDS-OB-1A2-10，VDS-OB-1A3-10，VDS-0B-1AZ-U1249C，VDS-OA-1A2-10，VDS-0A-1A1-10，VDS-0B-1A1-10，VDS-0A-1A2-10，VDS-0A-1A3-10，VDS-1B-2A3-U-20，VDS-OA-1A3-10，VDS-0B-1A2-U1249C，VDS-OA-1A1-10，VDS-OB-1A3-U-10，VDS-0B-1A3-10，VDS-0B-1A2-U-10
不二越VDR葉片泵：
VDR-1A-1A1-13，VDR-1A-1A2-13，VDR-1A-1A3-13，VDR-2A-1A1-13，VDR-2A-1A2-13，VDR-2A-1A3-13，VDR-1B-1A1-13，VDR-1B-1A2-13，VDR-1B-1A3-13，VDR-2B-1A1-13，VDR-2B-1A2-13，VDR-2B-1A3-13，VDR-11A-1A1-1A1-13，VDR-11A-1A1-1A2-13，VDR-11A-1A1-1A3-13，VDR-11A-1A2-1A2-13，VDR-11A-1A3-1A3-13，VDR-11B-1A1-1A1-13，VDR-11B-1A1-1A2-13，VDR-11B-1A1-1A3-13，VDR-11B-1A2-1A2-13，VDR-11B-1A3-1A3-13，VDR-1A-1A2-22，VDR-1A-1A3-22，VDR-1A-1A4-22，VDR-1A-1A5-22，VDR-1A-2A2-22，VDR-1A-2A3-22，VDR-1B-1A2-22，VDR-1B-1A3-22，VDR-1B-1A4-22，VDR-1B-1A5-22，VDR-1B-2A2-22，VDR-1B-2A3-22，VDR-11A-1A2-1A2-22，VDR-11A-1A2-1A3-22，VDR-11A-1A3-1A3-22，VDR-11A-2A2-2A2-22，VDR-11A-2A2-2A3-22，VDR-11A-2A3-2A3-22，VDR-11B-1A2-1A2-22，VDR-11B-1A2-1A3-22，VDR-11B-1A3-1A3-22，VDR-11B-2A2-2A2-22，VDR-11B-2A2-2A3-22，VDR-11B-2A3-2A3-22，VDR-1A-1A2-E22，VDR-1A-1A3-E22，VDR-1A-1A3-Q11，VDR-1A-1A4-E22，VDR-1A-1A5-E22，VDR-1A-2A3-E22，VDR-1B-1A2-E22，VDR-1B-1A2-U-13，VDR-1B-1A2-U-22，VDR-1B-1A3-U-13，VDR-1B-1A3-U-22，VDR-1B-1A4-E22，VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-E20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-E20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-E20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-E20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-E35，VDC-1B-1A2-U-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-E35，VDC-1B-1A3-U-20，VDC-1B-1A4-20，VDC-1B-1A4-20，VDC-1B-1A4-E35，VDC-1B-1A4-P-E35，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-E35，VDC-1B-1A5-P-E35，VDC-1B-2A2-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-E35，VDC-1B-2A3-U-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-E20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-E20，VDC-2A-2A2-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-E20，VDC-2B-1A2-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A3-20，VDC-2B-1A3-E35，VDC-2B-1A4-20，VDC-2B-1A4-20，VDC-2B-1A4-E35，VDC-2B-1A5-20，VDC-2B-1A5-20，VDC-2B-1A5-E20，VDC-2B-1A5-E35，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2B-2A3-20，VDC-2B-2A3-E35，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A3-20，VDC-3B-1A4-2，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號：
UVN-1A-0A2-07-4-11，UVN-1A-0A2-07A-4-11，UVN-1A-0A2-07-46141D，UVN-1A-0A2-07E-4M-11，UVN-1A-0A3-07A-4-11，UVN-1A-0A3-07-4-11，UVN-1A-0A3-07E-4M-11，UVN-1A-0A3-15E-4M-11，UVN-1A-0A4-15-4-11，UVN-1A-0A4-15E-4M-11，UVN-1A-0A415Q296063B，UVN-1A-1A2-07A-4-11，UVN-1A-1A2-07A46066B，UVN-1A-1A2-15-4-11，UVN-1A-1A2-15A-4-11，UVN-1A-1A2-15E-4M-11，UVN-1A-1A2-22-4-11，UVN-1A-1A2-22E-4M-11，UVN-1A-1A3-15-4-11，UVN-1A-1A3-15A-4-11，UVN-1A-1A3-15E-4M-11，UVN-1A-1A3-22-4-11，UVN-1A-1A3-22E-4F11，UVN-1A-1A3-22E-4M-11，UVN-1A-1A4-15-4-11，UVN-1A-1A4-15E-4M-11，UVN-1A-1A4-22-4-11，UVN-1A-1A4-22A-4-11，UVN-1A-1A4-22-46062B，UVN-1A-1A4-22E-4G-11，UVN-1A-1A4-22E-4M-11，UVN-1A-2A4-22S46162C，UVN-1A-2A4-37A-4-20，UVN-1A0A407AQ146063B，UVN-1A1A215E4ME6161C，UVN-1A1A215E4NE6168A，UVN-1A1A3154Q016063C，UVN-1A1A3154Q176063B，UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號：
IPH-22B-3.5-6.5-11，IPH-22B-3.5-8-11，IPH-22B-5-5-11，IPH-22B-5-6.5-11，IPH-22B-5-8-11，IPH-22B-6.5-6.5-11，IPH-22B-6.5-8-11，IPH-23B-3.5-10-11，IPH-23B-3.5-13-11，IPH-23B-3.5-16-11，IPH-23B-5-10-11，IPH-23B-5-13-11，IPH-23B-5-16-11，IPH-23B-6.5-10-11，IPH-23B-6.5-13-11，IPH-23B-6.5-16-11，IPH-23B-8-10-11，IPH-23B-8-13-11，IPH-23B-8-16-11，IPH-2A（B）-3.5-11，IPH-2A（B）-5-11，IPH-2A（B）-6.5-11，IPH-2A（B）-8-11，IPH-2A-3.5-11，IPH-2A-5-11，IPH-2A-6.5-11，IPH-2A-8-11，IPH-2B-3.5-11，IPH-2B-5-11，IPH-2B-6.5-11，IPH-2B-8-11，IPH-3A（B）-10-20，IPH-3A（B）-13-20，IPH-3A（B）-16-20，IPH-3A-10-20，IPH-3A-13-20，IPH-3A-16-20，IPH-3B-10-20，IPH-3B-13-20，IPH-3B-16-20，IPH-4A（B）-20-20，IPH-4A（B）-25-20，IPH-4A（B）-32-20，IPH-4A-20-20，IPH-4A-25-20，IPH-4A-32-20，IPH-4B-20-20，IPH-4B-25-20，IPH-4B-32-20，IPH-55B-40-40-11，IPH-55B-40-50-11，IPH-55B-40-64-11，IPH-55B-50-50-11，IPH-55B-50-64-11，IPH-55B-64-64-11，IPH-56B-40-100-11，IPH-56B-40-125-11，IPH-56B-40-80-11，IPH-56B-50-100-11，IPH-56B-50-125-11，IPH-56B-50-80-11，IPH-56B-64-100-11，IPH-56B-64-125-11，IPH-56B-64-80-11，IPH-5A（B）-40-21（11），IPH-5A（B）-50-21（11），IPH-5A（B）-64-21（11），IPH-5A-40-11，IPH-5A-40-21，IPH-5A-50-21，IPH-5A-64-11，IPH-5A-64-21，IPH-5B-40-11，IPH-5B-40-21，IPH-5B-50-11，IPH-5B-50-21，IPH-5B-64-11，IPH-5B-64-21，IPH-66B-100-100-11，IPH-66B-100-125-11，IPH-66B-125-125-11，IPH-66B-80-100-11，IPH-66B-80-125-11，IPH-6A（B）-100-21（11），IPH-6A（B）-125-21（11），IPH-6A（B）-80-21（11），IPH-6A-100-11，IPH-6A-100-21，IPH-6A-125-21，IPH-6A-80-21，IPH-6B-100-21，IPH-6B-125-21，IPH-6B-80-21，IPH-8-8-11

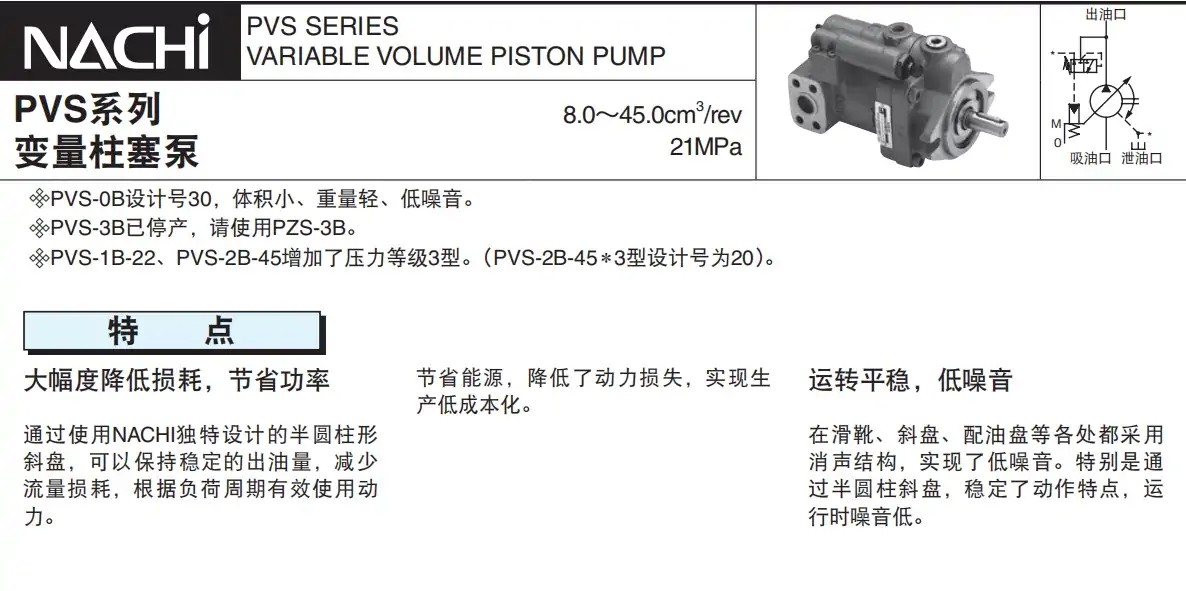

不二越PVS系列柱塞泵型號：

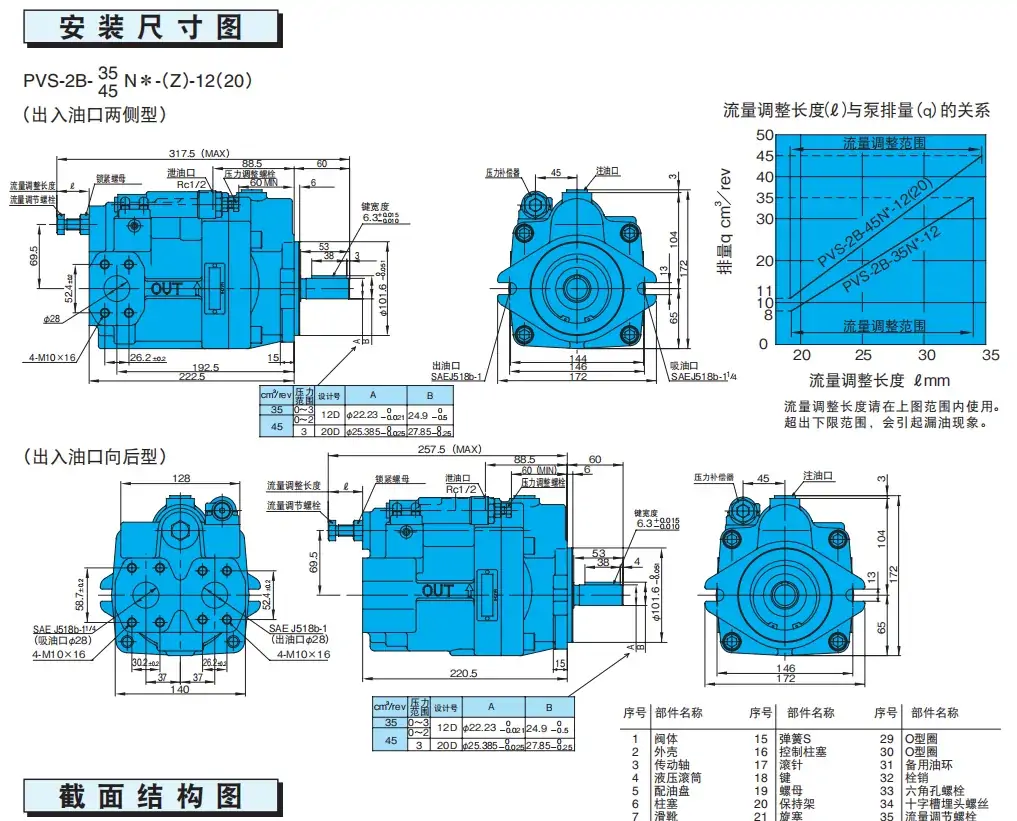

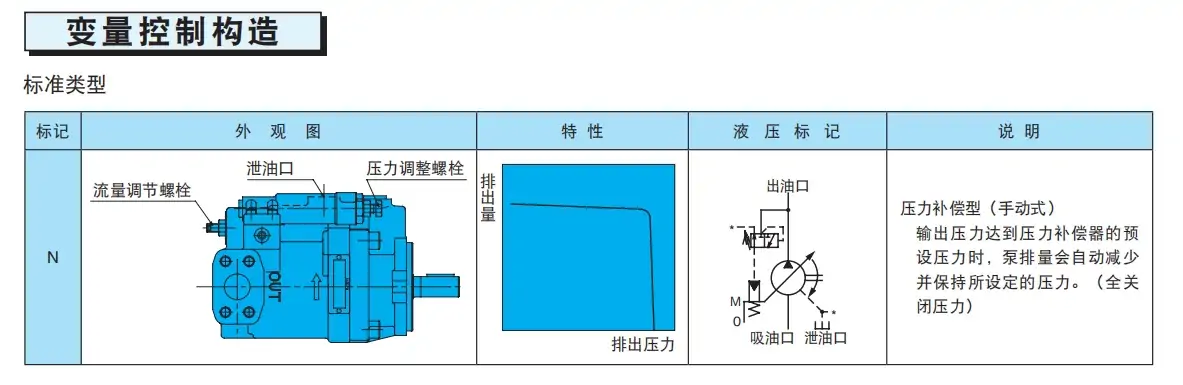

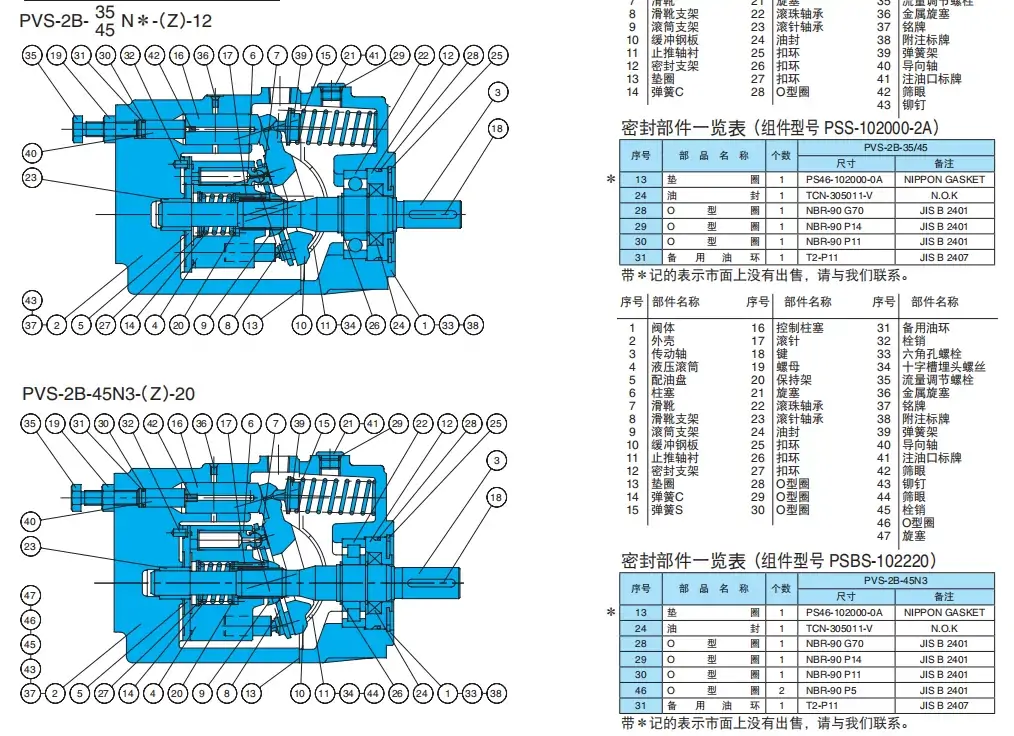

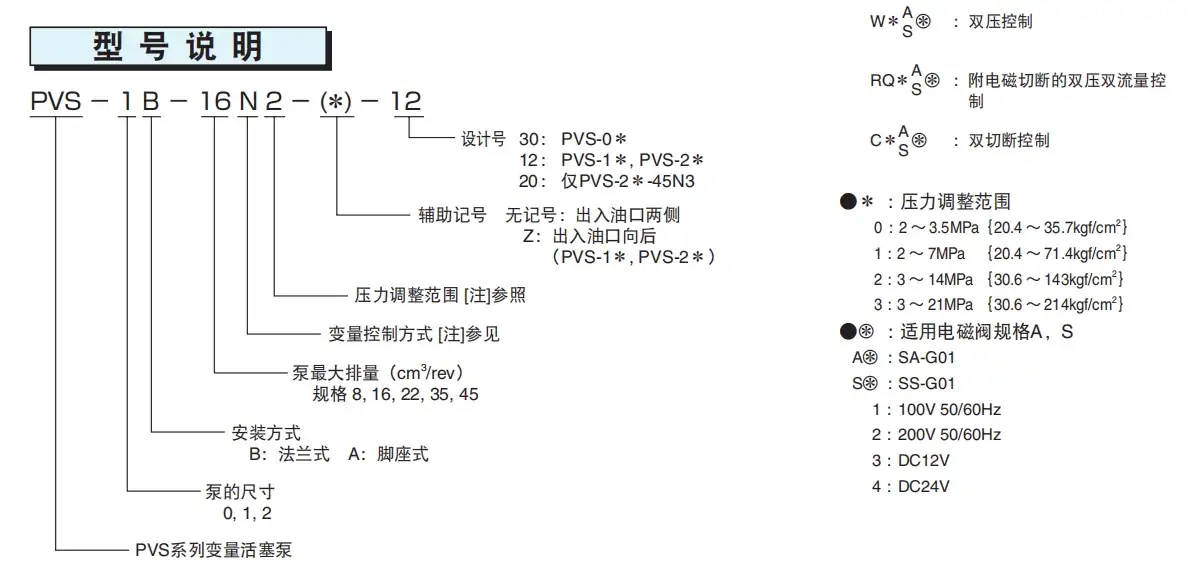

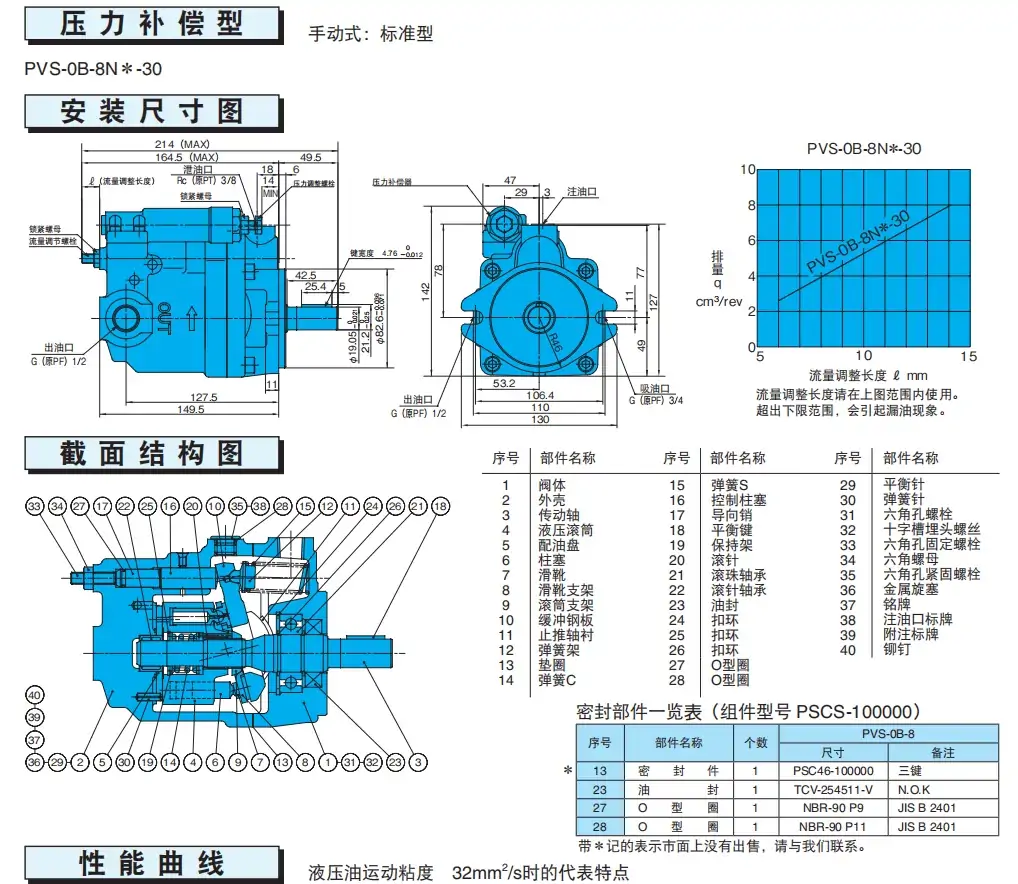

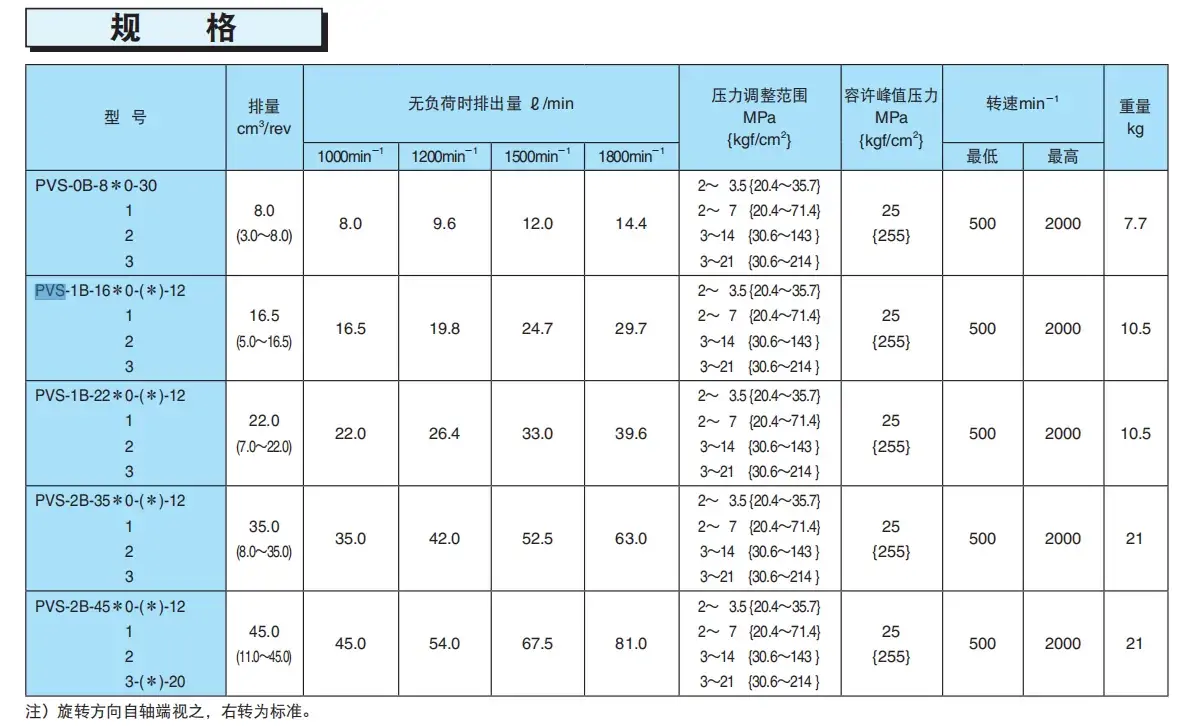

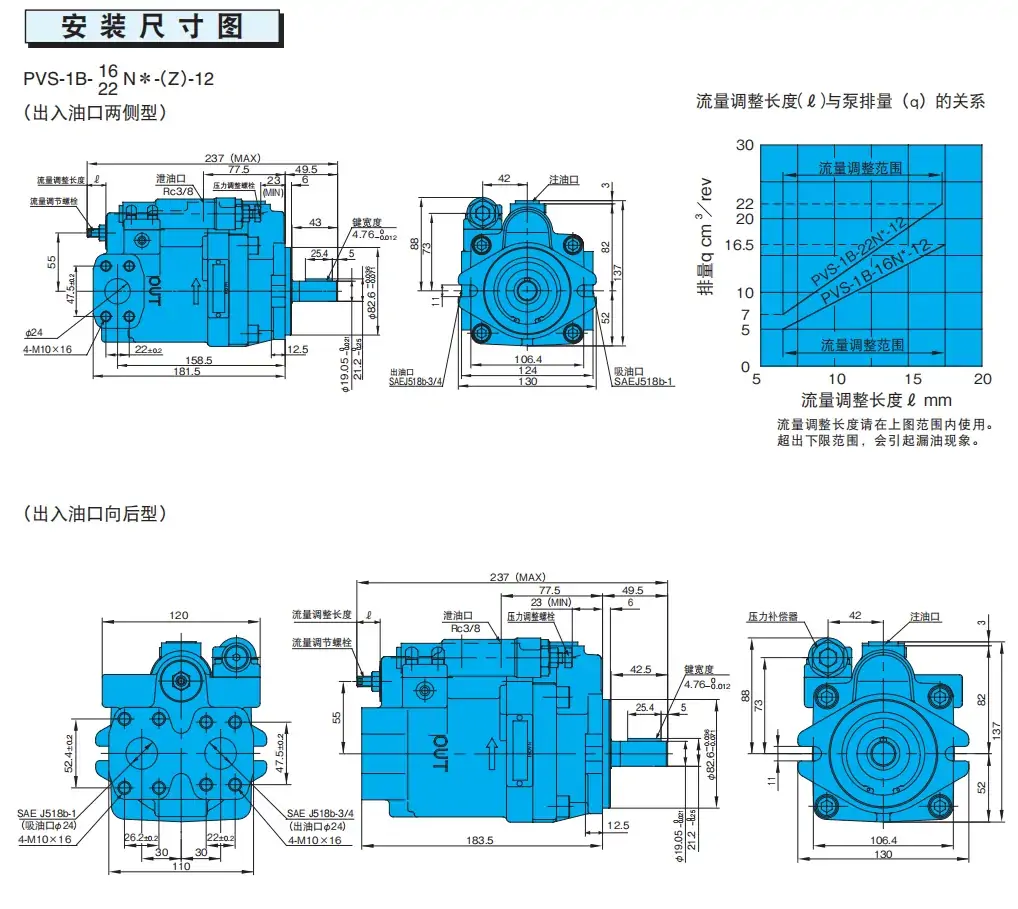

PVS-0B-8N0-30，PVS-0B-8N1-30，PVS-0B-8N2-30，PVS-0B-8N3-30，PVS-0B-8P3-30，PVS-1A-16N1-12，PVS-1B-16N0-12，PVS-1B-16N1-12，PVS-1B-16N1-Z-12，PVS-1B-16N2-12，PVS-1B-16N2-Z-12，PVS-1B-16N3-Z-12，PVS-1B-22N0-12，PVS-1B-22N1-12，PVS-1B-16N3-12，PVS-1B-22N2-12，PVS-1B-22N3-12，PVS-2B-35N0-12，PVS-2B-35N1-12，PVS-2B-35N2-12，PVS-2B-35N3-12，PVS-2B-45N0-12，PVS-2B-45N1-12，PVS-2B-45N2-12，PVS-2B-45N3-20
CFR-G03 是疊加式單向節流閥，屬于流量控制閥，集成節流 + 單向功能，正向節流調速、反向單向通流，廣泛用于機床、自動化液壓回路的執行元件速度控制。
一、型號釋義（通用編碼）
- CFR：系列代號 → 單向節流閥（Check + Flow Regulator）
- G：連接方式 → G = 法蘭 / 墊片式疊加安裝
- 03：通徑規格 → 03=3/8" 通徑（公稱通徑 10mm）
二、核心技術參數
| 參數項 | 數值 | 說明 |
| 結構 | 疊加式、節流 + 單向一體 | 集成設計，節省安裝空間 |
| 公稱通徑 | 10mm（3/8"） | 03 規格標準通徑 |
| 最大流量 | 40 L/min | 適配中小流量回路 |
| 最高工作壓力 | 21 MPa（210 bar） | 中高壓系統通用 |
| 節流調節范圍 | 0～40 L/min | 旋鈕手動無級調速 |
| 單向開啟壓力 | ≈0.05 MPa | 反向通流阻力小 |
| 閥體材質 | 灰鑄鐵 | 強度高、穩定性好 |
| 重量 | ≈1.7 kg | 輕量化、疊加適配性強 |
| 油溫范圍 | -20～70 ℃ | 適配 32#/46# 抗磨液壓油 |
三、工作原理（節流 + 單向復合）
- 正向流動（P→A）：節流調速 油液從進油口 P 流入，經可調節流口（針閥結構）節流后從 A 口流出；旋轉調節旋鈕可改變節流口開度，無級控制流量大小，從而調節執行元件（油缸 / 馬達）的運動速度。
- 反向流動（A→P）：?jiǎn)蜗蛲?油液從 A 口回流時，單向閥閥芯被頂開，節流口短路，油液無節流、低阻力直接回油，不影響反向動作速度，實現正向調速、反向快回。
- 壓力平衡設計 節流閥芯采用壓力平衡結構，高壓下調節扭矩小，操作輕便、調速平穩，負載變化時流量穩定性好。
四、性能特點
- 疊加式安裝：可直接疊加在換向閥、溢流閥等閥塊之間，無需單獨管路、集成度高、泄漏點少。
- 節流單向一體：正向精準調速、反向無阻力通流，一個閥實現兩種功能，簡化回路設計。
- 調速平穩低噪：精密針閥節流 + 壓力平衡，流量調節順滑、負載變化影響小、噪音低。
- 中高壓適配：最高 21MPa 耐壓，適用多數工業液壓系統，可靠性高。
- 維護簡便：旋鈕式調節、結構簡單，日常無需特殊維護，故障排查容易。
五、典型應用
- 數控機床：進給油缸、主軸馬達的速度調節，實現工進調速、快進快退。
- 液壓夾具：夾緊缸慢速夾緊、快速松開，精準控制夾緊速度與壓力。
- 自動化設備：升降臺、輸送機、旋轉機構的平穩調速，防止沖擊與抖動。
- 液壓系統：雙作用油缸回路，單向節流控制單方向速度，反向自由回油。
六、選型匹配要點
- 通徑：03=10mm，適配流量≤40L/min的回路，流量過大易導致節流損失大、發熱高。
- 壓力：最高 21MPa，匹配系統工作壓力≤21MPa，高壓場景優先選同系列高壓型。
- 安裝：G = 疊加式，需匹配同規格 03 通徑疊加閥塊，確保安裝面與油口對齊。
- 調節：手動旋鈕式，適合需現場手動調速的場景；遠程控制可選電磁比例型。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyf/856.html
