SHENWEIYEYA鑄鐵材質液壓電磁溢流閥Y-F10D-P/O
24EHU-F6B-R，24EO-F10B-W，24EO-F6B-R
2AY-F10D-AB(BA)，2AY-F10D-AB（BA）-1，2AY-F16D-AB（BA）-1，2AY-F20D-AB（BA）-1，2AY-F6D-AB(BA)，2AY-F6D-AB（BA）-1
2LA-F16D-ABU，2LA-F6D-ABU

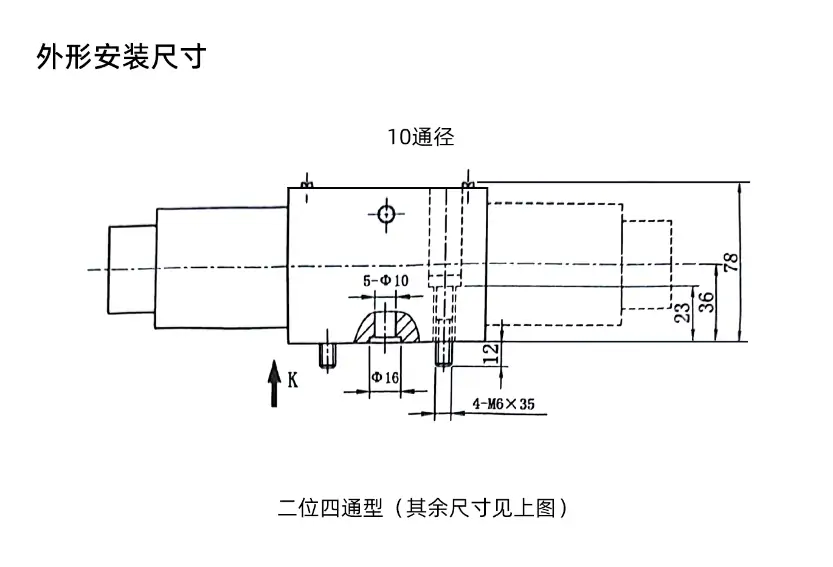

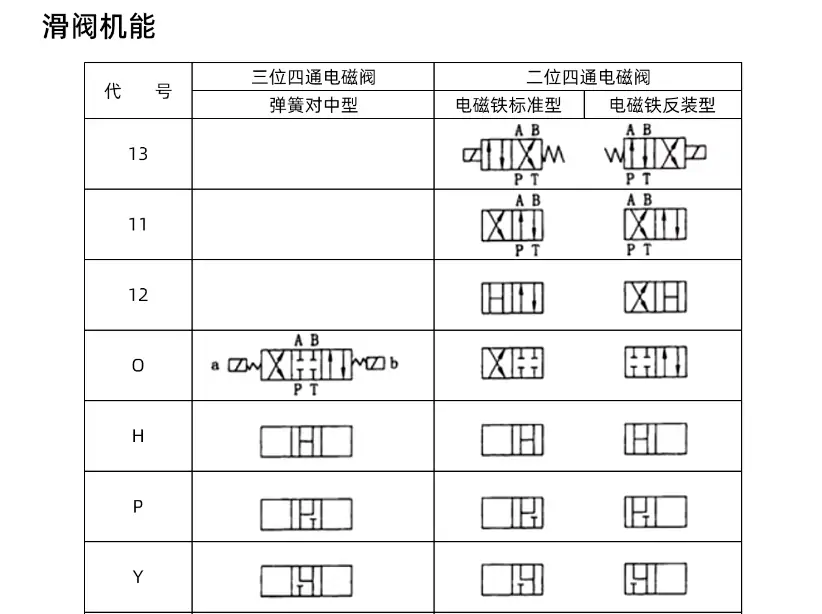

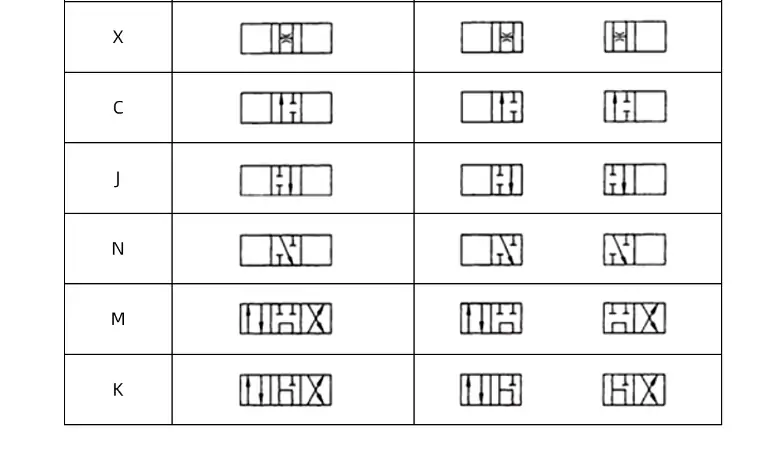

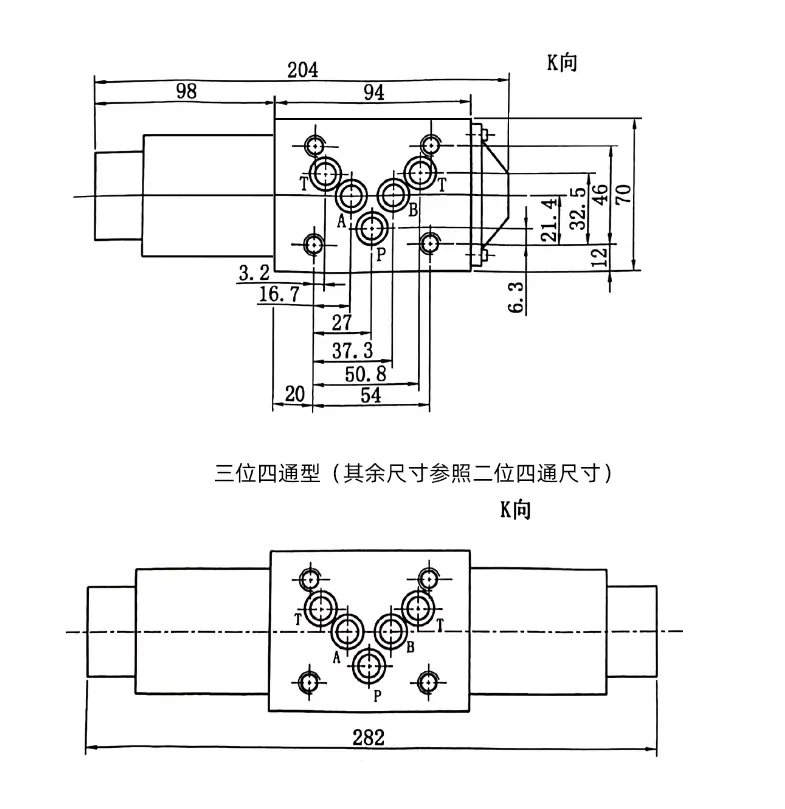

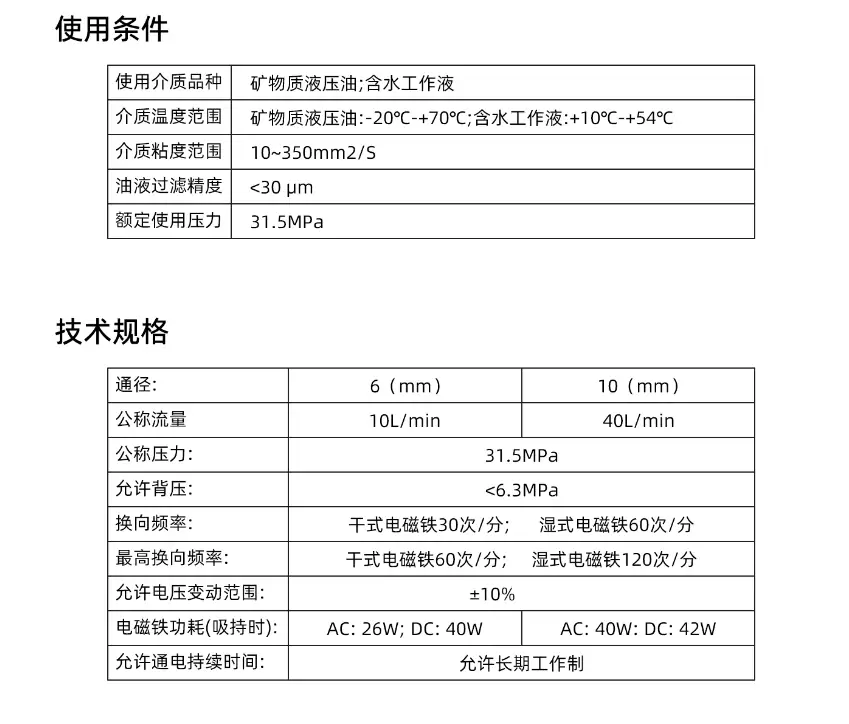

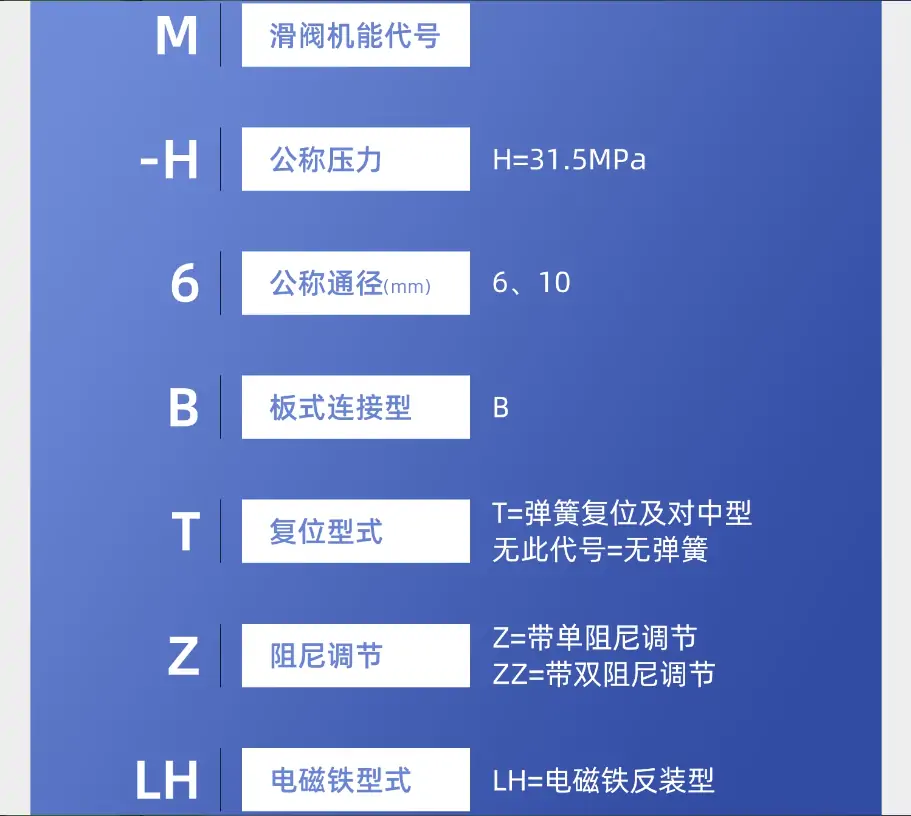

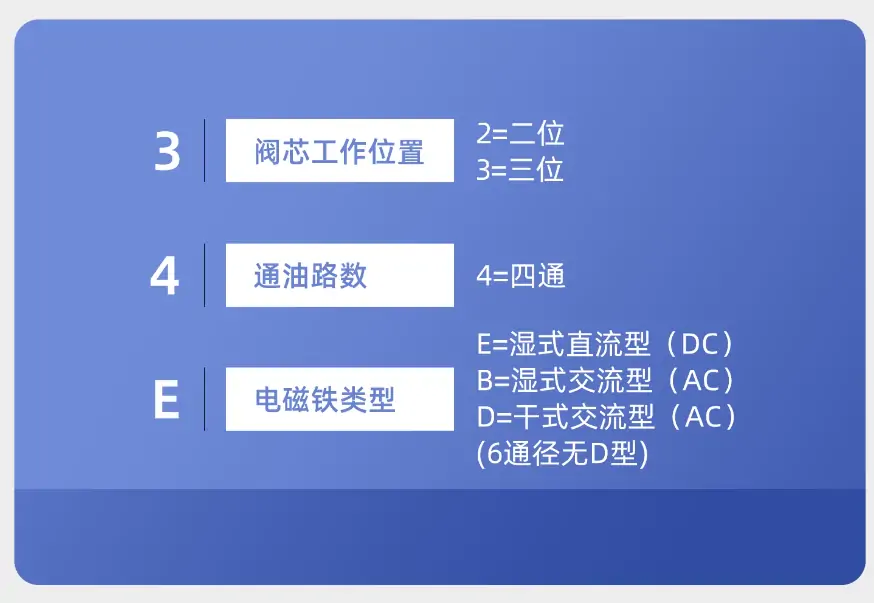

34B0-B10H-T，34BO-H10B-T
34BH-B10H-T，34BH-H10B-T
34BK-B10H-T，34BK-H10B-T
34BM-B10H-T，34BM-H10B-T
34BY-B10H-T，34BY-H10B-T
34E0-B10H-T，34EO-H10B-T
34EH-B10H-T，34EH-F10B，34EH-H10B-T
34EM-B10H-T，34EM-H10B-T
34EY-B10H-T，34EY-F10B，34EY-H10B-T
4WEH16E-50/G24
AY-F10D-A（B）-1，AY-F10D-B（A）-1，AY-F16D-A（B）-1，AY-F16D-AB（BA）-1，AY-F16D-B（A）-1，AY-F20D-A（B）-1，AY-F20D-B（A）-1，AY-F6D-A（B）-1，AY-F6D-B（A）-1
E35DO-63，E35DO-63
J-F10D-P(A)-1，J-F10D-P(B)-1，J-F10D-P-1，J-F16D-P-1，J-F6D-P-1，J-Fc10D-P
LAE-F6/10D-BU
LA-F10D-A-1，LA-F10D-AU-1，LA-F10D-P-1
LAF-F10D-P1P/P
LALF-F10D3-P1P/P，LALF-F10D-P1P/P
LE-F10D-A，LE-F10D-B，LE-F16D-B
LEH-F10D-A，LEH-F10D-B，LEH-F16D-B
L-F10D-O-1，L-F10D-P-1
MQAD-F10-A-E24L，MQAD-F10-AU-E24L
MQADH-F10-B-E24L，MQADH-F10-BU-E24L
MYDI-FC10-P/T-E24L-20
PD-Fa6D-P
QAE-F6/10D-A，QAE-F6/10D-AU，QAE-F6/10D-B，QAE-F6/10D-BU，QAE-F6/16D-A，QAE-F6/16D-AU，QAE-F6/16D-B，QAE-F6/16D-BU，QAE-F6D-AU
XA-F10D-A，XA-F10D-AU，XA-F10D-B，XA-F16D-B，XA-Fa10D-B，XA-Fa10D-B-1，XA-Fa6/10D-B，XA-Fa6D-B
X-F10D3-P
XY-F10D-P/0
Y1-F16D-A/O-1，Y1-F16D-P/O-1，Y1-F6D-P/O，Y1-Fa10D-P/O，Y1-Fc10D-A/O，Y1-Fc6D-P/O
YEH-001，YEH-F10D-P/O，YEH-FC10D-P/0，YEH-FC10D-P/O，YEH-FC16D-P/O
Y-F10D-P/O-1，Y-F6D-P/O
Y-Fa10D3-P/T，Y-Fa6D-P/T
ZDB10VA-2-40B/315
先說明：Y-F10 為通用型溢流閥型號標識，F(xiàn)10 代表通徑規格，Y 代表溢流閥結構形式，整體屬于直動式/先導式溢流閥，用于液壓系統調壓、穩壓、安全保護、卸荷。
一、型號含義
- Y：溢流閥（壓力控制閥類）
- F10：公稱通徑 10mm 系列
- 常見同系列：F6、F10、F16、F20 等，僅通徑與流量不同。
二、核心結構
1. 閥體
- 鑄鐵/鍛鋼整體鑄造，內部開有進油口 P、回油口 T，部分帶遙控口 X。
- 內部形成主閥腔、先導腔、阻尼孔通道。
2. 閥芯（主閥芯）
- 錐閥或滑閥結構，多數為錐面密封，密封性更好。
- 依靠彈簧力與液壓力平衡，控制 P→T 通斷。
- 與閥座配合形成高壓密封副。
3. 調壓彈簧
- 位于閥芯上部，提供設定壓力的基準力。
- 彈簧剛度決定調壓范圍與壓力穩定性。
- 彈簧預緊力越大，溢流開啟壓力越高。
4. 調節螺桿/旋鈕
- 旋轉可改變彈簧預壓縮量，實現壓力無級調節。
- 外部帶鎖緊螺母，防止工作中壓力漂移。
5. 先導閥芯（先導式結構內置）
- 小錐閥+小彈簧，控制主閥芯背壓。
- 先導閥先開啟，通過阻尼孔形成壓差，推動主閥芯打開。
- 實現低壓小流量控制高壓大流量，調壓更平穩。
6. 阻尼孔（節流小孔）
- 布置在主閥芯與先導腔之間。
- 作用：抑制壓力脈動、減少振動噪音、防止閥芯震蕩。
7. 密封組件
- O 型圈、擋圈、端面密封墊。
- 防止內外泄漏，保證壓力建立。
8. 閥座
- 精密研磨，與主閥芯錐面配合。
- 決定關閉密封性與開啟壓力精度。
三、基本工作原理
- 系統壓力低于設定值
- 閥芯在彈簧作用下緊閉，P 與 T 不通，系統保壓。
- 系統壓力達到設定壓力
- 液壓力克服彈簧力，閥芯抬起，P→T 溢流，壓力不再升高。
- 先導式工作邏輯
- 壓力先頂開先導小閥 → 油經阻尼孔回油 → 主閥芯兩端產生壓差 → 主閥芯打開溢流。
四、通用技術參數（F10 通徑）
- 公稱通徑：10mm
- 額定壓力：20～31.5MPa
- 額定流量：40～63L/min
- 調壓范圍：常見 0.6～7MPa、0.6～16MPa、0.6～31.5MPa
- 適用介質：礦物液壓油
- 溫度：-20℃～+80℃
五、主要功能
- 系統定壓溢流
- 安全保護（過載泄壓）
- 遠程調壓（接遙控口）
- 系統卸荷（遙控口接電磁閥）
