HEWEIYY單向節流閥Z2FS6-30 Z2FS10 Z2FS16 Z2FS22 MTCV-02/ 03WA
50T-07-FR大軸22.2，50T-07-FR小軸19.05，50T-12-FR大軸22.2，50T-12-FR小軸19.05
50T-14-FR大軸22.2，50T-14-FR小軸19.05，50T-17-FR大軸22.2，50T-17-FR小軸19.05
50T-20-FR大軸22.2，50T-20-FR小軸19.05，50T-23-FR大軸22.2，50T-23-FR小軸19.05
50T-26-FR大軸22.2，50T-26-FR小軸19.05，50T-30-FR大軸22.2，50T-30-FR小軸19.05
50T-36-FR大軸22.2，50T-36-FR小軸19.05，50T-39-FR大軸22.2，50T-39-FR小軸19.05
50T-43-FR大軸22.2，50T-43-FR小軸19.05
A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，
A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60
A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32
A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32
A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32
A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393
A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)
A3H56-F(L)-R(L)，A3H71-F(L)-R(L)
A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)
A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)
A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60
A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60
AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22
AR16-FR01CS-22，AR16-FRO1BS-2223
AR22-FR01B-20，AR22-FR01B-22，AR22-FR01BS-22，AR22-FR01C-20，AR22-FR01C-22，AR22-FR01CS-22
ARL1-12-FR01A-10，ARL1-12-FR01S-10，ARL1-16-FR01A-10，ARL1-16-FR01S-10，ARL1-6-FR01A-10
ARL1-6-FR01S-10，ARL1-8-FR01A-10，ARL1-8-FR01S-10
PV2R11/R12/R13/R14
PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-F-RAA-43，PV2R1-17-F-RAA-43，PV2R1-19-F-RAA-43
PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42
PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42
PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47
PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47
PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-F-RAA-43，PV2R1-25-F-RAA-43
PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42
PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42
PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42
PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-F-RAA-43
PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40
PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40
PV2R1-31-F-RAA-43
PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40
PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40
PV2R1-6-F-RAA-43，PV2R1-8-F-RAA-43
PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R
PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41
PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R
PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31
PV2R34-52-184-F-RAAA-31
PV2R3-94-F-RAAA
PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30
PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30
PVR50FF-13-RAA-31，PVR50FF-20-RAA-31，PVR50FF-23-RAA-31，PVR50FF-26-RAA-31
PVR50FF-30-RAA-31，PVR50FF-36-RAA-31，PVR50FF-39-RAA-31
S-PV2R2/R3/R4/R12/R34，S-PV2R2-53-F-RAA-45
SVPF-12-20-20，SVPF-12-35-20，SVPF-12-55-20，SVPF-12-70-20
SVPF-15-20-20，SVPF-15-35-20，SVPF-15-55-20，SVPF-15-70-20
SVPF-20-20-20，SVPF-20-35-20，SVPF-20-55-20，SVPF-20-70-20
SVPF-30-20-20，SVPF-30-35-20，SVPF-30-55-20，SVPF-30-70-20
SVPF-40-20-20，SVPF-40-35-20，SVPF-40-55-20，SVPF-40-70-20
VP-08-FA3，VP-12-FA3，VP-15-FA3，VP-15-FA3（花鍵7齒），VP-15-FA3（花鍵9齒）
VP-20-FA3，VP-20-FA3（花鍵7齒），VP-20-FA3（花鍵9齒），VP-30-FA3
VP-30-FA3（花鍵9齒），VP-40-FA3，VP-40-FA3（花鍵9齒）
VPSM-PSFO-16AR-20，VPSM-PSFO-9BR-20
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10

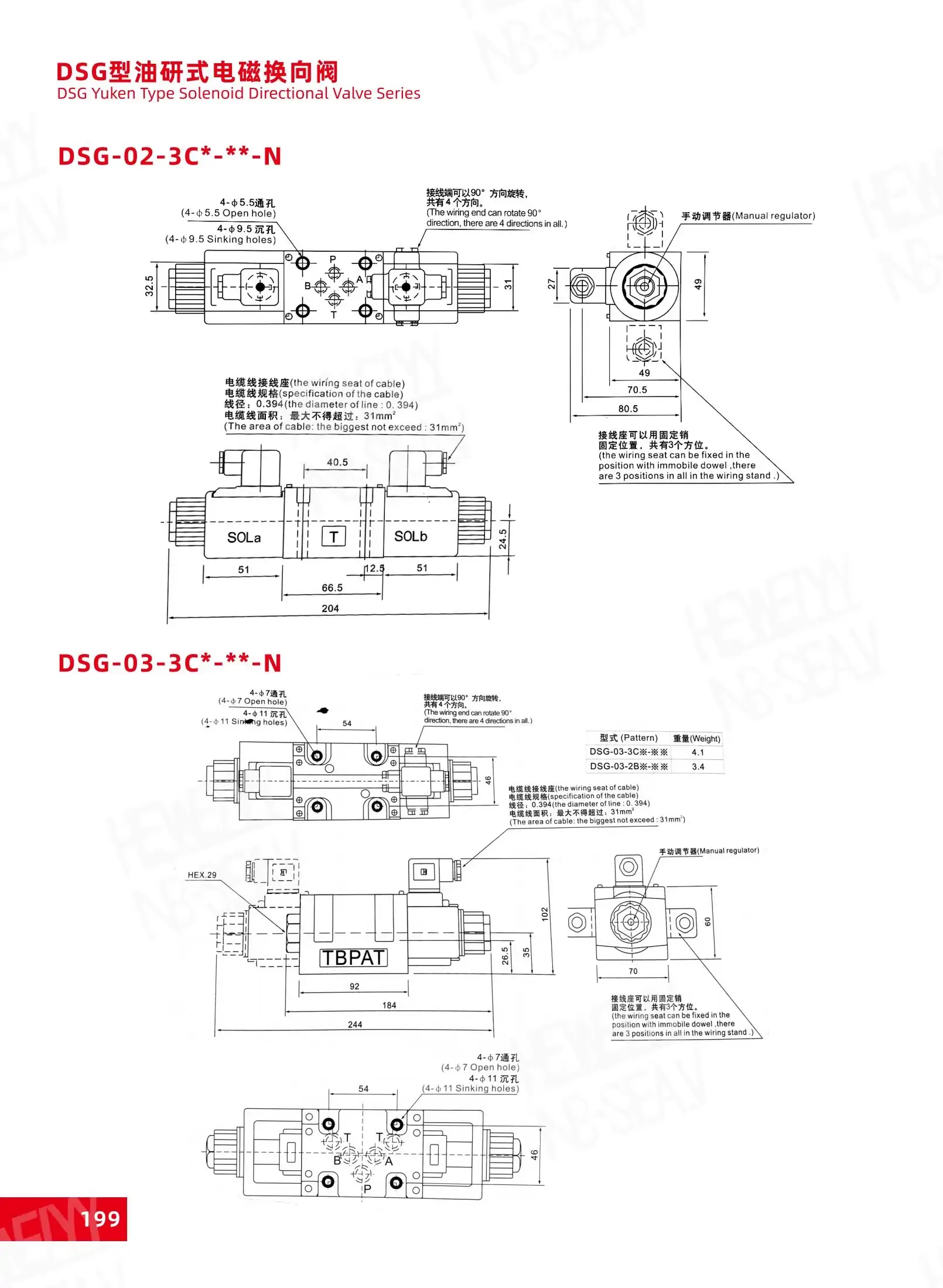

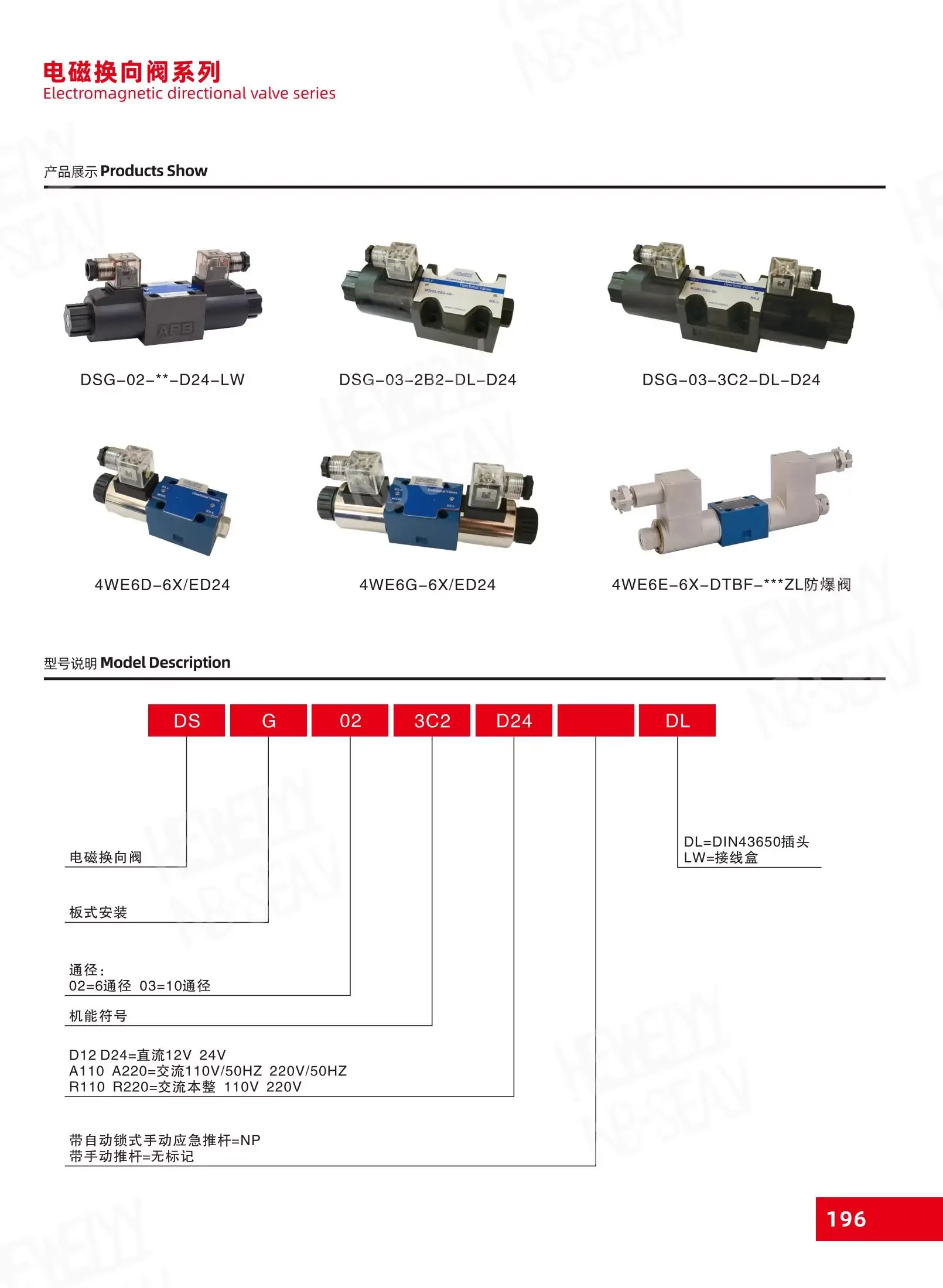

DSG-01-2B2-D24，DSG-01-2D2-D24，DSG-01-3C2-A220-DL，DSG-01-3C2-A220-LW，
DSG-01-3C2-D24-DL，DSG-01-3C2-D24-LW，DSG-01-3C3-A220-DL，DSG-01-3C3-A220-LW，
DSG-01-3C3-D24-DL，DSG-01-3C3-D24-LW，DSG-01-3C4-A220-DL，DSG-01-3C4-A220-LW，
DSG-01-3C4-D24-DL，DSG-01-3C4-D24-LW，DSG-01-3C5-D24-DL，DSG-01-3C5-D24-LW，
DSG-01-3C6-A220-DL，DSG-01-3C6-A220-LW，DSG-01-3C6-D24-DL，DSG-01-3C6-D24-LW，
DSG-02-2B2-DL，DSG-02-2B2-DL-AC24，DSG-02-3C2-D24-DL，DSG-02-3C2-DL，DSG-02-3C3-DL，
DSG-02-3C4-DL，DSG-02-3C60-DL，DSG-02-3C60-DL-R220，DSG-03-2B2-DL，DSG-03-2B2-DL-A220，
DSG-03-2B2-DL-A220V，DSG-03-2B2-DL-D24，DSG-03-2B2-DL-D24V，DSG-03-2B2-LW-A220，
DSG-03-2B2-LW-D24，DSG-03-2B3-DL-A220，DSG-03-2B3-DL-D24，DSG-03-2B3-LW-A220，
DSG-03-2B3-LW-D24，DSG-03-2D2-DL-A220，DSG-03-2D2-DL-D24，DSG-03-2D2-LW-A220，
DSG-03-2D2-LW-D24，DSG-03-3C2-D24，DSG-03-3C2-DL，DSG-03-3C2-DL-A220，
DSG-03-3C2-DL-A220V，DSG-03-3C2-DL-D24，DSG-03-3C2-DL-D24V，DSG-03-3C2-LW-A220，
DSG-03-3C2-LW-D24，DSG-03-3C3-DL，DSG-03-3C3-DL-A220V，DSG-03-3C3-DL-D24V，
DSG-03-3C4-D24，DSG-03-3C4-DL，DSG-03-3C4-DL-A220，DSG-03-3C4-DL-A220V，
DSG-03-3C4-DL-D24，DSG-03-3C4-DL-D24V，DSG-03-3C4-LW-A220，DSG-03-3C4-LW-D24，
DSG-03-3C5-DL-A220V，DSG-03-3C5-DL-D24V，DSG-03-3C60-DL，DSG-03-3C60-DL-A220V，
DSG-03-3C60-DL-D24V，DSG-03-3C6-DL-A220，DSG-03-3C6-DL-A220V，DSG-03-3C6-DL-D24，
DSG-03-3C6-DL-D24V，DSG-03-3C6-LW-A220，DSG-03-3C6-LW-D24，DSG-G03-2B2-DL-AC220V，
DSG-G03-2B2-DL-DC24V，DSG-G03-2B3-DL-AC220V，DSG-G03-2B3-DL-DC24V，
DSG-G03-2B60-DL-AC220V，DSG-G03-2B60-DL-DC24V，DSG-G03-2B8-DL-AC220V，
DSG-G03-2B8-DL-DC24V，DSG-G03-3C2-DL-AC220V，DSG-G03-3C2-DL-DC24V，
DSG-G03-3C3-DL-AC220V，DSG-G03-3C3-DL-DC24V，DSG-G03-3C4-DL-AC220V，
DSG-G03-3C4-DL-DC24V，DSG-G03-3C60-DL-AC220V，DSG-G03-3C60-DL-DC24V
SW-G02-04-A220-50
MSA-01-X-50，MSA-01-Y-50，MSA-02-X-50，MSA-02-Y-50，MSA-03-X-50，MSA-03-Y-50，
MSA-04-X-50，MSA-06-X-50，
MSB-01-X-50，MSB-02-X-50，MSB-03-X-50，MSB-04-X-50，MSB-06-X-50，
MSW-01-X-50，MSW-01-Y-50，MSW-02-X-50，MSW-02-Y-50，MSW-03-X-50，MSW-03-Y-50，
MSW-04-X-50，MSW-06-X-50
★★★▼疊加式減壓閥▼★★★
MRA-01-C-30，MRA-01-H-30，MRA-03-C-30，MRA-03-H-30，MRA-04-C-10，MRA-04-H-10，
MRA-06-C-30，MRA-06-H-30，
MRB-01-C-30，MRB-01-H-30，MRB-03-C-30，MRB-03-H-30，MRB-04-C-10，MRB-04-H-10，
MRB-06-C-30，MRB-06-H-30，
MRP-01-C-30，MRP-01-H-30，MRP-03-C-30，MRP-03-H-30，MRP-04-C-10，MRP-04-H-10，
MRP-06-C-30，MRP-06-H-30
★★★▼疊加式液控單向閥▼★★★
MPA-01-2-40，MPA-01-4-40，MPA-03-2-20，MPA-03-4-20，MPA-04-2-10Y，MPA-04-4-10Y，
MPA-06-2-30，MPA-06-4-30，
MPB-01-2-40，MPB-01-4-40，MPB-03-2-20，MPB-03-4-20，MPB-04-2-10Y，MPB-04-4-10Y，
MPB-06-2-30，MPB-06-4-30，
MPW-01-2-40，MPW-01-4-40，MPW-03-2-20，MPW-03-4-20，MPW-04-2-10Y，MPW-04-4-10Y，
MPW-06-2-30，MPW-06-4-30
★★★▼疊加式溢流閥▼★★★
MBA-01-C-30，MBA-01-H-30，MBA-03-C-30，MBA-03-H-30，MBB-01-C-30，MBB-01-H-30，MBB-03-C-30，
MBB-03-H-30，MBP-01-C-30，MBP-01-H-30，MBP-03-C-30，MBP-03-H-30，MBW-01-H-30，MBW-03-C-30，
MBW-03-H-30
Z2FS6 是疊加式雙單向節流閥（雙路節流單向閥）的通用型號，屬于疊加式流量控制閥，核心功能是單向節流、反向自由通流，用于控制執行元件速度、緩沖或調節換向時間。
一、型號含義（通用規則）
以 Z2FS6-2-4X/2Q 為例：
- Z：疊加式（Modular）
- 2：雙節流單元（A、B兩路獨立）
- FS：流量控制+單向閥（Flow Control + Check）
- 6：公稱通徑 NG6（CETOP 03 / ISO 4401）
- 2：調節形式（帶內六角鎖緊螺母）
- 4X：系列號（安裝尺寸標準）
- 2Q / 1Q：流量規格2Q：主油路節流（控制執行器速度）1Q：先導油路節流（控制換向時間）
二、結構組成
- 疊加式閥體（標準NG6接口）
- 兩套對稱獨立的節流閥芯+單向閥座+彈簧
- 雙側調節螺釘（帶鎖緊螺母/保護帽）
- 密封件（NBR/FKM）
三、工作原理（A/B路獨立）
1. 節流方向（正向，A1→A2 / B1→B2）
- 油液從方向閥流向執行器時，單向閥關閉，必須通過節流口
- 旋轉調節螺釘 → 軸向移動節流閥芯 → 改變節流口開度 → 控制流量
- 順時針調小流量（減速），逆時針調大流量（加速）
2. 單向方向（反向，A2→A1 / B2→B1）
- 油液從執行器回流時，壓力推開單向閥座 → 無節流、自由回流
- 反向阻力極小，保證反向運動快速響應
3. 進口/出口節流切換（NG6特有）
- 閥正向安裝：進口節流（控制進油速度）
- 閥翻轉180°安裝：出口節流（控制回油速度）
四、核心功能
- 雙向獨立調速：A、B兩路可單獨調節流量
- 單向節流、反向自由：防止執行器爬行、沖擊
- 疊加安裝：無外接管路，結構緊湊
- 主/先導流量控制主流量：控制油缸、馬達速度先導流量：調節液控?fù)Q向閥切換時間、緩沖
五、通用技術參數
- 通徑：NG6（CETOP 03）
- 最大工作壓力：31.5 MPa（315 bar）
- 最大流量：2Q：80 L/min（主油路）1Q：約 15–30 L/min（先導油路）
- 調壓范圍：全開口→全關閉（無級調節）
- 安裝標準：DIN 24340 A、ISO 4401、CETOP-RP 121 H
- 介質：礦物油、合成油、水乙二醇
- 溫度：-30℃～+80℃（NBR）；-20℃～+80℃（FKM）
- 重量：約 0.8 kg
六、特點
- 雙路獨立：A、B口互不干擾，可分別調速
- 疊加緊湊：直接疊在換向閥下，節省空間
- 安裝靈活：正/反裝切換進/出口節流
- 調節穩定：帶鎖緊螺母，防止壓力漂移
- 響應快：單向閥反向開啟迅速
- 通用性強：適配所有標準NG6疊加閥系統
七、常見類型
- Z2FS6-2Q：主油路雙節流（最常用）
- Z2FS6-1Q：先導油路節流
- 帶刻度旋鈕型：精準微調、可視化調節
- 高壓型：最大壓力 35 MPa
八、典型應用
- 機床工作臺、液壓夾具速度控制
- 注塑機、壓力機緩沖與平穩換向
- 工程機械、自動化設備雙向調速
- 液控?fù)Q向閥切換時間調節（先導節流）
九、常見故障與排查
- 流量調不小/無節流
- 閥芯卡滯、單向閥彈簧斷、節流口堵塞
- 反向有阻力、回流慢
- 單向閥卡滯、閥座磨損、密封卡死
- 調節不穩、流量漂移
- 鎖緊螺母松動、油液污染、閥芯磨損
- 外部漏油
- 密封圈損壞、安裝面不平、螺栓扭矩不均
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.tienwine.cc/yyf/757.html
