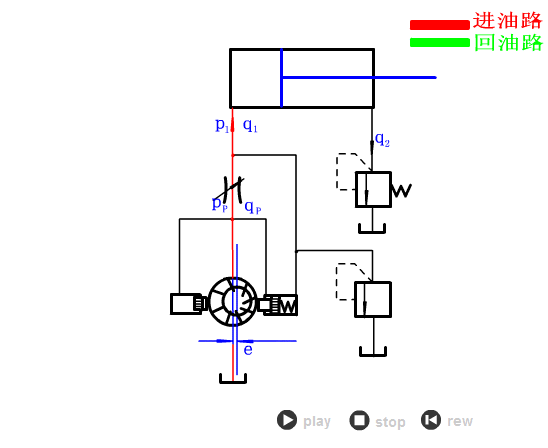

常見液壓系統回路介紹及其工作原理
什么是液壓系統的回路？簡單的說它是由某些液壓元件和附件構成并能完成某種特定功能的回路，液壓系統回路分類有保壓回路、卸荷回路、換向回路、鎖緊回路等等，下面帶大家來了解下液壓系統回路。
液壓系統換向回路原理：
適用于實現改變執行元件運動方向的油路。簡單的換向回路，可以通過采用各種換向閥或改變雙向變量液壓泵輸油方向來實現。其中換向閥有電磁閥、電液閥、手動閥。又分為直流和交流兩種驅動形式，它的特點是換向動作快，有一定的沖擊力。但交流電磁閥不宜頻繁切換。
液壓系統卸荷回路原理：
1. 卸荷的作用：可以在不停電機、泵的情況下使系統沒有壓力，因?yàn)殡姍C(jī)和泵在裝卸料的短時間內停的話，就得頻繁停，對電機和泵是有害的。而不卸荷就帶負荷運行，消耗電能就多了。
2. 泄荷原理：一般用卸荷閥來進行卸荷;卸荷閥安裝在泵出口的支路上，可以是手動的，可以是電動的，打開它就讓泵油直接回油池了。也可以局部卸荷，只要把卸荷閥安在局部油路的壓力管支路上即可。
液壓系統鎖緊回路原理：
第一種，用換向閥鎖緊的回路。因受換向閥內泄漏的影響，采用換向閥鎖緊，鎖緊精度較低。
第二種，用單向閥鎖緊的回路。當液壓泵停止工作時，液壓缸活塞向右方向的運動被單向閥鎖緊，向左方向則可以運動。只有當活塞向左運動到極限位置時，才能實現雙向鎖緊。這種回路的鎖緊精度也受換向閥內泄漏量的影響。
第三種，用液控單向閥鎖緊的回路。當換向閥處于中位時，使液控單向閥進油及控制油口與油箱相通，液控單向閥迅速封閉，液壓缸活塞向左方向的運動被液控單向閥鎖緊，向右方向則可以運動，僅能實現單向鎖緊。
第四種，雙液控單向閥(液壓鎖)鎖緊回路。在工程機械液壓系統中常用此類鎖緊回路。當三位四通電磁換向閥處于中位時，兩個液控單向閥進油及控制油口都與油箱相通，使兩個液控單向閥迅速關閉，可實現對液壓缸的雙向鎖緊。
